海尔LE43B3300W液晶电视二次不开机的问题修理

接修一台海尔LE43B3300W型液晶彩电，上电后指示灯亮，但二次不开机。拆机测试，开关电源输出电压正常;按压遥控器，上的“开/待机”键时，遥控接收头的IR端电压波动，但主板上的上屏输出电压为0V，背光开/关信号电压无变化，这说明CPU未发出开机指令。

测量主板上的低压差三端稳压块及DC-DC变换电路的输出电压，发现UD4的③脚输入电压为5.06V，②脚输出电压为1.83V， 且UD4没有明显温升。因为看不清UD4表面丝印号，一时很难判断该芯片的输出电压是不是正常，于是决定通过UD4的负载元件来判断。查询UD4的②脚外围线路走向，发现其通往U1003的底部。

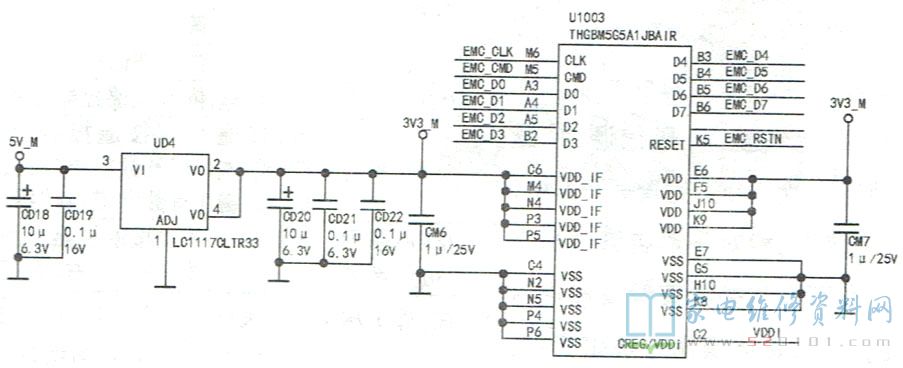

从该机主板上的主要元件分布状况看，U1003应是NAND Flash或者eMMC，存储Mboot程序和主程序。上网输入U1003的型号查看，发现这是一块TOSHIBA公司生产的eMMC，其容量为4GB，版本号为4.4.1.结合线路走向，判断UD4应输出3.3V电压为eMMC供电。再结合上面的测试状况看，怀疑UD4性能不好的，换上一只111-3.3V后试机，问题排除。事后找到该问题有关电路，如图1所示，确认本问题缘由是UD4输出电压过低，致使eMMC不工作，开机过程没办法完成。
