海尔V59、V69机芯液晶彩电大多使用三合一主板，其背光输出连线多为两根，屏内灯条使用的是多条串联，或者是串并联。32英寸的机型多使用3根灯条，每根灯条上有6~10颗灯珠;40英寸的机型多使用4根灯条，每根灯条上有10颗灯珠。所用灯珠电压3V居多，少数使用6V的。常见的灯珠规格为2835、3030，工作电压为3V，最大电流为400mA。
1、LED灯条特征
譬如某一机型有3根灯条，每根灯条上有7颗灯珠，则LED+电压约为63V ，灯串电流在300mA~350mA之间。在该类连接方法的灯条中，只须有一颗灯珠断路，或者接触不好的，背光就不会亮。若单颗或多颗灯珠损毁建议全部更换。不然，灯珠参数不同，会致使新换灯珠两端的压降不同，易致使灯珠第三损毁。灯珠寿命与本身散热、静电、温度等原因有关，散热不好的是灯珠提前老化的容易见到缘由。
2、LED灯条测试实例

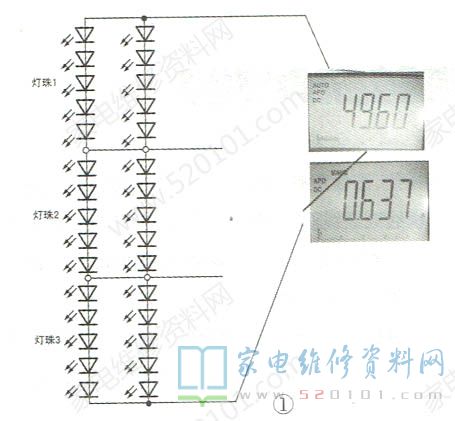

一台海尔V59机芯液晶彩电，开机，背光闪一下就灭。第一用测灯仪测试屏内灯条灯条亮，持续用80mA电流点亮灯条，5min未见异常，然后恢复原机连线开机，背光点亮，关机后重新开机，发现又是一闪就灭。这个时候立刻拔下灯线，用测灯仪测试，发现背光电压由之前的45V升到55V。仔细观看，屏中间部位有一颗灯珠亮度闪烁。 显然，问题缘由就是该灯珠引起的。本机屏内有三根灯条，每根灯条上有10颗灯珠，其连接关系如图1所示。更换新灯条后该机问题排除，可继续正常工作。此时测得背光输出电压为49.6V，总电流为0.637A，参见图1。
虽然流过单只灯珠的电流约为0.32A，低于其最大值，但该机的液晶屏后壳为塑料，灯条直接贴在塑料后壳上，散热紧急不好的，所以灯珠易过热损毁。为预防问题复发，建议适合减少灯条电流。
3、背光恒流电流工作原理

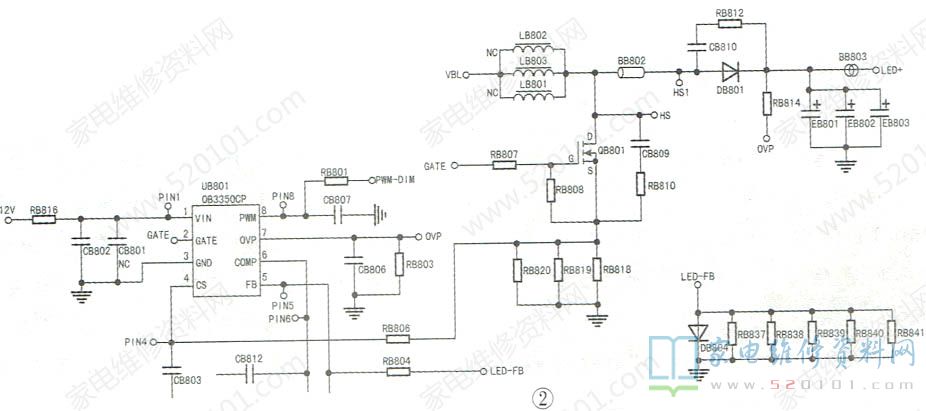

本机的背光恒流电路以OB3350CP为核心，如图2所示。
二次开机后，UB801的①脚得到12V电压，⑧脚输入调光信号，UB801工作，②脚输出方波信号，升压管QB801工作在开关状况，电感LB802蓄能，DB801、EB801整流滤波输出LED+电压。灯条负极通过RB837~R841到地，这类电阻两端的电压送到UB801的⑤脚，控制②脚输出的PWM占空比，以达成恒流控制。
LED+电压还通过R814.R803分压，R803两端的电压送到UB801的⑦脚，当该脚电压超越2v时，IC断定输出LED+过压，关闭②脚方波输出，进行过压保护。
4、减少灯条电流的办法

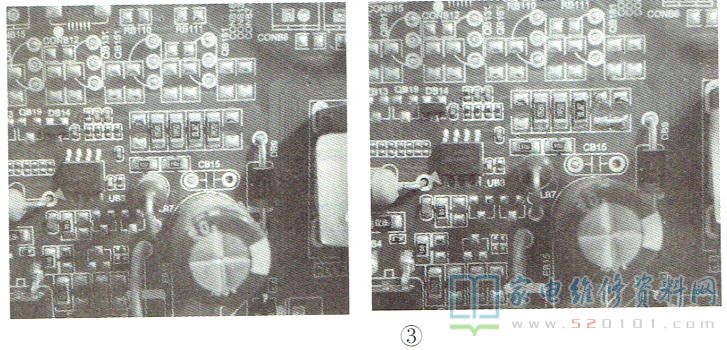

通过上面的剖析可知:灯条负极对地电阻RB837~R841是灯条电流的测试电阻，改变这几只电阻的总阻值即可改变灯条电流。原机RB837~R841并联后的总阻值是0.46Ω，此时灯条总电流为0.625A。去掉其中一只电阻，总电阻约增大0.58Ω，此时灯条总电流降为512mA，减小了140mA，即流过每只灯珠的电流减小了70mA。LED+电压也从之前的49.6V 降为47.62V。试机察看，图像亮度基本无变化。
