一台海尔LE50A5000型液晶彩电，二次开机后黑屏，伴音正常。该机使用Mstar 6A600机芯，搭载Android智能管理软件。上电后，副电源输出5V待机电压;二次开机后，主电源输出12V和48V电压，前者供给主板，后者供给背光电路。拆机检查，发现4组背光灯条的负极被焊锡短接，还焊接了一只电容，如图1所示，估计是前位修理职员所为。经查，背光升压二极管D508击穿，但换新后问题依然。测得IC50132脚电压为11.6V，31脚背光开启电压为3.18V ，⑤-⑧脚电压为2.6V 均正常，但30脚输出的基准电压为0.6V，明显异常。
另外，23脚电压为1.5V， 而正常值约为3.5V。悬空IC5012脚，测其焊盘电压为3.18V。综合以上测试，怀疑IC501损毁。更换IC501后试机，背光亮，此时测得IC501 30脚电压为5.94V，23脚电压为3.48V，均正常。

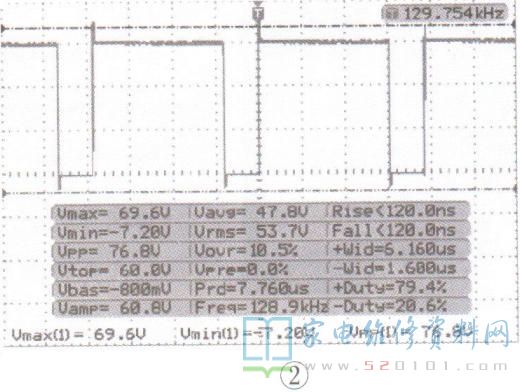

测试升压电路，测得输出电压为58.6V，但升压二极管D508温升飞快。因笔者在更换D508时换上的是真品管SB5200，开关时间在5ms左右，正向压降也不算高，基本上可以排除二极管本身问题，难道是升压驱动脉冲有问题?用示波器测量升压开关管D极波形，如图2所示，脉冲峰值是76.8V，占空比是20.6%，未见明显异常。

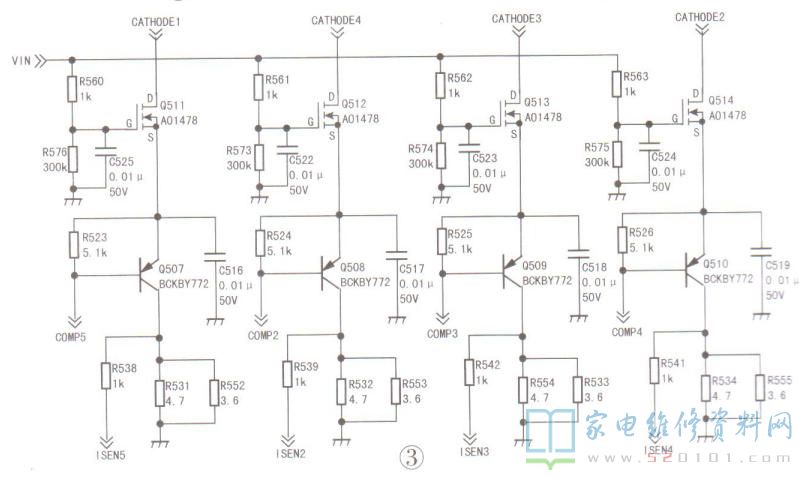

在测试中手摸电视边框，感觉非常热，说明屏内灯条温度非常高。本机使用侧入式灯条，共有68颗灯珠，分为四组，每组有17颗灯珠，每组灯串供电为58.6V。灯串的负极通过恒流电路控制后接地，如图3所示。
测每组灯串的电流为242mA，四组灯串的总电流为242*4=968mA，背光功率是58.6V x 0.968A =56.72W。前修理职员把背光负极短接在一块，可能就是为了判断问题部位在灯条还是恒流电路中。
拆开液晶屏后，目测灯珠已经发黑，匀光板轻微变黄，如图4所示。
换上全新灯条后试机，背光亮，但灯条发热飞速，决定减小灯条电流，以减少灯珠发热量。该机Q507~Q510的c极所接的两只并联电阻，为灯条电流测试电阻，若要减小灯条电压，则需增大该电阻阻值。
经过实验，笔者将4.7Ω电阻换成12Ω电阻，并联后的总阻值为2.77Ω，这个时候测试得灯组供电为54.42V，每组灯串电流为180mA，灯条温升正常，D508温升也恢复正常，问题排除。
提示:本机的背光恒流控制原理及减少灯条电流的办法可参见本刊2018年第期《海尔LE50A5000液晶彩电减少LED灯珠电流的办法)一文。
