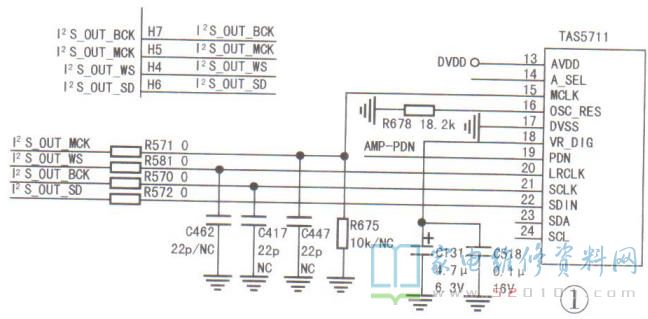

接修一台创维47E760A液晶电视（8S06机芯），问题表现为无伴音。此机音频功放使用TAS5711。测功放块2、3、33、34、44、41脚24V供电正常，13、14、27脚3.3V供电也正常，但功放输出端及25脚电压，均为高电平，正常；23、24脚I2C总线电压均为3.2V，正常；怀疑主芯片与功放相连的rC总线通道有问题。测通过R570~R572、R580的数字音频信号波形，如图1所示。
发现R572处波形异常，怀疑此通道有问题。用导线跨接主芯片与R572后，问题排除。此问题为电源板水平问题引起。I2C四路信号正常时，其信号电压均在1.6V左右。
提示：检修TAS5711组成的功放电路时，第一测23、24脚总线电压，正常值约为3.2V，若总线电路有问题，会致使无伴音或声音时好时坏。此总线通过电阻R189、R191上拉3.3V并与调谐器U11 29、30脚内电路通讯，也与EEPROM存储器U101相连。当总线异常时，须查上述总线电路。
另外，14脚是总线地址辨别端，经R661接3.3V正常时为高电平。19脚为待机模式控制端，外接Q11、Q10关机静音和Q48静音控制电路，正常时为高电平，若为低电平，功放不工作。四肭外接电平转换电路Q14，正常时该脚为高电平。
