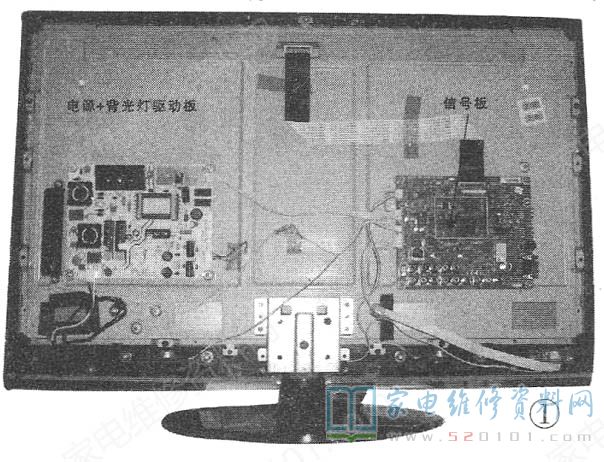

MST6i78机芯是海信公司在2010年前后彩电机芯，这是一款多媒体+互联网的数字单芯片机芯，其内部结构如图1所示。该机芯主要机型有LED32K16、LED42K11P、LED42T29G等。因为使用LED背光，32英寸机型的整机功耗低至70W;42英寸机型的整机功耗低至130W。

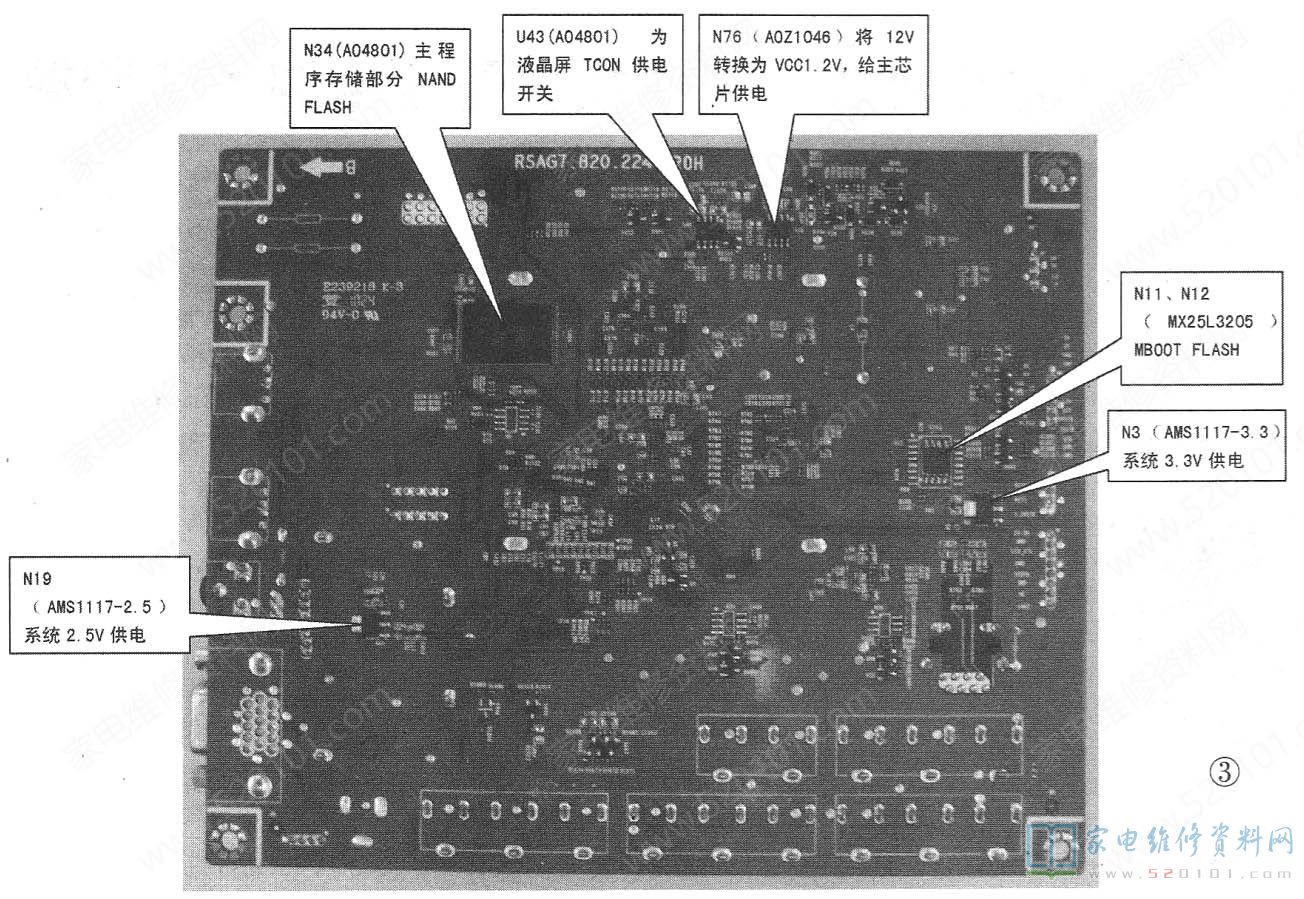

芯片MST6i78内置VIF及SIF解码，可以达成PAL、NTSC和SECAM的接收;内置4路HIMI输人3路YPbPr/RGB输人5路AV输入、2路USB输入，可以用USB接口进行升级;支持MPEG-2、H.264、 AVS、VC1等多种解码;具备多媒体功能，图片支持JPEG、BMPPNG，音乐支持MP3、WMA、WAV，电影支持AVI、MP4、MPG、MPEG、VOB、TS、MOV、MKV、RM、RMVB ASF、WMV FLV;具备强大的Widget互联网功能;支持wif 功能。该彩电信号板主要元器件名字及其用途见图2、图3。

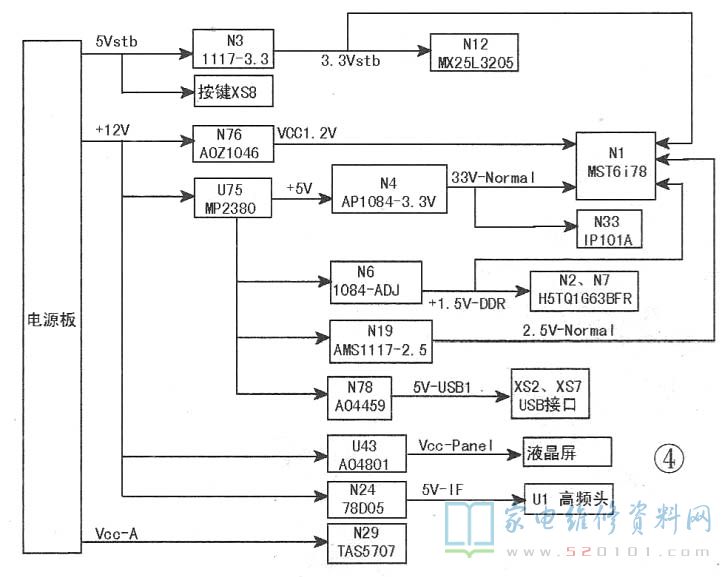

该机的供电系统如图4所示，下面具体说明主要电路的供电状况。

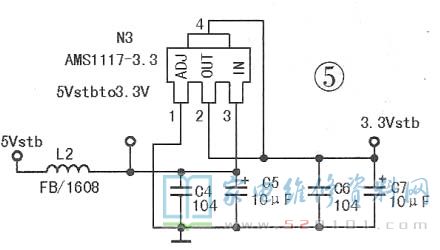

3.3Vstb为待机3.3V，通过待机5V转换而来，如图5所示。该供电电压不受开/待机控制，用于系统的管理电路、程序存储器、触摸按键等供电。若此电压不正常，会导致整机不启动。
2.系统+5V供电

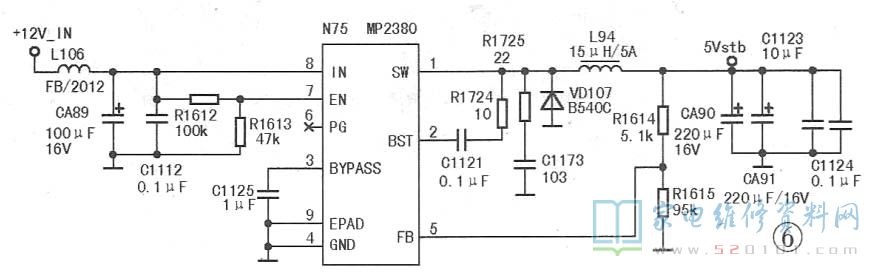

+5V为系统主5V，受开/待机控制，设计容量为5A。因为该机芯彩电电源板无+5V电压输出，则信号板将电源板送来的+12V电压通过DC-DC电路转换成+5V，如图6所示。+5V电压用于系统+2.5V_ Normal 33V_Normal USB5V、DDR存储器及单芯片的内核供电。
3.系统3.3V供电

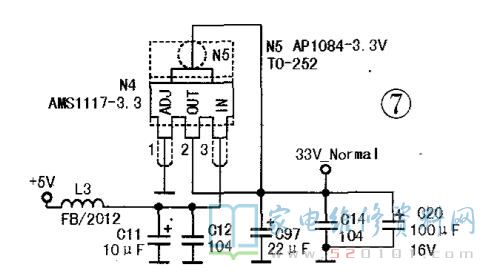

系统33V使用了双配置供电方法，即使用N5和N4并联输出，实质用的为N4，如图7所示。N5和N4两者的封装不同，N5的功率大一些，性能稍好一些，但价格稍贵。
4.系统2.5V供电

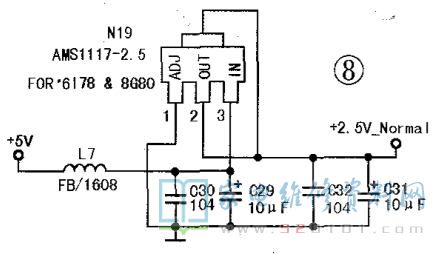

该电压供给单芯片MST6i78，其变换电路如图8所示。该电压受开/待机控制。
5.MST6i78内核供电

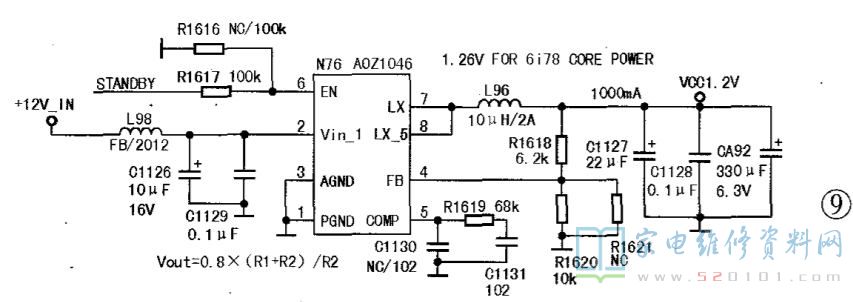

MST6i78内核供电由DC-DC电路将12V电压转换而来，电流在1A左右，如图9所示。输出电压理论值为1.26V，实质设计为1.3V左右，在芯片管脚处的电压为1.27V~1.28V。值得一提的是，芯片管脚电压-定要大于1.26V，若低于此值的话，会导致系统死机重新启动等问题。
6.USB供电

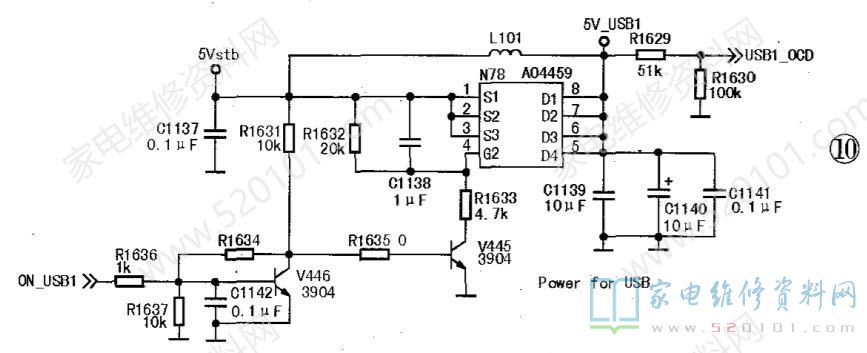

USB供电使用AO4459型MOS管进行切换，由5Vstb切换而来，如图10所示。在此电路中，MOS管起过流保护用途，假如外部USB设施电流过大，会导致N78损毁断路，从而防止5Vstb电压形成电路损毁。
7.液晶屏TCON供电

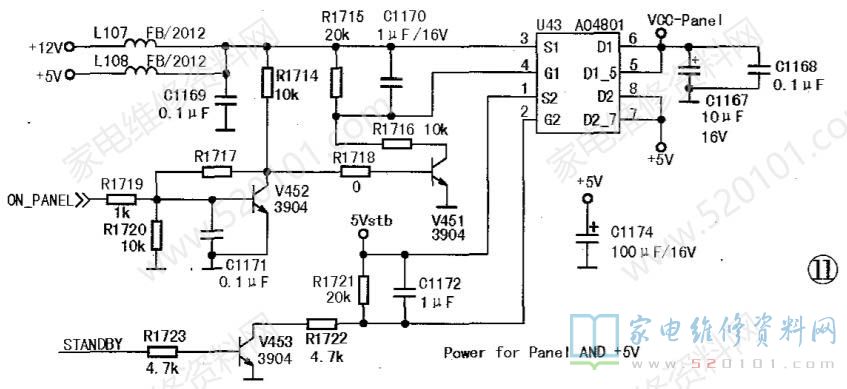

液晶屏的TCON供电使用最常见的MOS管切换电路，如图11所示，达成TCON供电的切换控制和输人电压选择。若液晶屏供电为+12V，则接入L107，若为+5V，则接人L108。假如此部分电路出问题，会致使液晶屏无工作电压，现象表现为黑屏或灰屏，或者有声无图。
8.高频调谐器供电

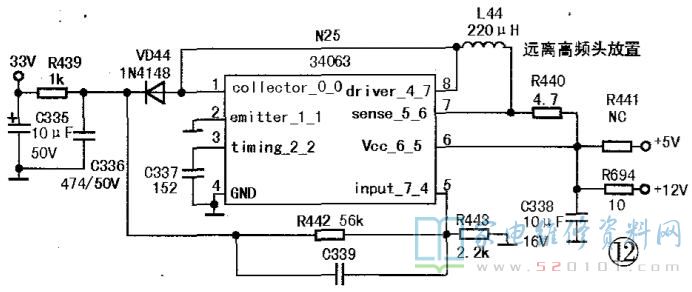

高频调谐器工作时所需的33V调谐电压通过N25振荡产生，如图12所示，⑤脚为反馈端，R442、R443为分压反馈电阻，通过调整分压可控制输出电压，使之稳定输出33V。R440为限流电阻，当输出负载电流过大时，限流电阻上的电压降增大，从而减少输出电压，以保护后级电路。

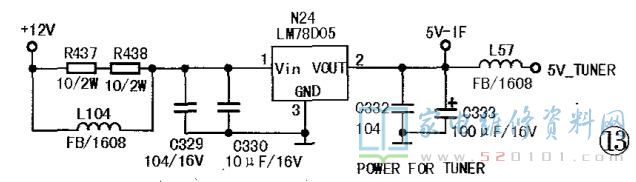

在此电路中，假如二极管V44击穿，输出电压会降为12V，这个时候会出现高频段漏台问题。高频调谐器所需的+5V工作电压 由容易见到的三端稳压器N24 产生，如图13所示，R437、R438为降压电阻。
3、 系统控制电路
1.控制电路

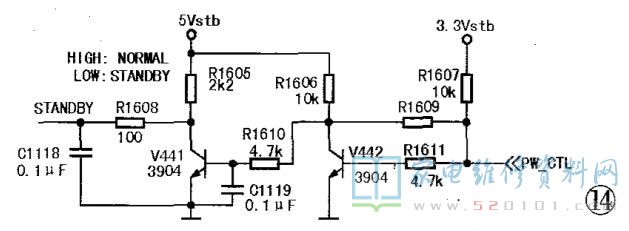

该机待机控制使用两级反向方法，如图14所示。上电时，MST6i78的控制管脚PW_CTL默觉得高阻状况，即输出高电平，V442导通，V441截止，V441的c极为高电平，即送往电源板的standby端为高电平，电源启动，输出+12V电压，则控制系统启动，微处置器依据从EEPROM中读到的待机状况数据再来控制PM_CTL的电平高低，即控制整机是处于开机状况还是待机状况。
2.背光ON/OFF和调光电路

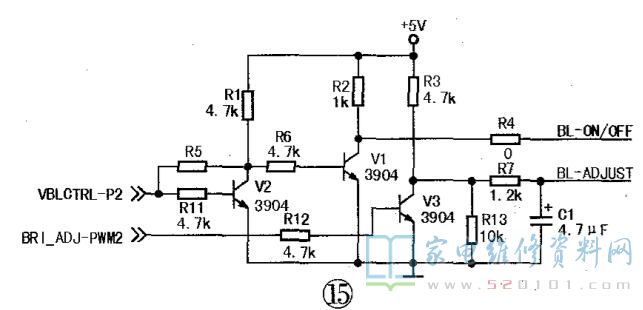

本机使用通用的背光控制电路和调光电路，如图15所示。调光方法由液晶屏决定，直流调光时，C1容量为4.7uF;交流/PWM调光时，没安装C1。
提示：假如板上没安装C1，但又使用直流调光方法，这个时候会出现BL-ADJUST电压波动，表现为屏闪问题。假如直流调光电压过高或者过低，或调光频率和脉宽设置不适合，也会出现屏闪、黑屏等问题。
3.引导存储器

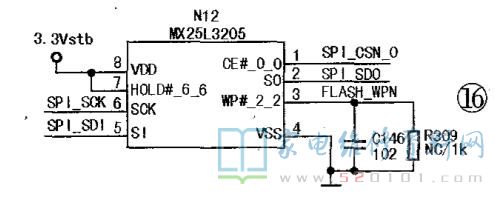

该机mboot fash使用32Mbit的串行外设接口 fAash， 如图16所示。N12中存放着系统的引导程序及部分系统、用户数据。系统上电后，第一通过mboot引导启动，在完成启动后，mboot再启动系统主程序。
4.NAND FLASH存储器

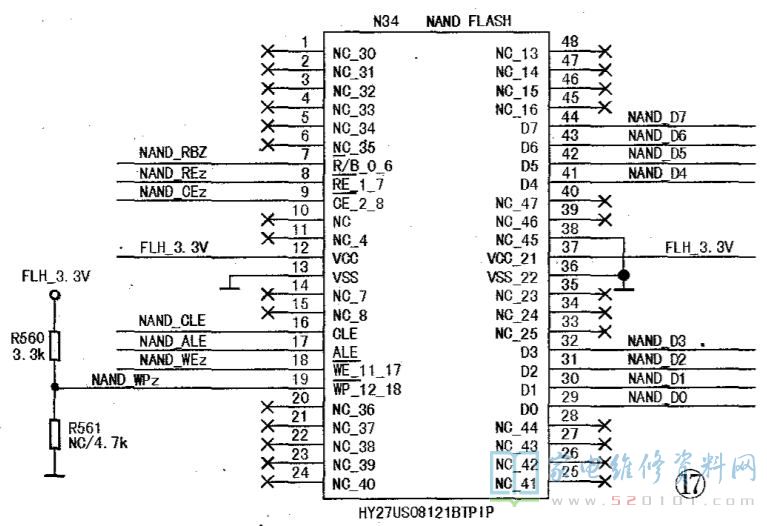

NAND FLASH为快闪记忆存储器，以储存数据为主，又称为Data Flash.系统的主程序存放在NANDFLASH中，MST6i78机芯使用了1Gbit的NAND FLASH，如图17所示。无论是MBOOTfAash还是NAND FLASH;任何一个有问题，都会致使整机没办法启动。
5.一般存储器

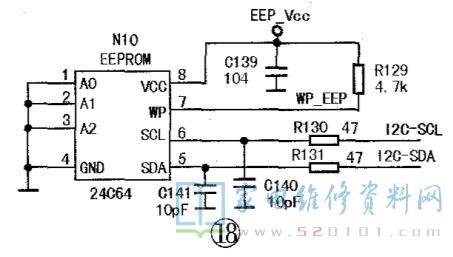

该机芯彩电用户存储器位号为N10，使用24C64型EFPROM，如图18所示，主要存放工厂数据和用户数据。N13为HDMI的HDCPE进销存ROM，型号为24C04。HDMI的EDID内置于主程序中，即存储在NANDFLASH中。
4、接口电路
1.HDMI接口
MST6i78支持4路HDMI输入
， EDID使用程序内置的方法。另外，因为MST6i78的ESD 能力非常强，所以HDMI接口附近用于静电防护的器件未安装。
2.互联网接口

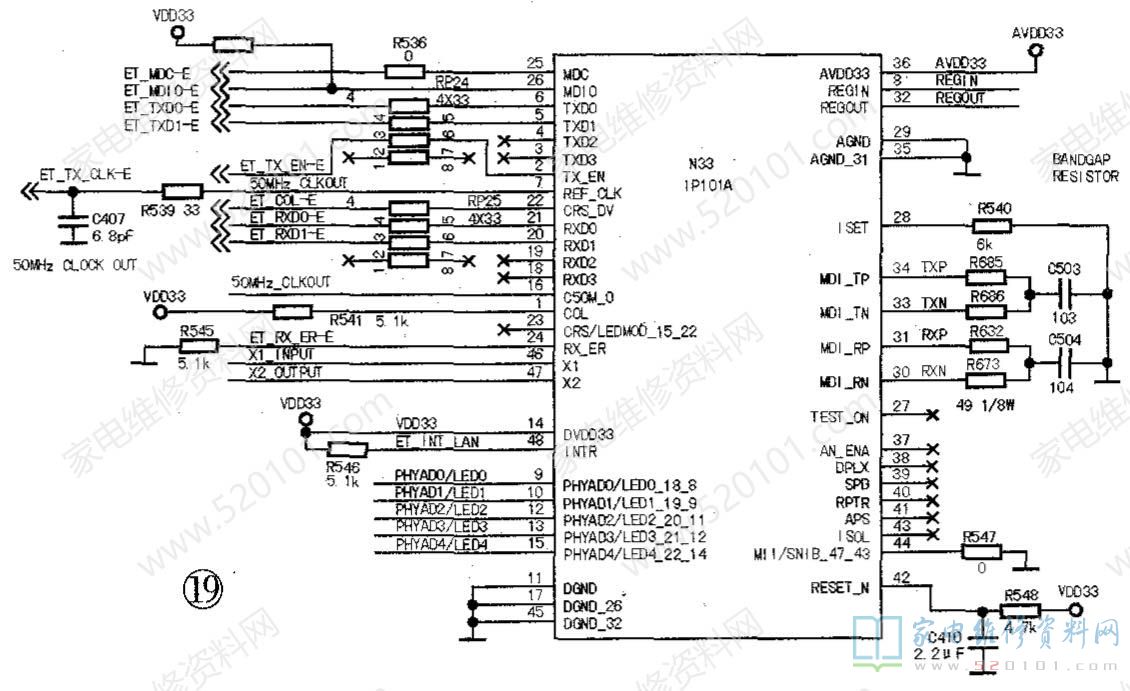

MST6i78集成了介质访问控制电路，但其物理层需要外置。该机芯系统使用了IP101A作为系统的PHY接口芯片，如图19所示。该芯片的供电为3.3V，外部晶体G4的振荡频率为25MHz。
3.好看的接口

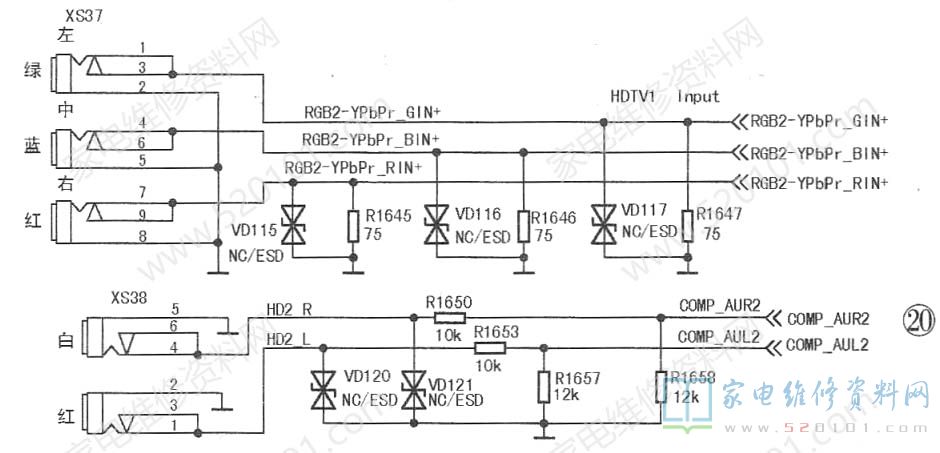

该机芯彩电好看的接口使用“一转三”的耳机转接头，如图20所示，外接75Ω的对地匹配电阻即可，不需要外接静电防护的器件。在音频输人电路中，接有电阻R1650、R1658和R1653、R1657，其用途一是保证整机的音频输入阻抗，二是对音频信号进行1/2幅度的衰减。
4.AV音频输出接口

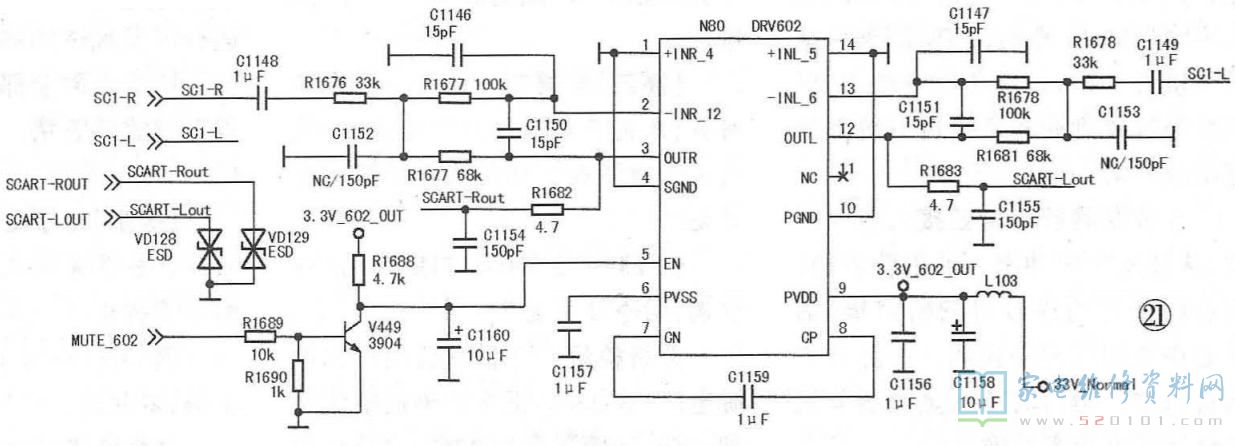

该机的音频输出没使用常规的射随电路，而是使用带静音控制的集成电路DRV602，如图21所示，可以达成AV输出的开/关机静音，其目的主如果为配置SOUNDBAR条形音箱。
5.耳机输出电路

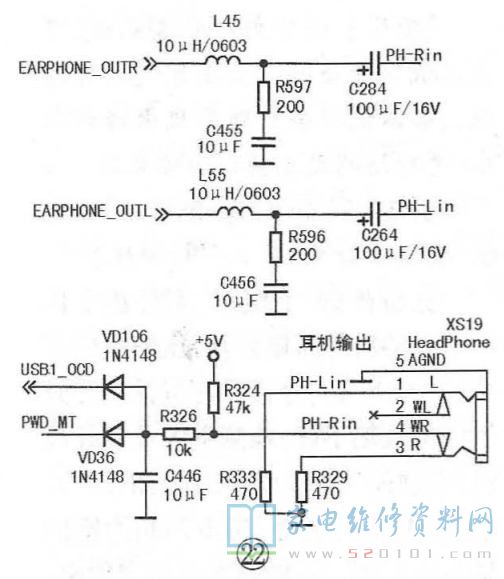

耳机输出信号直接从MST6i78的引脚输出，经过LRC滤波后，不经过任何放大直接输出，如图22所示。耳机测试端PMD. MT与静音电路相连，以达成耳机插人后对硬件达成静音控制。
5、 软件升级办法

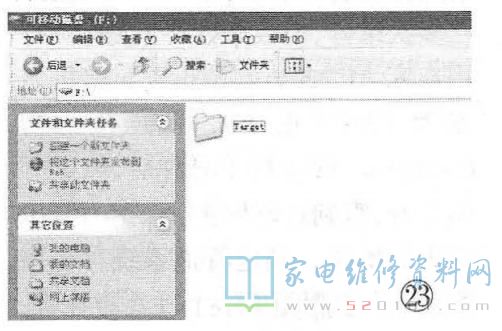

先将对应的软件升级包中“Target”文件夹拷贝到升级U盘根目录下，如图23所示。在完成拷贝后，应该注意对比原文件与拷贝后文件大小是不是一致，防止拷贝的数据不完整。值得一提的是，若用水平较差的U盘，易出现升级不成功或其他问题。

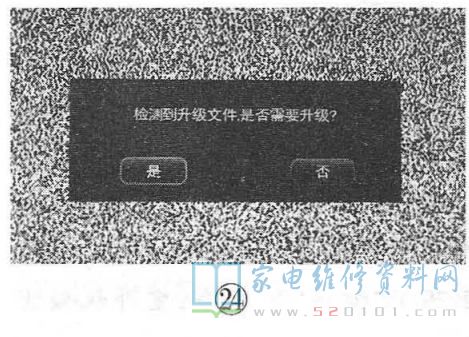

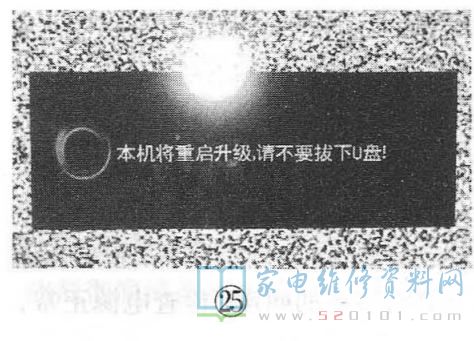

下面在开机状况下，将升级用U盘插入电视的USB1或USB2接口，约几秒后电视上会显示升级信息提示，如图24所示。这个时候，依据升级信息菜单提示，选择“是”后按“OK"键便开始升级。在升级过程中，不可以插拔U盘，也不可以中途关机。升级成功后，整机会自动重启，如图25所示。
提示：若在升级后，整机不可以自动启动，且指示灯也不闪烁，可交流关机后再开机试一试，因该机有记忆模式，会自动完成升级任务;若遇见电视机不辨别U盘的情形，则需换上另外品牌的U盘，再按上述步骤操作;假如在升级过程中，面板指示灯不闪烁，并且整机在开始升级后约1分钟内就自动重启，则表明升级不成功，需更换升级用的U盘，再按，上述步骤操作。
