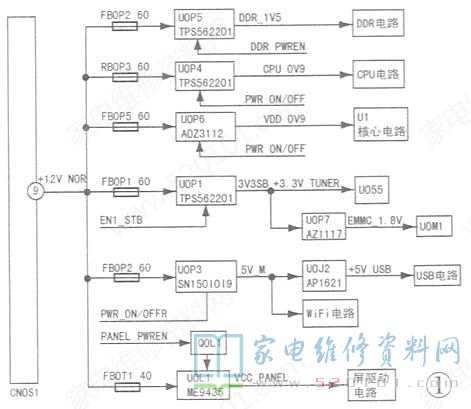

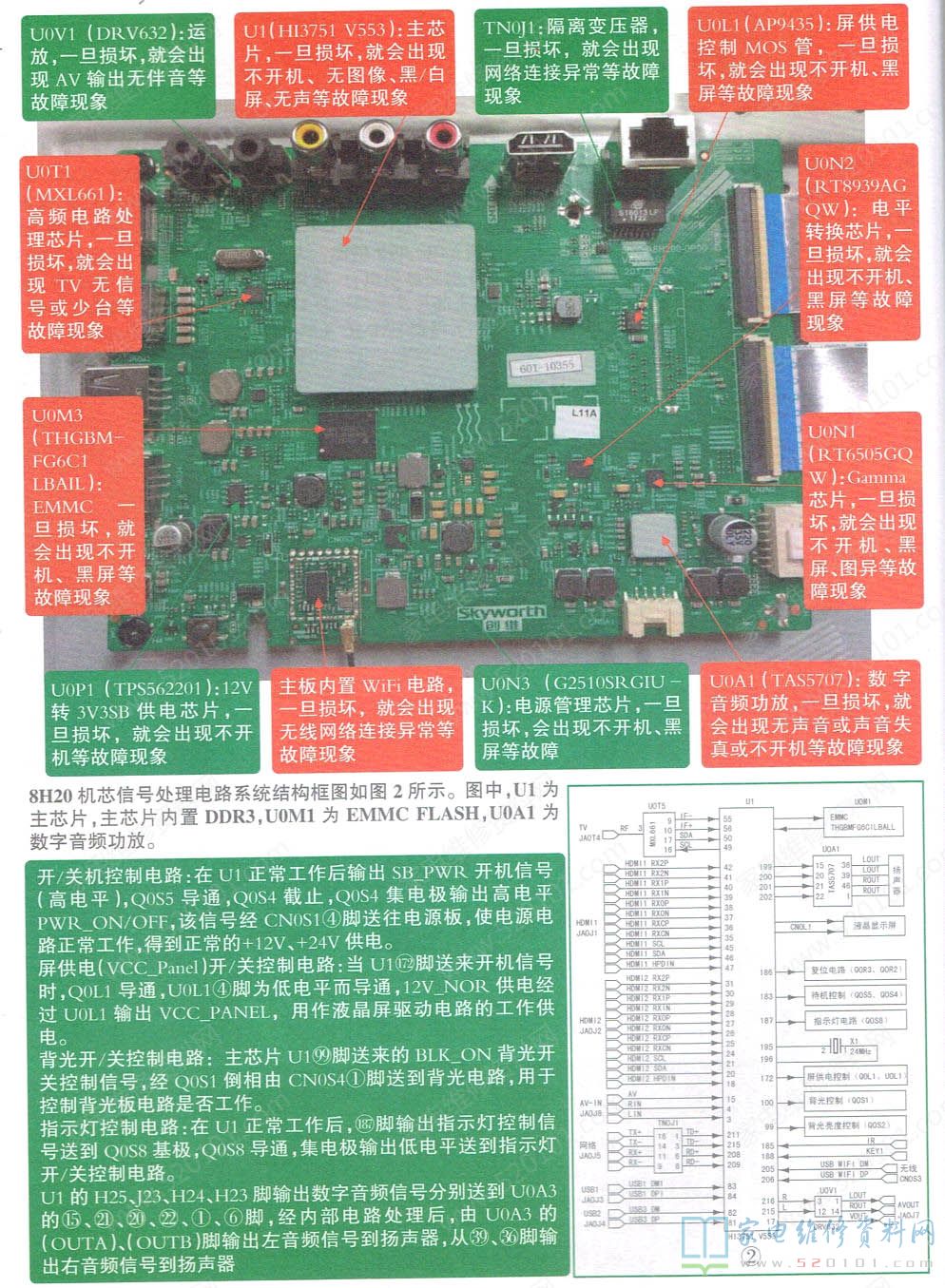

创维8H20机芯信号处置电路的供电系统结构框图如图1所示，电源板送来的+24VNOR，给U0A1供电;电源板送来的+12V NOR供电经各稳压电路稳压或变换电路变压后，送给相应的电路。+12V NOR供电分六路:一路经U0L1，得到VCC、PANEL供电，给屏驱动电路供电;一路经UOP5变换，得到DDR 1V5供电，给主芯片及内部DDR电路等供电;一路经UOP5变换，得到CPU 0V9供电，给主芯片CPU供电;一路经U0P6 ， 得到VDD 0V9供电，为主芯片内核供电;一路经U0P3，得到5V M供电，给USB电路及WiFi电路等供电;一路经UOP1，得到3V3SB供电，给主芯片及高频电路UOT5等供电3V3SB供电经UOP7，得到EMMC 1.8V供电，给U0M1等电路供电。
开机步骤:刚开机时，电源板输出+12V为主板供电。+12V电压经UOP1得到3V3SB供给主芯片U1等，U1上电、复位后，外围晶振开始振荡，U1中的待机小CPU开始启动工作，输出PWRON/OFF开机信号送往电源板，电源板电路工作，产生的12V、24V，48V供给主板、背光板。U1主控系统开始启动，从EMMC存储器中读取状况数据。假如读取的为待机状况，则进入待机，此时主板系统由U1中的待机小CPU接管;假如读取的为开机状况，那样主控系统与UOM3进行通讯，将EMMC中的主程序装载到DDR3中，并开始运行。主控系统会对EMMC、DDR3进行初始化，主控系统进入正常的初始化过程。初始化完成后，系统处于开机状况。
