TCL L32P10BD液晶电视图像花屏的修理

经查，无论是在TV状况还是AV等其他状况，图像均为花屏。出现图像花屏的问题缘由比较多，譬如:显示屏逻辑板上的LVDS连接器插座接触不好的或接线松脱;数据存储器U203所存有关图像数据发生错误改变;U201中的图像数字信号处置系统出现问题;显示屏中的Cell组件发生问题等均会致使本问题。

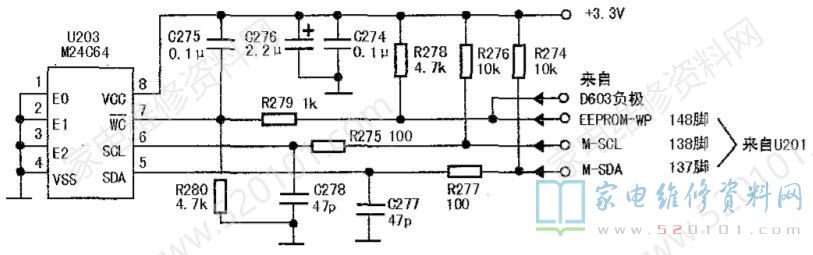

本着先易后难的原则，第一检查显示屏逻辑板上的LVDS连接器插座没接触不好的现象;再查存储器U203⑧脚供电端+3.3V电压及⑤、⑥脚约2.8V总线电压正常。但大家了解，即便U203所存数据发生改变，其总线电压也不会出现异常，因此，判断U203所存数据是不是发生改变的最好办法是更换厂商存有原始数据的存储器。于是，更换存有原始数据的存储器M24C64后试机，正常图像出现，问题排除。一般此存储器保存着主板与不同屏匹配的屏参数，以达成主板与不同屏的匹配。具体调整的办法参考总线调整资料。

那样，如何才能让保存在M24C64中的原始数据不会被改变呢?这就是U203写保护端⑦脚有哪些用途。原来，当主控芯片U201要与U203进行数据交换时，就会让U203的写保护端⑦脚为低电平，而在无需进行数据交换的开机或关机瞬间，为了不使正常数据丢失或改变，一般要给数据存储器的写保护端加一个保护高电平。

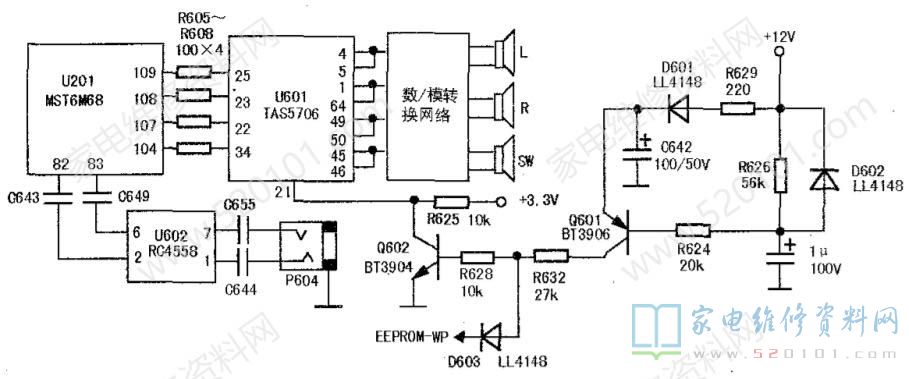

本机芯完成这一任务的是例1中所述的开/关机静音电路。由图1可知，在开机时Q601导通-Q602c极高电平-经R632、D603、R279 使U203写保护端⑦脚为高电平-U203所存数据得以保护。同样，在关机时Q601 b极为低电平，因为电容C642充有电荷-Q601 e、b极正偏-Q601导通-Q602 c极高电平-经R632、D603、R279同样使U203写保护端⑦脚为高电平-U203所存数据得以保护。

假如这部分电路有问题，就大概使U203所存数据丟失或改变。经试机，U203⑦脚在开、关机时果然没瞬间高电平出现，看来写保护电路的确有问题。于是，对上述电路进行检查，最后查出电阻R279一端出现虚焊。经重焊后试机，U203⑦脚在开、关机瞬间有高电平出现，问题隐患终于得以排除。
