厦华TC系列彩电(MT2968C,MT3468C机芯)修理资料下

发布时间:2024-03-02 点此:429次

厦华TC系列彩电修理资料上(图)

5、电路原理
5.1、开关电源:
该机型使用三肯公司生产的它激式开关电源厚膜IC:STR-G9656,有五个引脚:
①脚:300V输入,内接开关管D极。
②脚:内接VMOS开关管S极,过流保护取样端。
③脚:接地。
④脚:电源供电脚:启动端,过压、欠压保护脚。
⑤脚:B+稳压控制端,过流保护端,延迟导通控制。
5.1.1、启动过程:交流220V经R509、C517和D501桥堆内的其中一个二极管进行半波整流,当N501④脚的电压达到17V,N501开始起振,开关变压器T503的①③绕阻的开关脉冲经R514、D508、C517进行整流滤波,为N501④脚提供稳定的20V工作电源起动后,N501的供电改为由开关变压器T503的①③绕组提供,如此就完成的开关电源的起动过程。
5.1.2、稳压:稳压控制电路由取样电路R528、R527、RP501,误差放大器V505,e极接基准参考电压D519(6V稳压管),光耦 N502和N501⑤脚等电路组成,当某种缘由使B+电压上升,取样电路的取样电压也随之升高,V505 e极接6V的基准参考电压不变,所以V505的Ib电流加强,IC电流也增大,即V505的导通程度加深,流过光耦N502内的发光二极管电流加强,发光量增强,光耦N502热地部份的ce极的Ic电流也变大,N501⑤脚的电压上升,N501内部的开关管导通时间减小,开关变压器T503④⑤绕组(储能绕组)存储的电磁能减少,因此次级整流滤波后的电压也减少,最后使B+回落在设计的稳定范围内,假如B+电压降低,那样稳压过程以上述的相反,该电源假如稳压电路失去控制(如N502、V505、D519、R528开路)使B+电压升高N501④脚的电压也会随之升高,当N501④脚电压升高到22.5V,持续8us、N501将实行过压保护。从而停止开关电源的振荡,使B+电压为0V,该保护具备锁存功能,要断市电后重新开机,开关电源才能重新起振。
5.1.3电源厚膜STR-G9656的保护:
① 过压保护:N501④脚的电压假如超越阀值22.5V,持续8uS,开关电源将停止振荡,具备锁存功能,需断电后,才能重新起振。
假如市电220V电压升高经R509、C517半波整流后的电压也会升高,超越22.5V,N501同样实行过压保护。
② 过流保护:由过流取样电阻R505、R507、N501⑤脚组成,当开关电源的次级各电路负载过重或短路,开关管的ID电流将明显增大,流经R505的电流增大,经R505,I/V转换,由R507送到N501⑤脚的锯齿波电压幅度也增大,开关管的导通时间将减小,次级各供电电压均明显减少,过流保护没锁存功能。
③ 过热保护:当厚膜块N501假如工作环境温度过高,超越145°C持续8us,N501将实行过热保护,停止开关电源的振荡,具备锁存功能,需断电后,使 N501的温度降下来,才能重新启动。因此更换N501须在背面涂导热硅脂,螺丝需要拧紧,以免导致隐蔽性问题。
④ 欠压保护:开关电源起振后,如果是因某种缘由(如次级供电小电源存在短路),使N501④脚的电压降下来,低于10V,N501的欠压保护电路将动作,使开关电源停振,具备锁存功能,事实上也是一种间接的过流保护。
5.1.4、延迟导通:
由D511、R513、C521、D507构成,D507是起与过流保护电路的隔离用途。在N501内部开关管截止的时候,开关变压器T503的次级各整流二极管导通,开始释放储能绕组储存的电磁能,能量释放结束后,T503⑤④绕组的续流感生电动势与C513产生串联谐振,假如在谐振产生后的1/2周期(即C513的端电压最低时)使N501内部的开关管导通,开关管和变压器的工作损耗将最小,因此加入D511、R513、C521、D507在开关管截止的时候,由R513、D511、C521整流滤波得到一个微小的直流电压,经D507加到N501的⑤脚,使N501的开关管靠谱截止。伴随C521经D507放电,N501⑤脚的电压减少于 0.73V。N501才重新导通,只须调整D511、R513、C521的参数,即能改变延迟导通时间,该电路有问题将使开关变压器、厚膜IC、N501 工作时温度上升(损耗加强),开关变压器发出“吱吱”的响声。缘由是:开关变压器的铜损、铁损加强,电感量降低,开关管的ID(漏极电流)加强,并且引起振荡频率不稳定。

[Page]
5.1.5、待机/开机控制
在待机是状况下,CPU.N202.—M37160MB⑩脚输出高电平(4.7V),使V505饱和导通,由D522、D523组成待机控制支路经 V508ce极接入电路,待机控制电路起用途,D522的稳压管反向击穿,N502的发光二极管发光量加强,厚膜块STR-G9656⑤脚的电压上升,开关管的导通时间降低,开关变压器次级各供电电压均降低,开关电源处于待机的弱振荡状况,减少工作损耗。CPU的⑩脚输出的高电平还通过 R538使V514饱和导通,行Hvcc的供电三极管V509 b极经V514的ce极对地短路,V509截止,无Hvcc输出,M61264F的Hvcc电源被切断,行场振荡停止。
①:无Hvcc电压还使V519截止,V520转变为导通,V5O6电子稳压器关断,无12V电源供给TDA9112,切断TDA9112的行场振荡,进一步减轻待机状况的开关电源的负载。
②:无Hvcc电压还使V511的b极失去5.7V的偏置电压,V511无5V-3的电压供给变频板,变频板也不工作。
5.1.6、待机状况下CPU的供电切换:
因待机时下开关电源处于弱振荡状况,开关变压器次级各绕组输出的直流电压均降低,假如不加入待机电源的切换电路,将使N503三端稳压器的输入端的输入电压过低,没办法保持输出端的正常输出电压+9V。所以需要加入由V501组成的待机供电切换电路,在待机状况V501 饱和导通,B+的⑿⒁绕组经D515、C527整流滤波的电压经R523、V501的ec极送到N503的输入端,使N503仍有稳定的+9V输出, CPU供电的电子稳压器V203仍可以正常工作,有稳定的5V电压输出,使待机状况下CPU有正常的工作电压,随时筹备接收遥控或按键输入的指令信号。
5.1.7、X射线保护:
T302第4、9脚绕组是灯丝电源的供电绕组,该绕组还通过R308、D302、C326整流滤波得到一个直流电压,该电压的大小间接反应了行逆程脉冲幅度的大小(即CRT高压的大小),假如行逆程电容开路、B+的电压过高、行频过低,行勉励脉冲异常使行逆程的幅度太高,C326的电压也会随之升高,经 R323、R327分压后的电压超越D311稳压管的反向击穿电压时,D311反向击穿,V309单向可控硅触发导通,使V513的b极电压为 0V,V513截止,C极输出高电平,经D529使开关电源进入待机状况,停止行场振荡 ,保护行扫描电路。
5.1.8、B+过流保护:
由R357、R356、V308等元件组成B+过流保护,当行输出电路出现短路或负载加重,B+电流将加强,流过R357(0.39Ω)的取样电压降增大,当达到V308be极的正向导通电压,V308导通,B+电压通过V308的ec极使D315稳压管反向击穿,触发V309单向可控硅导通,使开关电源处于待机状况,停止行场扫描电路的工作。
5.1.9、不同模式下B+电压的切换:
该机型有多种信号模式输入(VGA、Y/Pr/Pb、DVD),不一样的模式行频都有所不同,需要对不同模式下的B+电压进行切换,以维持行逆程脉冲的幅度稳定不变。由CPU的第1、41脚输出逻辑高低电平,控制V516、V517的导通截止,对B+的取样电阻值进行切换,从而对应不一样的信号模式。


模式

B+

行频

CPU①脚

CPU41脚

TV

135.1V

30.39Khz

0V

5.1V

1080i/50HZ

120.9V

28.125Khz

0V

0V

480P/60HZ

136.3V

31.5Khz

0V

5.1V

1080i/60HZ

150.7V

33.75khz

5.1V

5.1V

[Page]

5.1.10、开关电源的开机过程:
按下总电源开关,开关电源得电启动,第一进入强振荡状况,N503输出9V的电压给M61264的第42脚作为启动电源,该9V电压还经V203电子稳压器产生5V的电压作为CPU的工作电源,CPU外接的晶振起振,提供工作的时钟信号。M61264也进入工作状况,第34脚外接4.43M晶振起振,从第 25脚输出时钟计数信号给CPU,还从第30脚输出复位信号对CPU进行复位,CPU进入工作状况,运行E2PROM和CPU内部ROM储的数据,从第 10脚输出高电平,使开关电源进入弱振荡的待机状况,M61264的9V供电的三端稳压器N503改为由V501的导通来保持输出端电压的稳定,红色指示灯亮。假如按下遥控器的开/重要,CPU的第10脚变为低电平,整机进入工作状况。
5.2信号步骤:
TV信号步骤:
该机型使用的是频率合成式高频头,由I2C总线控制其调谐电台,工作的条件是:有正确的I2C总线数据;BT(32V)的调谐电压稳定(电压不足会漏台);5V-2的供电稳定,AS端接地;AGC 的控制电压正常(AGC电压太低,接收灵敏度减少,容易漏台)。
I2C总线对高频头的控制数据为19位:第一传送的前4位代表频段数据;接着的10位为频道数据,后5位为AFT微调数据。找到频道电台后从IF端输出 38MHZ的图像中频信号,经V104预视放放大降低输入到声表面的输入损耗,预中放电路有问题会导致接收灵敏度差,图像的噪波点多。Z101为全制式声表面滤波器,具备接收PAL制式的宽带幅频特质和接收 NTSC制式的窄带幅频特质,受CPU第17脚PAL/NTSC中频切换控制,接收PAL制信号时Z101的第①⑩脚之间的D103 反向截止,中频信号只能从①脚输入。接收NTSC信号时D103导通,中频信号由①⑩脚输入,该电路假如切换异常,会致使图像干扰和伴音噪声。Z101完成中放和幅频特质滤波后,从④⑤脚输出中频信号到N101,M61264的第63、64脚,经内部进行中频放大、中放AGC控制、锁相环同步检波、第二伴音中频陷波,视频缓冲放大,从第58脚输出1Vp-p的复合视频信号。与中放有关的引脚是第63、64脚中频信号输入、第62脚中放AGC滤波、第60脚中放VCO锁相控制的误差电压平滑滤波、第59脚高放AGC控制输出、第55脚中放VCO振荡自动调整滤波。与软件中的中放VCO、中放AGC调整数据。
M61264FP第58脚输出的视频信号,经V103射随放大送到N601、TC4052BP与AV1/AV2/AV3送来的视频或亮度信号进行选择, N601的9、10脚输入CPU送来的逻辑高低电平选择信号,选择相应的视频信号。该逻辑选择信号假如错误,那样将会使TV状况下可能选择到 AV1/AV2/AV3输入的视频信号,(AV假如没输入信号)导致无图像的问题。选择后的信号从N601的13脚输出送到M61264FP的41脚(该脚可以输入视频或亮度信号),经内部的电子开关在I2C总线的控制下对视频或亮度信号进行选择,假如输入的是视频信号,则进行亮度/色度信号离别,同步离别。离别出的亮度信号经视频降噪、亮度信号伽马校正、黑电平延伸、亮度信号钳位,勾边电路,亮度延时等处置后送到R、G、B矩阵电路与色度解调器送来的色差信号进行矩阵运算,还原出RGB信号。RGB矩阵电路还原出的RGB信号还与字符的RGB信号进行选择然后对RGB信号进行彩色,对比度控制及亮度控制送到RGB驱动放大电路放大最后进行行场逆程消隐从14、15、16脚输出RGB信号。
M61264FP内部的色度陷波器的陷波频率随N101的34脚外接晶振频率变化而变化,在集成电路内部有一基准滤波器和调节测试模块,通过使用锁相环技术调节彩色陷波和带通滤波器中心频率的办法来对陷波频率进行自动控制。当输入Y/C信号或黑白信号时,陷波开关处于“OFF”状况,陷波器不起用途;当输入彩色信号时,陷波开关切换至“ON”状况。从M61264FP的41脚输入的视频信号的另一路在集成电路内部进行彩电制式辨别,假如输入的是“S”端子的亮度/色度信号则由(38)脚输入的色度信号进行彩色制式辨别。当输入的PAL制或NTSC制信号经自动色度控制电路,色度带通滤波器, PAL/NTSC解码器、1行基带延时后,送入RGB矩阵电路与亮度信号一块处置,解调出R、G、B信号,再经亮度处置电路驱动放大,行场消隐电路,最后从脚输出RGB基色信号到解码板。 [Page]
解码板输入的TV信号有:RGB基色信号,行驱动信号,场逆程脉冲。
① 、RGB信号第一送到N701:TA1287的反矩阵处置器进行反矩阵运算,还原为Y、Cb、Cr信号后输出到MST9883进行A/D转换为数字信号, MST9883A/D转换后输出8位的VPR信号、8位的VPG、8位的VPB信号并行数字信号给PW1225,MST9883还从(67)脚输出时钟信号、(64)(66)脚输出行场同步信号到PW1225,作为PW1225正常工作所需要的信号。MST9883(65)脚输出CPU辨别扫描工作模式的脉冲信号。PW1225对输入的数字分量信号进行去隔行处置及行场扫描格式的变换,最后输出TV的逐行R、G、B基色信号和行场同步信号。
②、Y Pr Pb/VGA的信号步骤:
好看的信号的Y Pr Pb送到解码板的(35)(37)(39)脚,经解码板的V700~V702三个射随器电流放大后,送到由N710A~N710C运放和R774、 R776、R775、R777、R770、R771、R778、R779、R782、R783、R785、R784、R786构成的基色矩阵电路,将输入的好看的Y Pr Pb分量信号转换为R、G、B基色信号。然后该信号送到选择开关IC: N713与SUB端口直接输入的VGA的R、G、B基色进行切换选择,受CPU(14)脚的送来的高低电平控制P15V330(1)脚的选择状况:高电平选择好看的信号,低电平选择VGA信号。选择后的基色信号送到另一块选择IC :P15V330与TV信号经PW1225扫描格式变换后输出的R、G、B基色信号进行选择。由CPU(29)脚输出高低电平控制:高电平选择TV的信号,低电平选择好看的和VGA的信号。经过上述的两块IC的选择就完成了好看的信号、VGA信号、TV信号的基色对应不同输入信号模式的输出选择,选择后的基色信号由解码板的(21)(23)(25)脚输出送到基色处置IC:STV9211。其中SUB端口输入的VGA信号的R、G、B基色信号没经过解码板的任什么地方理,只由 P15V330开关选择后直接输出到基色处置IC:STV9211,如此能保证VGA信号有最好的图像水平。
③、行场同步信号的处置:
M61264FP脚输出的行驱动脉冲送到解码板(4)脚,经解码板N703:74HC123双可重触发单稳触发器(带清除)产生行同步信号,由 74HC123(5)脚输出。该信号分为两路:一路送到MST9883作为行同步信号;一路送到N701:TA1287作为基色信号转换为分量信号Y Cr Cb的钳位脉冲。M61264FP(20)脚输出的场逆程脉冲送到解码板的(7)脚,经解码板R729隔离缓冲直接送到MST9883脚作为场同步信号输入。
5.3、行扫描电路:
由数据解码板第(29)、(31)脚输出的行场同步信号经R361、R362输入到TDA9116的第(1)、(2)脚,使行场扫描与显示的图像内容同步。TDA9116第(6)、(8)脚外接的行振荡RC阻容其参数决定了行频的自由振荡频率,该频率需要低于行同步信号的频率才能保证行扫描与行同步脉冲信号的正常同步。行同步脉冲从第(1)脚输入后经内部行同步信号测试和极性处置器送往锁相环监相器内与⑥⑧脚产生的VCO信号进行相位测试比较从⑨脚外接的双时间常数滤波器得到脉动的直流误差电压去控制VCO的振荡频率和相位(锁相控制),而⑩脚外接的电容C344是行中心地方测试滤波,行 VCO产生的信号被送往IC内部的锁相环控制器2与脚反馈回来的行逆程脉冲进行比较,在(5)脚外接的滤波电容上滤波得到误差电压,去维持(26)脚输出的行驱动脉冲与行输出级的相位关系一致,最后行驱动脉冲被送到输出缓冲器提升带载能力出从(26)脚输出行驱动脉冲送到行勉励级,经行勉励级进行放大、脉冲整形由T303去推进行管工作在开关状况,产生行偏转电流和行逆程脉冲。由行输出变压器对行逆程脉冲进行变压,产生各种电压供给整机用。 [Page]
5.4、场扫描电路:
由TDA9116脚场放大器滤波在外接的C343滤波电容上产生场锯齿波,(20)脚是场锯齿波放大器的AGC滤波控制端,用于稳定(23)脚输出的场锯齿波的幅度,预防场幅抖动。脚输出的场锯齿波信号经R315送到场功放LA78041的(1)脚,TDA9112的(13)脚产生的基准电压通过R322、R320分压为LA78041的(7)脚提供一个基准偏置电压,决定场中心的起始地方。该机型的场功放电路使用OCL功放电路,需要由行输出变压器提供正负工作电源给LA78041的(2)(4)脚功放才能正常工作,并且LA78041的(5)脚输出的直流电压为0V左右,有别于OTL 功放电路的场输出端电压约为供电电源电压的1/2左右。假如该机型的场功放输出端有正负的直流电压输出(超越正负0.5V以上),则场功放工作一定不正常,在此状况下假如长期的进行检修比较容易导致显像管被切颈而漏气报废。LA78041之间接的D305、C317是为场逆程回扫供电的升压电路,C317容量降低会出现顶部卷边和上部回扫线,开路则回引起场功放屡次损毁。LA78041输出的放大后的场锯齿波电压经场偏转、R303形成场偏转回路,R303假如有轻微的变值就会导致场幅有非常大的变化。R306是场功放的交直流反馈电阻,开路将导致场功放不工作,出现水平亮线。
5.5、伴音电路 :
TV、AV、YCrCb、YprPb的LR通道伴音信号都送到伴音处置IC:M61519,在I2C的控制下进行信号源选择。然后由M61519进行音效处置,在I2C的控制下对音频信号进行高音、低音、环绕、左右音量平衡、音量等控制,最后由(18)(25)脚输出LR通道的音频信号给音频功放 TDA7497S,(24)脚还输出重低音信号给音频功放。音频功放TDA7497S的(1)(5)脚为LR通道伴音信号的输入端,(6)脚是重低音信号的输入端。(9)脚是重低音通道的静音控制,高电平的时候静音。(10)脚是LR音频通道的静音脚,高电平的时候静音。该两脚除去受CPU(3)(6)脚的静音控制外,还受V605组成的关机静音电路的控制,关机瞬间V605导通,经D603、D604同时加到TDA7497S的(9)(10)脚使这两脚为高电平,达成关机瞬间的静音。TDA7497S的(7)脚外接的电容是内部的前置电源纹波退耦滤波。音频信号经功放放大后,最后由(3)(12)(14)脚输出去推进相应声道的喇叭发出声音。
5.6、基色信号处置STV9211:
STV9211是一块宽频带的视频基色处置集成。由I2C总线控制,带有字符显示的接口,ABL自动亮度限制控制。解码板输出的R、G、B基色信号从(1)(3)(5)脚输入,在STV9211内部进行钳位、亮度、对比度处置,由I2C总线的数据调整基色的白平衡参数。STV9211(8)(9)(10)是字符的基色输入接口,(11)脚是字符显示的迅速挖框脉冲输入,由输入的字符基色信号经D817~D819三个二极管组成加法器叠加成字符迅速挖框脉冲,该脚高电平的时候显示字符内容。(19)脚输入行逆程脉冲作为行同步信号和钳位脉冲,(20)脚输入的是行场逆程脉冲,作为行场逆程期间的消隐信号。基色信号经STV9211处置后由(14)(16)(18)脚输出。经V804~V806三个基色射随器电流放大,提升驱动能力,送到CRT板的宽带基色放大IC 。
5.7、CRT板视放电路:
视放驱动电路使用三块视放IC:TDA6111Q对应R、G、B基色信号进行独立的放大。TDA6111Q具备16MHz的带宽的视频输出放大能力,有预防CRT打火保护功能,暗电流测试输源于稳定功能,直流和瞬态电流两种阴极输出通道,ESD防静电保护功能。基色信号由TDA6111Q的(3)脚输入,经内部放大后,由(7)(8)脚输出去驱动显像管的三个阴极,达成图像的显示。(8)脚输出的是直流电压和基色信号瞬态变化较低的视频成分,高频的瞬态变化信号则由(7)脚通过外接的560P电容耦合输出到阴极,如此可以提升明确度,使图像的细节愈加明显。TDA6111Q(1)脚是内部运放的同相输入端,外接的R430、R431组成分压器,产生4V的基准偏置电压提供给三个视放IC的(1)脚,该脚的电压值大小决定了(8)脚输出的直流电压,即黑电平的束流截止静态工作点。假如(1)脚的电压值偏高,那样三个视放IC的(8)脚输出的直流电压均升高,图像会偏暗。(9)(3)脚之间的电阻是负反馈电阻,由(9)脚反馈输出端经电阻反馈回(3)脚,稳定放大器的工作状况。该电阻的阻值大小决定视频放大器的放大增益,假如(9)(3)脚之间的电阻开路、假焊,则视频放大器不工作,没基色信号输出,会导致图像缺少某一基色。 [Page]
CRT板的关机消闪光点电路由V401、VD401~VD403、C403等元件组成。开机时CRT板12V电源经R422、VD404对C430充电,充电结束后,因V401的b极电压比e极高,V401的be极反偏,V401截止,VD401~VD403也截止,消闪光点电路不起用途。关机时12V电压降低,因VD404的存在(VD404此时反向截止)C430的电压没降低,而V401的b极电压降低,当be极之间的电压达到 0.6V 的正向偏置电压,V401导通,C430充的电压经EC极—VD401~VD403加到三个视放IC:TDA6111Q的(3)脚。TDA6111Q (3)脚的反向输入端电压在关机瞬间上升,(8)脚输出的电压飞速降低。显像管的栅阴负偏压也飞速降低,在行场偏转用途和加速极、阳极高压还没消失之前将显像管内的残留电荷飞速地泄放到显像管的整个屏幕,同时也使关机后的高压降低,防止了关机后在显像管出现彩斑。

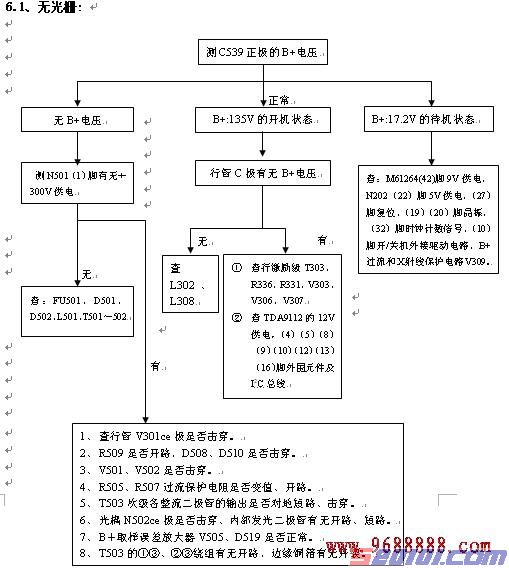

6、简明修理步骤
厦华TC系列彩电(MT2968C,MT3468C机芯)修理资料下
6.2、无信号:
厦华TC系列彩电(MT2968C,MT3468C机芯)修理资料下
厦华TC系列彩电(MT2968C,MT3468C机芯)修理资料下

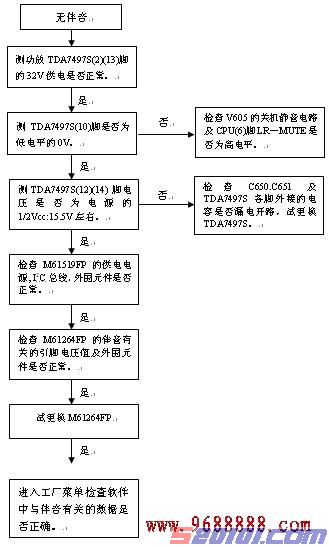

6.3、 无伴音:
厦华TC系列彩电(MT2968C,MT3468C机芯)修理资料下
注:在机器处于非“静音”、音量处于中间值、伴音功放供电正常的状况下,判断无伴音的问题范围是在TDA7497S、M61519FP、M61264FP,可用万用表(500型)RX10Ω档,用表笔去触这3块IC的音频输入端的耦合电容。如C614、C615的负极,喇叭会有“嗒嗒”的响声,则说明后级功放电路基本正常,问题是在前级部分。注意不可用表笔去触功放的输出端,不然大概烧毁万用表。也可输入单音频信号,用数字表的交流电压档或频率档顺着伴音的信号走向,测量信号送到那一部分的电路后没了输出。
