创维32M11HM液晶电视遭雷击后不开机的问题修理

接修一台创维32M11HM型液晶彩电，雷击。三无。剖析检修;用户平常用小型卫星天线收看，当时是用遥控器关机的，打雷后就没办法开机了。据用户描述剖析，主板损毁的可能性不大，问题还是在电源板。拆开机壳，清除灰尘，用万能电源板测试，证实本机主板没损毁。目测电源板正面，没发现炸飞、崩裂的元件，查询背面元件有明显烧煳的痕迹，如图1所示。

参照本机电源板图，用万用表在路测量，发现进线抗干扰滤波电路中F1烧断，C5炸裂;IC1、Q6、C13、D4击穿;R7、R8、R11、R13均已烧断或阻值变得非常大，其他元件未见明显损毁。拆下烧煳、击穿、烧断的元件，用酒精仔细清理好烧黑炭化的地方，将上述元件更新，在+24V处接好假负载开机试验，+5V输出正常;短路5VSB与PWM，灯泡点亮， +24V输出正常，但只过了10几秒，灯泡就暗下来，一会又正常，这样反复。到底是PFC电路问题还是+24V形成电路问题?

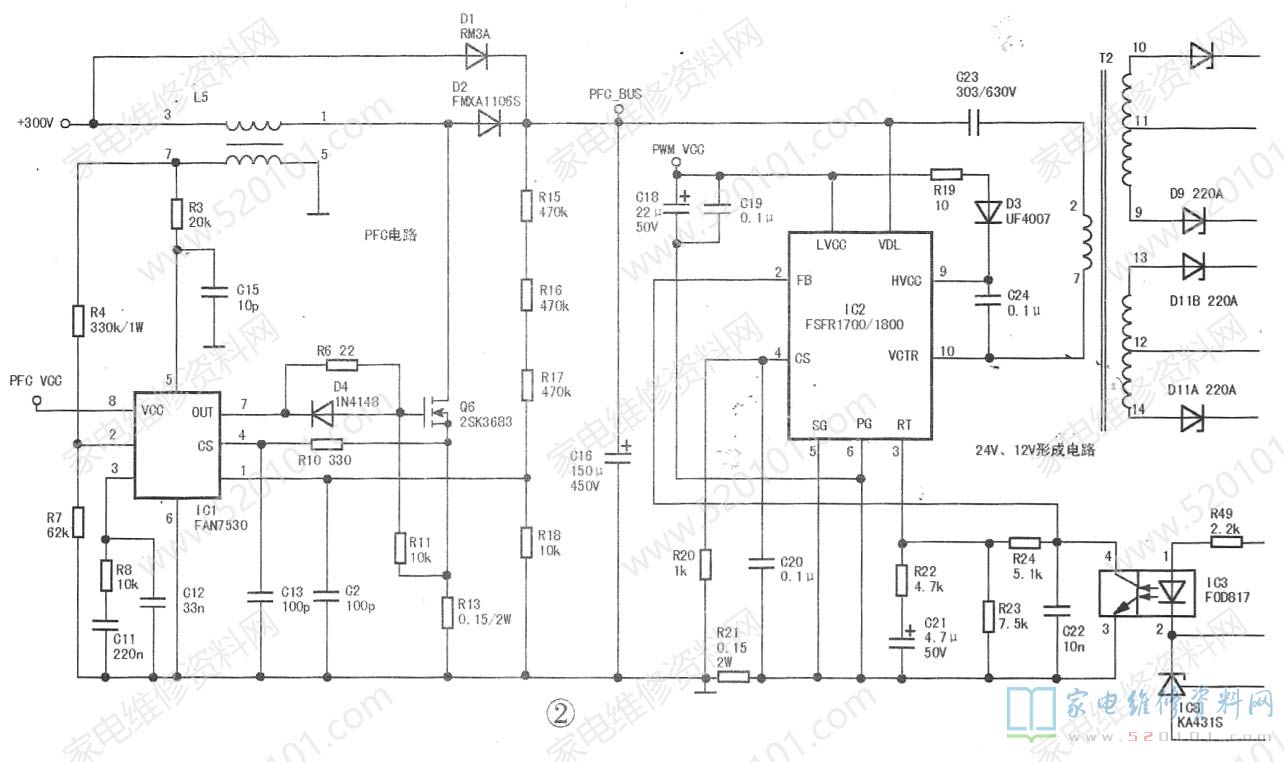

测量PFC电压大致为375V，上下有浮动但不大;拆下D1、D2用万用表测量，均正常;更换IC2和D3后开机试验，依旧如故;复测新更换的PFC电路元件，也没异常，真是奇怪了!测试中忘记了是开机的状况，发现D1管脚处有毛刺，心想用烙铁补焊一下，因为焊接的时间稍长，发现灯泡亮度急转直下，难道是D1有问题?第三拆下D1，用万用表测量，仍然正常;将D1焊回去?正想着的时候，忽然间感觉何不替换一下?用RU4D换上后开机试验，灯泡常亮，+24V、+12V、+400V PFC电压输出正常。为了验证输出异常确实是D1导致的，将原机D1焊回，开机十几秒后灯泡发暗，证明D1稳定性不好的。拆下D1，用万用表RX10k挡边测量D1反向阻值，边用烙铁给D1加热，发现加热的时间越长，反向阻值越小，同时表针还不停的摆动。将电源板装机，插好接插线后开机察看，所有正常。有关局部电路见图2。

修理领会:正是D1这个软问题浪费我两个小时的时间。对于雷击机，在元件用万用表测试正常而上机又不可以排除问题的状况下，建议果断替换，或许会起到事半功倍的成效。

编者按:圪部位元件的替换要考虑二极管的工作电流、反向击穿电压和工作频率等，不然替换的元件还会损毁，还致使其他元件损毁。
