黑屏问题，主如果指通电后可以正常启动，背光灯亮，只不过画面没显示的问题:本文将介绍几例海信液晶典型黑屏问题的修理思路，供大伙参考。
机型:TLM4236P，机芯:液晶-MST6，问题现象为有声无图，黑屏:剖析检修:开机，背光灯亮，测试屏供电12V正常，遥控开关机正常，说脏板控制部分工作正常，故把重点放在对逻辑板的检查上。
逻辑板主要由格式变换器电路和DC/DC变换器电路组成。由于屏不可以点亮，所以把DC/DC变换器电路作为检查重点。下面简要剖析该电路的控制过程。

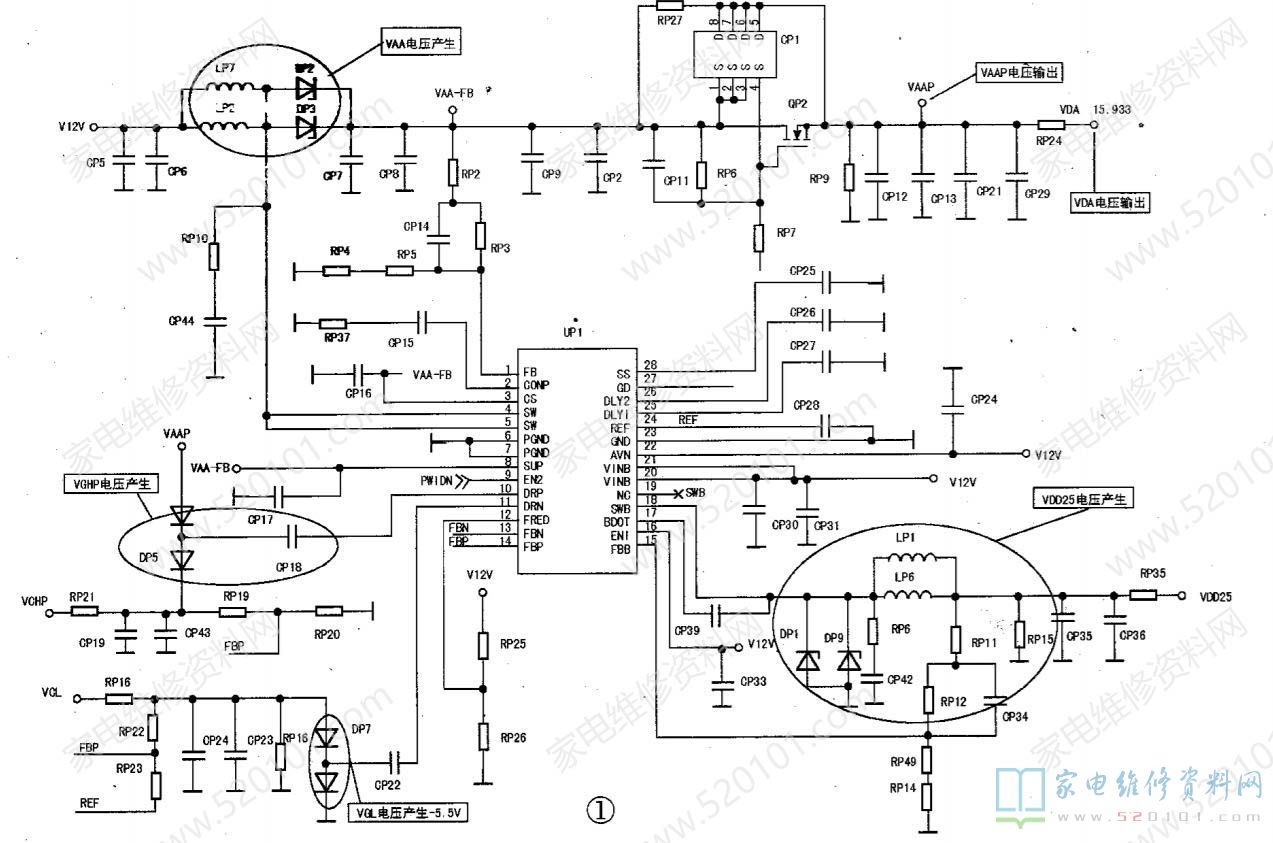

有关电路见图1，电路板实物见图2。
VCC-PANEL进入UP1的20~22脚，经内部转换从18脚输出2.5V电压，通过UP5稳压得到1.8V给格式变换芯片供电;UP1的11脚通过DP7、C227及UP1 11脚内部组成的升压电路输出约-5.6V的VGL电压为行列驱动提供负电压。UP1测试到2.5V正常工作后，由IP7、LP2、DP2、DP6、UP1的④脚、⑤脚内部电路组成的升压电路开始工作，输出约16V电压，UP1②脚为QP1.QP2提供一个开启信号，16V电压经过QP1、QP2得到电压VDA，为行列驱动电路供电。
以上电路均正常工作后，VAAP经过由DP5. CP18、UP1 10脚内部组成的升压电路开始正常工作，通过RP21限流，得到电压VGHP，VGHP通过QP8输出22V左右的VGH电压，为行列驱动供电。从以上剖析可以看出，该电路在正常启动工作时存在严格的时序关系。依此时序关系分别检查各路电压，发现VGHP电压仅10.5V，正常应为19.5V;VGH电压为0V，正常应为18V，显然，问题是因VGHP电压不可以正常升压引起的。
经测试，UP1 10脚电压为0V，正常应能测试到2.25V的直流电压，5V左右的交流电压，但实质交、直流电压均测试不到。测量10脚对地电阻无异常，怀疑UP1 10脚内部损毁，将它换新后，问题排除。
