TCL LCD32K73液晶电视插入耳机后扬声器依旧有声音

接修一台TCL LCD32K73型液晶彩电，开机后插入耳机，扬声器依旧有声音。第一开机测试，发目前插上耳机后，扬声器依旧有声音。依据信号步骤图大家了解，耳机和扬声器的功放在同一个集成电路内完成放大工作，当插入耳机后给功放IC的⑤脚一个高电平信号，此时IC会关闭扬声器的声音。

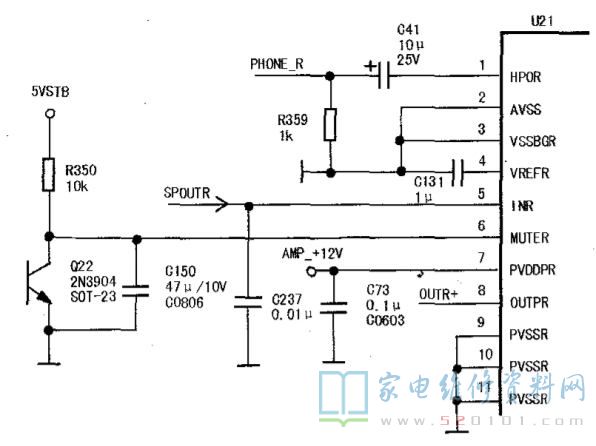

实测U21⑤脚的电压，发现是0V，而正常机器应该有5V的信号电压。测试耳机插座发现弹片不好的，当耳机插入后弹片没闭合，所以没5V的信号给IC，导致U2没收到信号，扬声器继续发出声音。更换P4耳机插孔后开机测试，问题排除。有关电路见图1。
