索尼KLV-LCDHR3液晶电视黑屏无图像的问题修理

接修一台索尼52英寸液晶彩电，开机黑屏，有声无图像。拆机，发现机内有一块主板、一块电源板、两块背光灯板。加电测量，CN1上有23.7V、12V、+5V电压;察看两只背光灯的主、副板用15线排连接着，测副板上入线口有23.2V电压，另一块板入线口同样也有23.2V电压，但背光灯却不亮。该机无图纸、无资料可查。因有两块同样的背光板，于是就对比着进行检修。

该机背光灯板上仅有一只插头，看来背光灯是多只并联的EEFL型灯，该灯发光效率要高于平常用的背光灯管。该背光灯的主、副板均由BD9897FS、8只FDD8447L和2只变压器组成，结构完全一样。因24V均进入主、副板，关机停电后测主板24V滤波电容两端对地阻值，并与副板比较，发现主板24V对地为0Ω，副板对地正、反向测均有不同阻值。再查主板上有10A保险，测其两端显示为无穷大，说明主板24V电源对地短路，10A保险烧断，但未影响到主板24V电源。通电再测副板上24V为23.2V，与电源板上23.7V基本相同，该问题应在背光灯主板产生电路上。

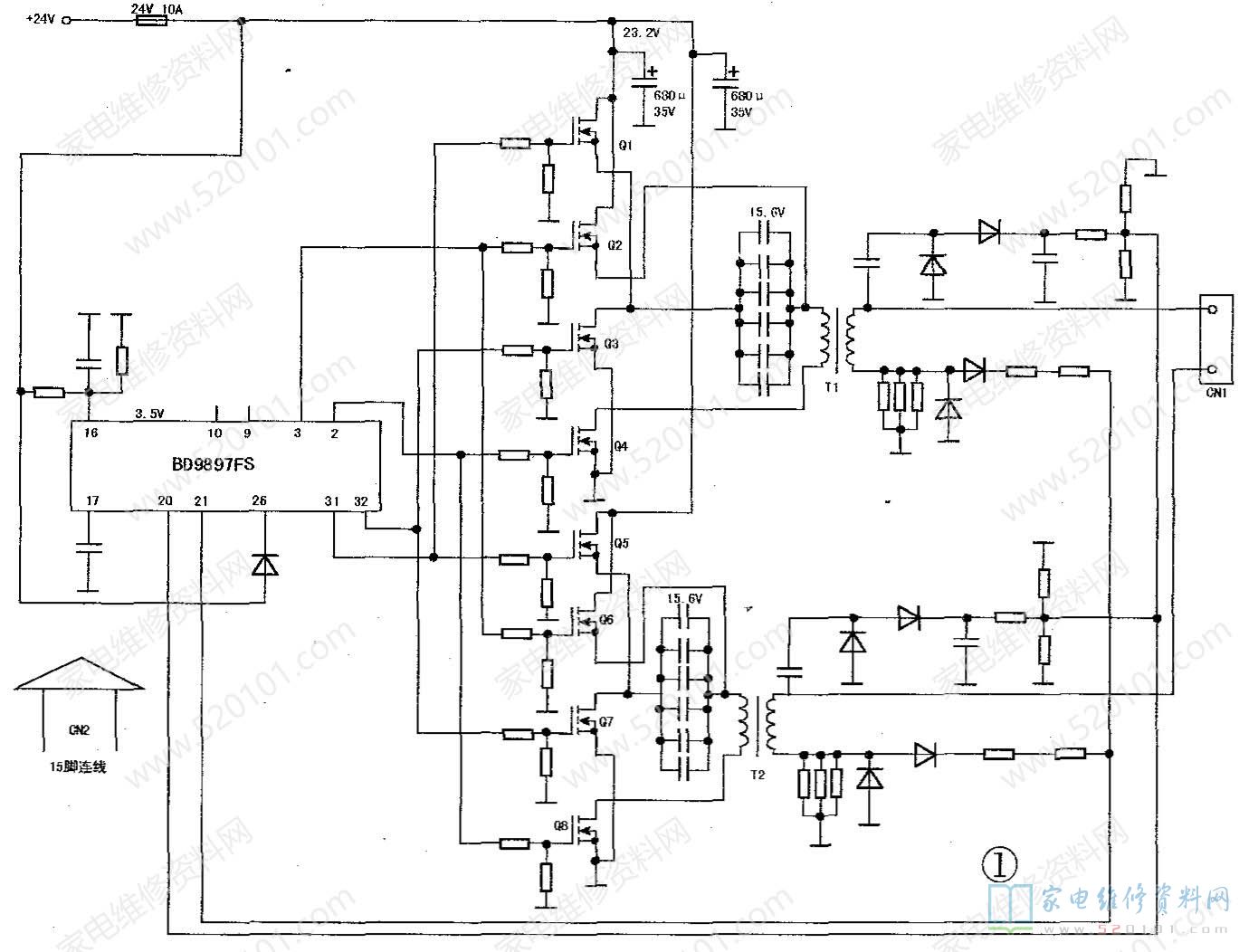

背光灯主板结构如图1所示。将两只680uF/35V电解电容拆下，发现其顶部微有凸起，测两只电容已无容量，再测电容所在“+/-”两端阻值仍为0Ω，顺“+”线查到BD9897FS的对地阻值为0Ω，24V至26脚有一只二极管，将此二极管焊下，测其两边对地阻值仍为0Ω，看来BD9897FS已坏，而且后边可能还有坏件。依次查找，发现Q1 ~Q7对地击穿，而副板上所有元件均完好。两相比较:主、副板结构样但分别装在52英寸液晶屏的两侧，主板烧坏缘由看来是外散热不好的导致的。
该机长期放置在右侧靠墙脚处，散热条件相对左侧较差，长期发热使两只680uF/35V电解电容失效，这是该机主背光板坏的主要根源。再加上23.2V电压又没稳压器件，畋天长，散热不好的致使背光灯主板器件烧坏。

这次修理决定使用元件级更换，以保证两板同步工作。网上购物BD9897FS和FDD8447L元件后换上，同时全部更新680uF/35V电解电容，试机，背光灯点亮，24V仍为23.2V，主板输出23.7V，至此机器修复。

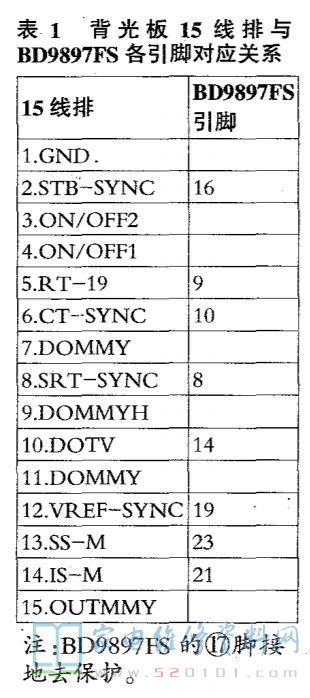

附两块背光板15线排与BD9897FS各引脚对应关系，见表1。
