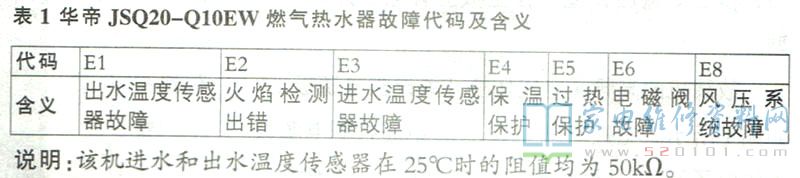

上门修理一台华帝JQ20-Q10EW热水器，该机上电后面板红灯亮，按面板电源键后显示设定温度为42°C，打开热水龙头将来屏显一个在出水的花洒图案，但机器没反应，十几秒后屏显“E6”，该机问题代码及含义见表1。

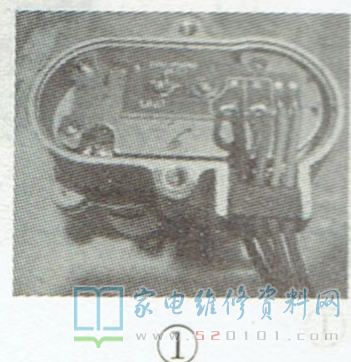

剖析觉得，机器的电源和控制系统正常，由于有正常的显示;水流传感器正常，由于屏显花洒图案。查看该机问题代码“E6"表示电磁阀问题。该机共有3个电磁阀，强吸阀"1"和“2" ，与一个调温阀。强吸阀只有2根线，并没反馈信号供给控制板，即便有问题也不会显示问题代码。调温阀是恒温热水器特有些，控制板上CPU通过测试出水温度传感器的阻值来判断热水温度，然后与用户设定的温度值进行比较，假如出水温度低于设定值，CPU发出指令让调温阀里面的马达正转，增加燃气流量;假如出水温度高于设定值，马达反转，降低燃气量，以得到恒温成效。这个调温阀有4根线，其中两根是马达线另两根是信号反馈线，如图1所示。用指针式万用表RX1k挡测红线和黑线，可以听见调温阀里面的马达在转，一直不停， 而黄线和绿线之间的阻值为无穷大，这明显不正常。

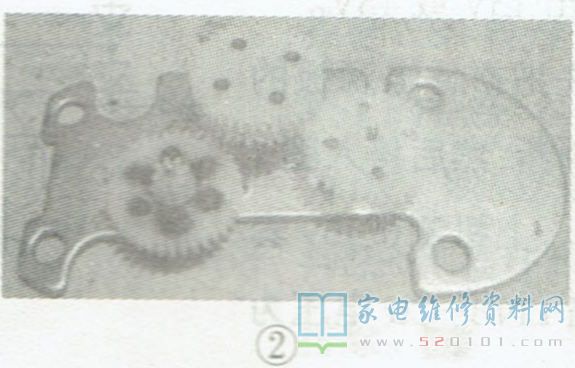

拆下调温阀，发现固定小线路板的2个螺钉中一只因要靠谱接地而用锡焊住的。用电烙铁加热熔化锡后才能拧下螺钉，拆下电路板，看见一组变速齿轮，如图2所示。

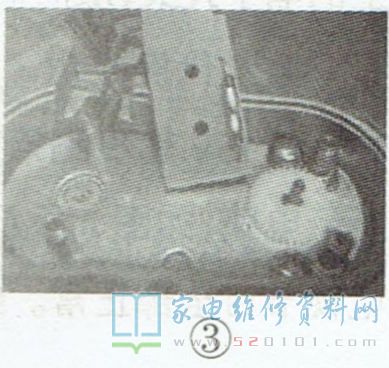

其中，一个齿轮上面装有磁铁，线路板上有一个干簧管，如图3所示。
伴随齿轮的旋转，干簧管不断地闭合断开 ，向CPU发出脉冲信号。热水器启动时，CPU先发出一个正转信号，再发出一个反转信号。调温阀工作正常时，CPU接收到干簧管发出的脉冲信号，实行后面的程序。若出水温度和设定温度相差较大，CPU并非立即把调温阀开到最大，而是使用渐进的方法渐渐开大调温阀。开到最大时，为防止马达堵转，齿轮组还设计有滑差结构，这个时候于簧管处于常通或常断状况，CPU发出停止转动指令，防止马达一直通电。检查发现，马达上的一个小齿轮已经偏离正常地方，和旁边的齿轮脱离啮合。注意观察，发现齿轮上有一道裂缝，导致齿轮与马达轴之间松动。因为调温阀非常贵，决定用胶水将两者粘牢。拿下小齿轮，在马达轴上涂-点502胶水，再把齿轮装到正确地方，然后用万用表测试，正反转均正常。装入热水器后开机，问题排除。
该机调温阀中的齿轮和马达轴只靠塑料材料的自然胀力紧固，时间长了齿轮易出现开裂现象，这应是该热水器的一个通病。
