伴随变频空调普及，变频空调的修理量愈加大。因为空调室外机工作环境恶劣，所以室外机主板损毁率极高，其开关电源是问题率较高的电路之一。《家用电器修理》杂志将陆续对室外机主板上的开关电源电路原理及修理进行介绍，供参考。
1、原理图剖析

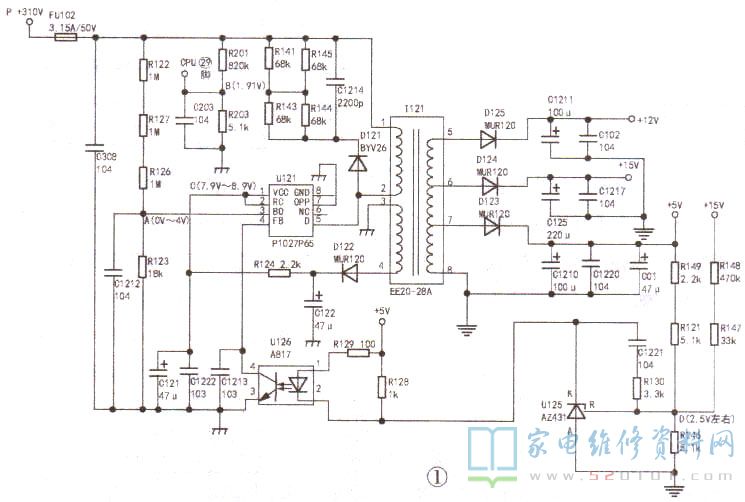

格力变频空调30148240型主板上开关电源芯片使用P1027P65，如图1所示。
修理要素：
1、图1中A、B.C.D点电压是判断电路是不是正常的重点:A点是电源芯片U121③脚的过欠压保护测试点，正常电压0V~4V，当此脚电压小于0V或大于4V时芯片保护;B点是直流母线电压测试点，正常值约为1.91V，当此点输出低电平常，会显示问题代码"PL"，若此点电压过高时，会显示问题代码“PH";C点正常电压是7.9V~8.9V，该电压是芯片的供电端，U121有①脚外接二次供电回路，若二次供电回路中断，会导致①脚电压不够，指示灯闪烁，主板上的5V电压及CPU的+3.3V供电波动;D点电压稳定在2.5V左右。
2、若电阻R122.R127、R126阻值变小，会引起测试点电压升高;反之，会引起测试点电压减少;R123阻值变大，则电压升高;R123阻值变小，则电压减少。
3、C1214、D121及R141、R143~R145组成的尖峰电压吸收回路，主如果保护电源芯片的安全。若D121开路，易致使U121过压损毁。若发现U121炸裂，则需检查尖峰电压吸收电路。
上电后，AC220V经整流滤波后输出+310V直流电，通过开关变压器T121的①-②绕组加到U121的⑤脚，U121内部的振荡电路起振，内部的MOSFET管工作于开关状况，当MOSFET管导通时，T121 的①-②绕组储能;当MOSFET管截止时，T121各绕组的感应电压极性反转，整流二极管D123~D125导通，输出+5V、+12V、+15V电压。

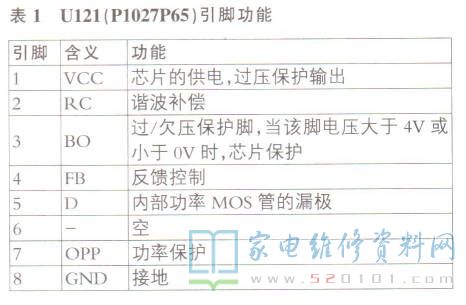

为了保证整流电压稳定，特设计了以U125为核心的稳压电路。当+5V或+15V电压升高时，U123的R极电压升高，U125的K极电压降低，光耦U126内部发光二极管发光增强，其③、④脚内部的光敏三极管导通电阻减小，U121④脚电压减少，在U121内部电路有哪些用途下，输出电压降低，达到稳压的目的;当+5V或+15V电压减少时，其稳压过程与上述相反。R122、R127、R126、R123、C1212组成过/欠压保护电路。R20、R203. C203组成母线电压测试电路。D121、R141、R145、R143、R144、C1214组成尖峰吸收电路，D122、R124.C122组成二次供电回路。R149、R121、R148、R147、R146 组成+5V和+15V电压测试电路。U121 的引脚功能见表1所示。

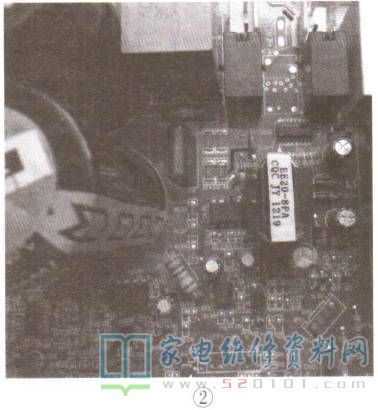

图2是格力3014820室外机主板开关电源单元电路，主要为室外机主板提供各路供电，分别向CPU提供+5V， +3.3V供电;PFC和模块提供+15V供电;输出驱动模块提供+12V供电;运算放大器提供5V和3.3V供电等。
2、问题修理案例
例1:一块30148240主板用测试仪测试，显示问题代码“PL"。
剖析检修:依据问题代码剖析，判断问题出在直流母线电压测试电路中。上电 ，测得CPU的四脚电压为0V，而正常值约为1.91V。 测试电阻R201. R203，发现已开路，换新后问题排除。
例2:一块30148240型主板，通电后主板上的三个指示灯不停地闪烁。
剖析检修:依据现象剖析，怀疑U121的二次供电回路不正常。该电源芯片二次供电回路由T121的③-④绕组、整流二极管D122，滤波电容C122、限流电阻R124等元件组成。正常时，U121的①脚电压约为8.5V。开机，测量U121的①脚电压为0V，明显异常。测量C122两端电压仍为0V，判断D122开路或击穿，但实测D122正常。继续检查，发现T121的③-④绕组已开路，换新后问题排除。
例3:用测试仪模拟室内机并启动室外机主板，测试仪显示问题代码“E6"。
剖析检修:测试仪显示问题代码“E6”，而“E6"的意思是表示通讯问题，显然问题出在室外机主板上。第一测量+310V电压正常，但开关电源输出的+5V、+12V、+15V均为0V，这说明开关电源未工作;测量U121的供电端及各测试端电压，发现U121的③脚电压为5.1V，已高于过压保护阈值。经查，电阻R123的阻值已由18k增至50k，更换R123后试机，问题排除。
