枕校电路－分立电路

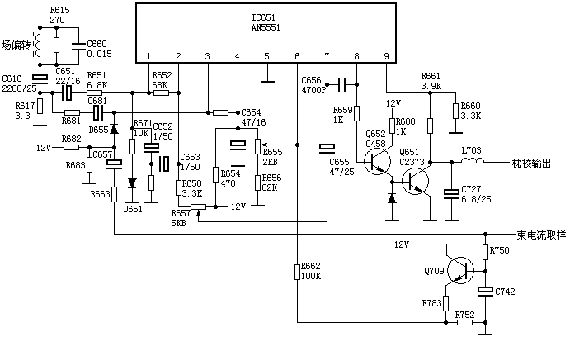

场锯齿波信号由R514送入V551的基极，经R516、C514积分，C510、R519、C509、V551的E-B极微分，形成抛物波信号，再经V552放大后从集电极输出，直接送到V553的基极，从V553集电极输出的抛物波信号经R529、L403加在V402的负端，经V401调制行偏转线圈上的电流，东/西枕形失真得到校正。
加在R520上的是抛物波信号，调节R520可调节抛物波信号的幅度，也就调节了枕校量。加在R523上的是直流电压，调节R523可调节行幅

枕校电路－分立电路

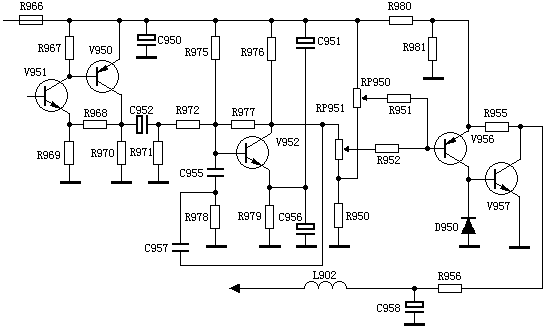

该电路摘自金星D2918机型枕校电路，和枕校电路-1相比，仅多了V951、V950两级放大，其缘由是场锯齿波不是取自场偏转线圈取样电阻，而是从TDA8838的（46）脚获得，因幅度较小，所以加了两级放大。

枕校电路－分立电路

使用此枕校电路的机型有：韩国三星MC-15机芯、金星C6418、V6458、牡丹64C1、乐华CT6388W等。

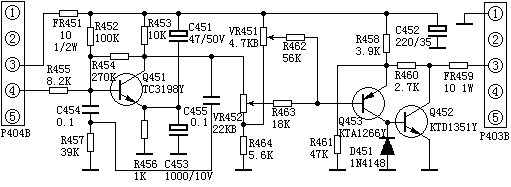

场锯齿波电压经P404的（4）脚送到枕校电路，R455、C454、R457组成积分电路，对场锯齿波积分，形成上凸的抛物波电压，加到抛物波整形放大管Q451的B极，经放大、整形后从C极输出9V（峰-峰值）的下凹抛物波电压，然后经VR451、VR452、R464、R463、R462组成的水平幅度调整、左右枕形失真调整互联网，加到Q453、Q452组成的复合管的B极，经放大后从Q452的C极输出12.5V（峰-峰值）的抛物波电压，最后经FR459、P403的（3）脚送到行扫描电路，对行扫描电流调制。达到校正枕形失真的目的。
VR451是行幅调节电位器，VR452是枕形失真调整电位器。
