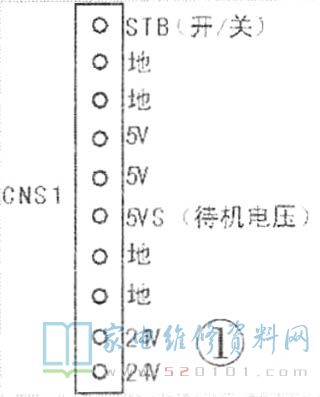

拆开后盖通电,测量开关电源板上的10脚排插CNS1各引脚电压,如图1所示,只有5VS端有5V电压,而+5V和24V端电压为0V。当按下遥控器上的开机键时,STB 端有4.6V电压,这说明CPU的开/待机控制正常,问题应在开关电源板上。

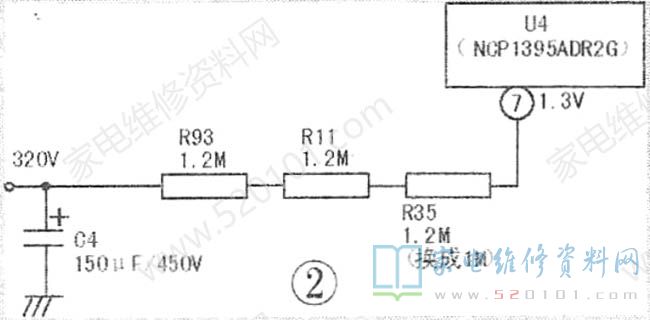

因手头无该型电源板的电路图纸,只能对照实物进行剖析。该机电源驱动集成块为U4,其脚通过外接3只串联的1.2MΩ的贴片电阻与全桥整流所得的320V电压相连,由此获得启动电压,如图2所示。依据以往的经验,此类高阻值电阻易阻值变大或开路。焊开坐落于中间的R11,分别测量这三只电阻的阻值都正常。

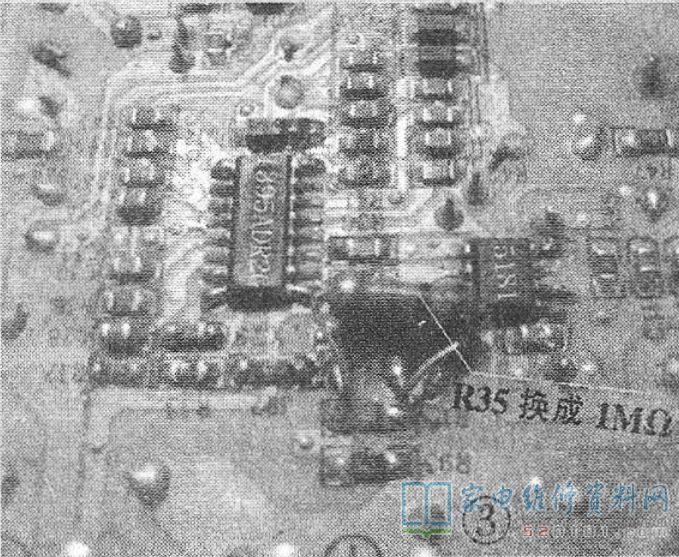

把R11焊回后,再测U4的⑦脚电压时,电视机的白色指示灯忽然闪烁,能二次开机了。原来数字万用表还处于电阻挡,为⑦脚间接提供了电压,无意中导致二次开机。此时⑦脚的电压为1.3V。关机再开,问题依然,这个时候测⑦脚的电压为1.0V。两种状况⑦脚电压仅差0.3V。决定将R35阻值降低到1MΩ试一试,因手头无此类贴片电阻,于是只能换上普通1MΩ/1W电阻,如图3所示。改动后开机,所有正常,再测⑦脚的电压恢复到1.3V。
