液晶屏一般问题检修办法

a.背光板：背光灯源的供给

检修办法:
1、黑屏（背光板灯源不亮），一般为背光板不好的。
2、黑屏（开机时背光灯闪一下就黑屏），一般也是背光板不好的。
有的液晶屏是在屏的左右各有一个背光板。有任何一个背光板不好的，也会出现黑屏的问题。

b.逻辑板：将主板提供过来的数字信号转换成为控制液晶屏透光或阻挡光线透过的逻辑信号

检修办法：
1、黑屏（背光板亮），这种问题一般为逻辑板不好的
2、画面有噪点或者有图像出现色斑。这种问题一般为逻辑板不好的
c.显示屏：控制光线透过或不让光线透过（显示屏不好的不作修理）
备注：
液晶屏的组成比较简单，修理只须围绕着背光板和逻辑板来修理就能了。通过问题现象剖析和修理代换确定问题范围。然后进行电路修理。

2、驱动板修理

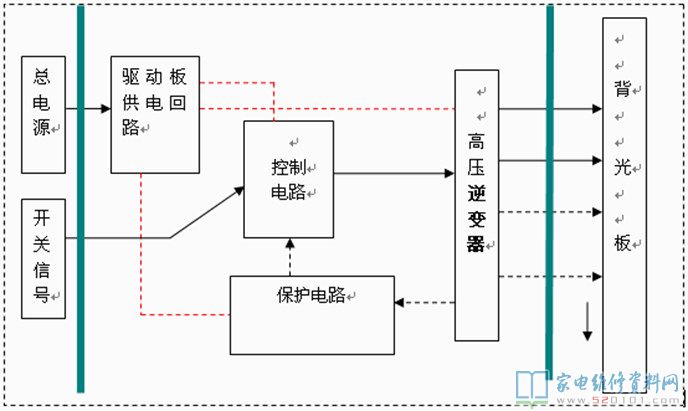

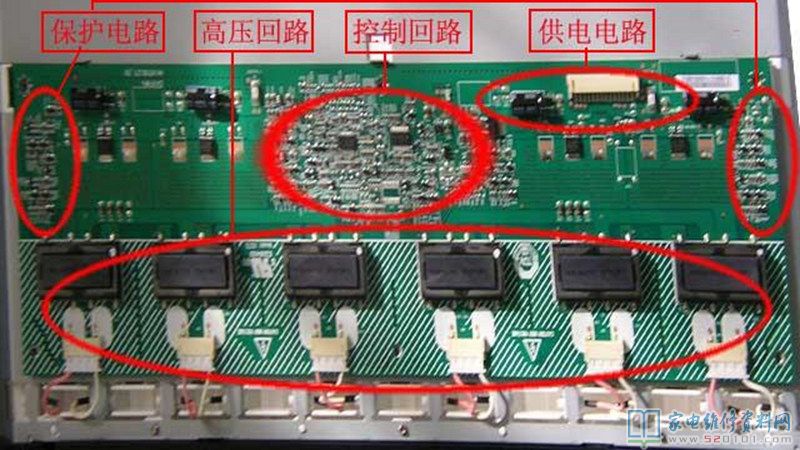

1、驱动板的简单构成，一般是由电源供电，高压逆变，控制电路和保护电路等几部分组成 。

1．电源供电电路

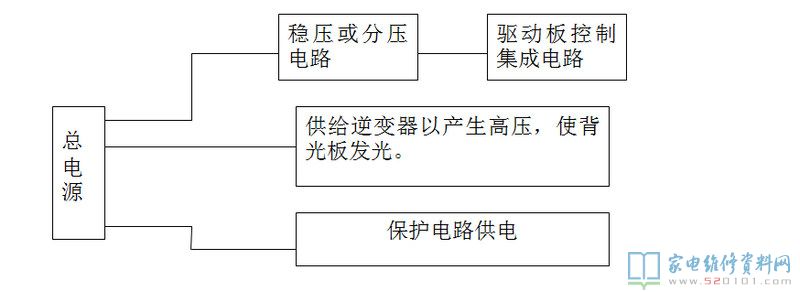

电源供电电路的总电源都是因为电视机的电源供给，一般为12V（小屏幕） 或者24V（大屏幕）。驱动板电源回路一般如下

2、驱动板之黑屏（背光板不亮）

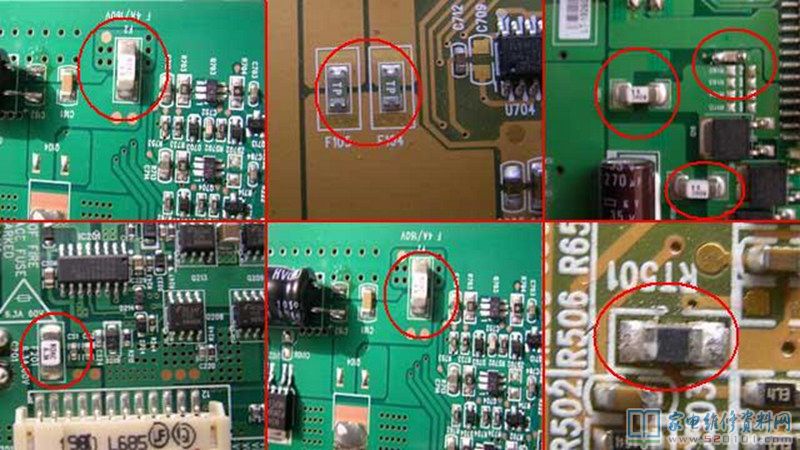

（1）.黑屏（背光板不亮）多数为驱动板电源电路问题，电源电路一般都有多级保险丝。保险丝元件位号一般以F开头。见下图在修理中最容易见到的一般多为保险丝开路。保险丝在电路一般都有标注，当测得有保险丝开路时，先测后级有没短路。假如后级没短路。可以直接更换保险丝，然后老化试机。

（2）.有的屏的控制电路供电会有一个稳压或分压电路。修理时要测控制电路供电是不是正常。

3、驱动板之黑屏（背光板闪一下黑屏）

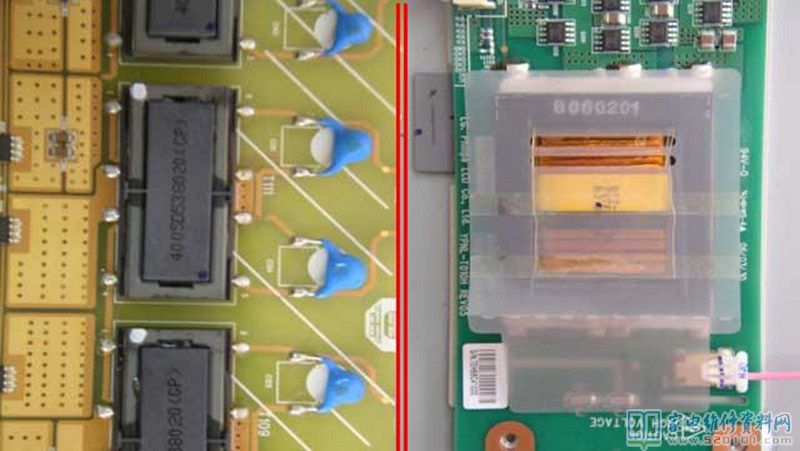

1. 背光板等源闪一下黑屏，一般为高压逆变和保护电路问题。在此问题中高压逆变器损毁较多,可以通过多个变压器的对比阻值测量来断定不好的部位.

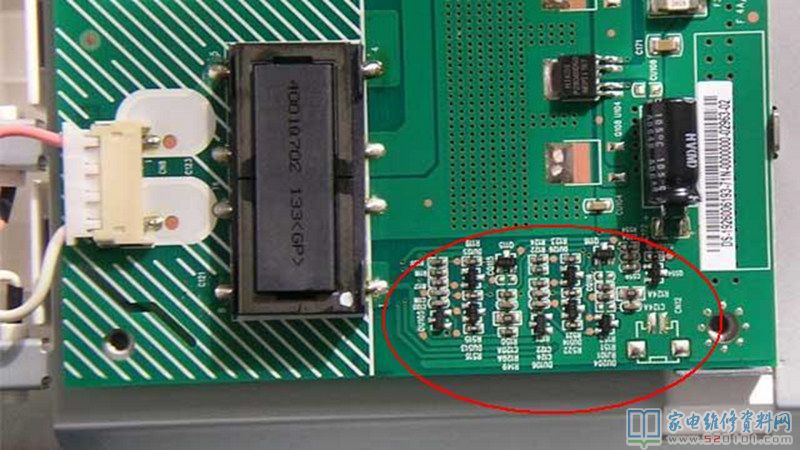

2.还一种是保护电路问题，保护电路一般在驱动板的上下两端或者每个变压器的输入端。因为没图纸，多使用对比阻值测量修理。通过不一样的变压器的保护电路的重点阻值来逐步判断问题元件

3、逻辑板的修理

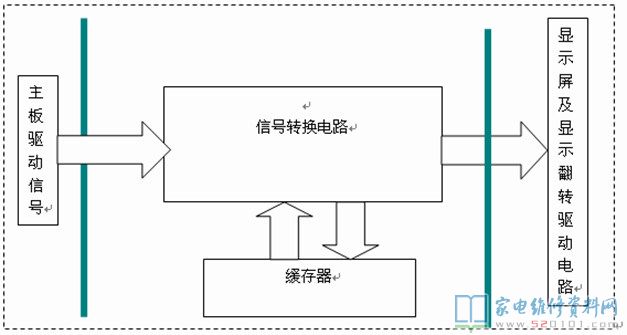

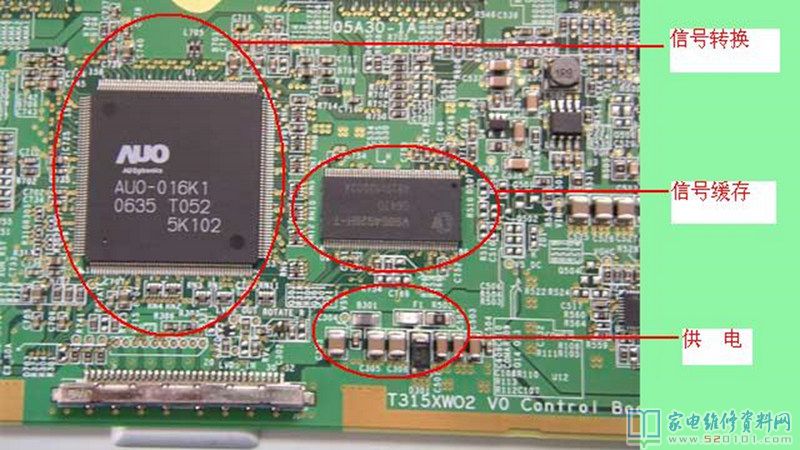

逻辑板的一般是由供电，信号转换，信号缓存电路组成。

1.第一说供电，因为逻辑板的供电电压较低，一般在5V以下，所以供电电路问题较少。不过在修理中还是测一下供电电阻或保险丝。假如有供电电阻或保险丝开路，就会出现黑屏（背光板亮）的问题出现。

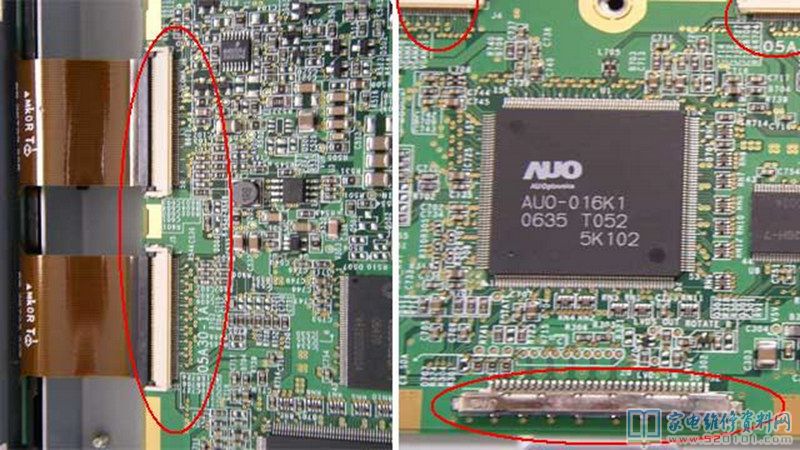

2.信号转换一般由一个集成电路完成。假如出现黑屏（背光板亮），供电正常时就大概是这个集成电路不好的。
3.信号缓存电路，一般是由一个或两个缓存器组成。假如缓存器不好的，可能画面会有斑状干扰，像癣状画面。
4.逻辑板因为电压较低，元件不好的问题不为多见，无论是黑屏还是画面有癣状干扰等，非常重要的就是电路和连接正常。所以排线的检查非常重要。排线因为引脚多容易有虚焊或者连接不实。多数问题检查排线或者重新插一次就大概正常。有些排线插座因为几次插拔会出现虚焊，补焊即可。

4、备注
液晶屏因为没图纸与比较娇贵，所以在修理最好不要带电修理，宜使用电阻测量修理法。
在修理时最好戴上防静电手腕，或者在修理前洗一下手，用湿手巾擦一下手或身上。放一下静电。以免引非必须的问题
因为难找到原型号的元件，在进行元件的代换时，尽可能用规格相近的元件。在代换保险丝时，应该注意保险丝的额定电压和电流，不要用相差过多的代替，更不可以用短路线代替。
