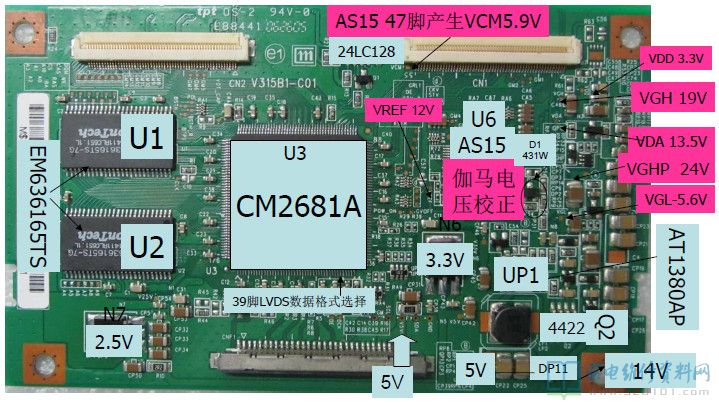

奇美V315B1-L01元器件：EM636165TS、CM2681A、AT1380AP等。电压参考:VDD 3.3V、VGH 19V、VDA 13.5V、VGHP 24V、VGL 5.6V。

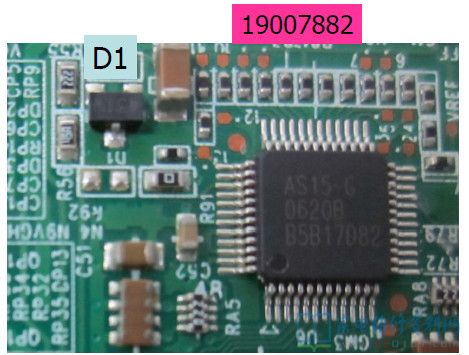

1、U6（AS15）介绍
U6（AS15-G）损毁将出现图花，图发白，无图，自动关机无光等,损毁触摸IC表面紧急发烫。AS15与HX8915-A可通用，适用于其它型号的屏：V315B1-L01 V315B3-L01 V315B1-L08 V315B3-L04，还适用于LC22ES61主板物料编号：19007882D1①C 12V②R 2.4V③A接地,损毁出现U6无VREF供电导致无图。更换时应注意脚位的正确性。CPT屏上有用 R C是相反的若代换要将正面朝下安装。可与“N1B”直接代换。
2、奇美V315B1-L01逻辑板电源原理图
3、问题元件引起问题现象及其判断办法
1、U6 损毁出现无图，图不好的，可通过触摸芯片温度判断，若损毁会紧急发烫
2、U3假焊或损毁出现无图/热机无图，图不好的/热机图不好的等。若损毁可测N7 2.5V N6 3.3V对地阻值是不是变小短路等。（正常时为320欧左右）
3、N7 2.5V 电压偏高或偏低，出现热机图不好的，也可测其阻值，阻值低于300欧时即为N7损毁。
4、N63.3V电压偏高或偏低，出现热机图不好的，也可测其阻值，阻值低于300欧时即为N6损毁。
5、13.5V，24V,12V 滤波电容击穿出现无图。
6、保险开路，及其它各供电电压短路出现无图。
