接修一台LC26AS28彩电，伴音正常，无图像。通电试机，背光亮，但无图像、无字符。测得逻辑板无上屏电压输入，拔下上屏线，测得主板上的上屏电压输出端电压为0V。据此判断，本机问题部位在上屏电压形成电路中。

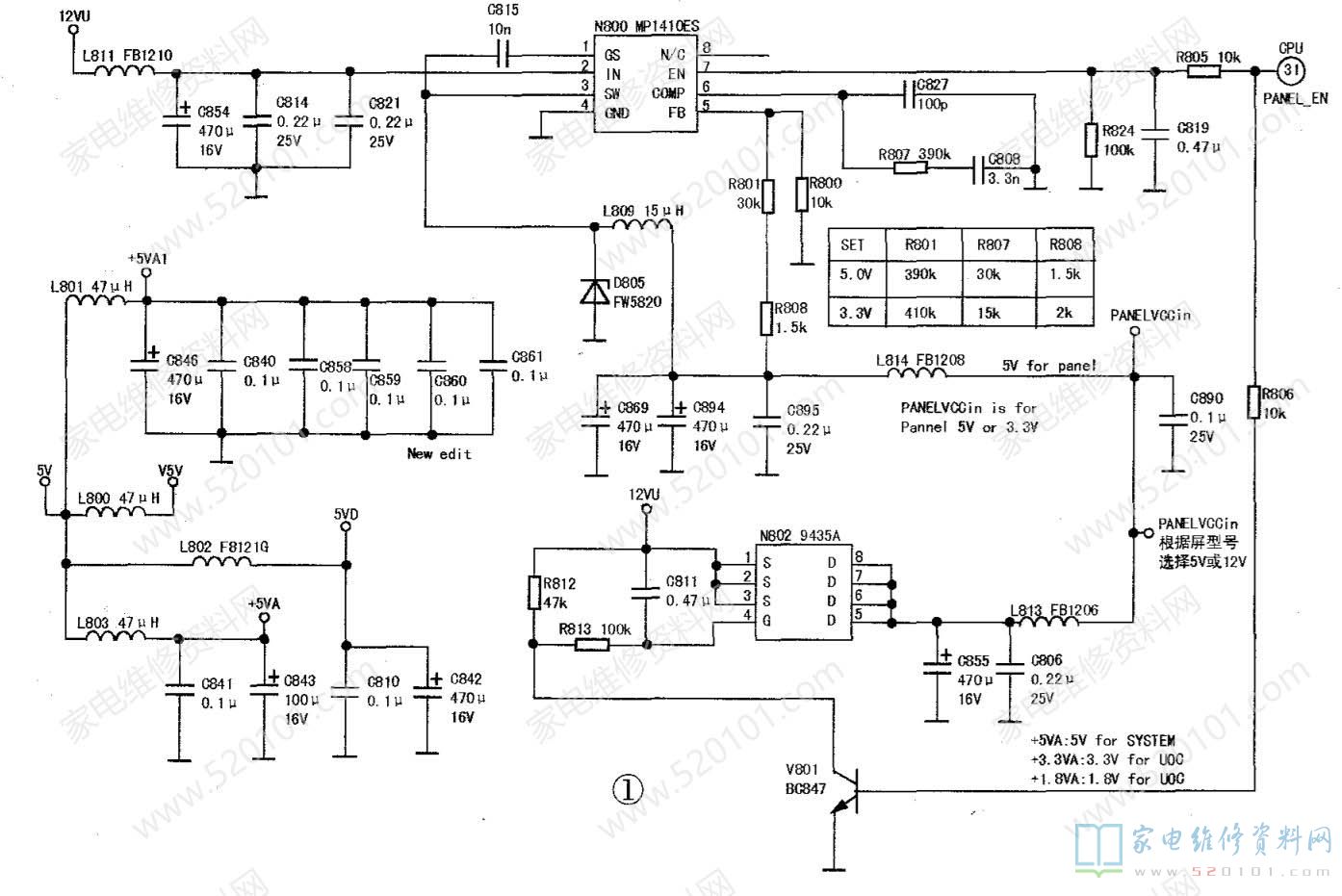

该系列彩电主板为了能配接多种型号液晶屏，其上屏电压形成电路输出电压有3.3V、5V和12V选择，如图1所示。
改变电阻R801、R807和R808的值，可使稳压块N800输出3.3V或5V电压。若液晶屏所需电源电压是+12V，则不安装N800及其外围元件，电源板送来的+12V电源通过增强型P沟道MOSFET管N802、控制后，经电感L813供给逻辑板。
本机上屏电压为5V。二次开机后，微处置控制器N001的31脚发出4.5V的高电平信号，N800内部电路启动，其③脚输出的+5.0V电压，通过电感L814供给逻辑板;待机时，N001的31脚为低电平，N800内部电路不启动，其③脚无电压输出，逻辑板停止工作，整机处于待机状况。实测N800的①脚输人电压12V正常，且⑦脚为高电平，但③脚电压为0V，怀疑N800损毁，换新后试机，问题排除。
