TCL PWL37C电源板电路组成与问题修理

在稍早期的TCL液晶彩电中，使用PWL37C型电源板的机型较多，如LCD26M61、LCD32M61、LCD27K73、LCD32K73、LCD37K73、L42E9 L42E77等。
PWL37C型电源板又分为PWL37C01/02/03三种型号，它们的电路相同，不同在于输出电压插座不同， PWL37C01型板的插座为“大”插座，而PWL37C02、PWL37C03型板的插座为“小”插座。
1.待机电源

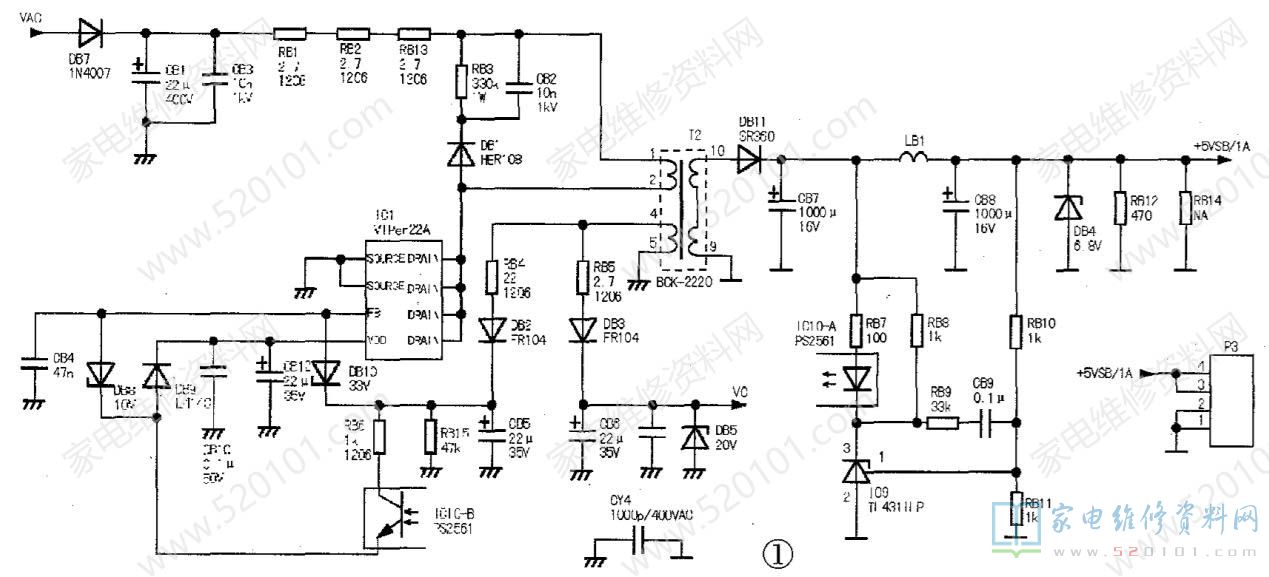

待机电源为典型的反激式，单芯片为VIPer22A， 如图1所示。接通电源后，电源输出插座P3的③、④脚就应有+5V电压输出，给主板CPU电路供电。另外，在热地侧，副开关电 源变压器 T2的④-⑤绕组还会输出一组电压，整流滤波后输出+20V，供给主电源的PFC振荡电路和PWM振荡电路。

假如输出电压不稳定，则检查以IC9为中心组成的稳压控制电路。TL431 是三端精密稳压器，其稳压计算公式如下:输出电压=[+1]X2.5V。其中，TL431①脚外接上拉电阻，概念为R1;TL431①脚外接下拉电阻，概念为R2。正常工作时，TL431的①脚电压为2.5V，假如该脚电压异常，则说明TL431损毁或其外围元件有问题。
问题现象1:无+5V电压输出。剖析检修:检查待机电源电路，发现IC1的⑤~⑧脚电压为0V，经查限流电阻RB13端头焊接部分已脱焊。建议将RB1 RB2.RB13这3只限流电阻换成功率为1W或2W的同阻值电阻，以免第三损毁。
问题现象2:+5V电压在3V左右波动。剖析检修:空载试机， +5V电压仍较低，这说明问题在待机电源部分。测试输出电压电路中的稳压二极管DB4和DB5，发现DB5击穿，换新后问题排除。另外，该电路中稳压二极管DB5、DB10、DB8易损毁，其问题现象多表现为+5V电压在+4V左右波动。
问题现象3:+5V输出电压只有+4V。剖析检修:空载试机， +5V电压仍较低，这说明问题在待机电源部分。直观检查发现+5V滤波电容CB7.CB8已鼓包，换新后问题排除。
2.开/待机控制电路

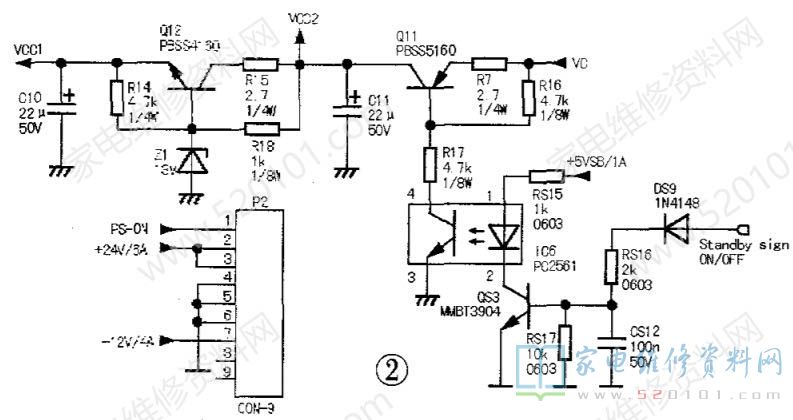

开机时，电源板上插座P2的①脚收到从主板送来的高电平开机信号，通过DS9.RS16加到三极管QS3的b极，如图2所示，这个时候QS3导通，5V电压通过RS15后流过光耦IC6的①、②脚，此时IC6的③、④脚内部的光敏三极管导通，随即Q11导通，这个时候待机电源输出的约20V的vC电压，通过Q11给PFC电路提供+19V左右的工作电压，再通过Q12稳压后给PWM电路提供+12V左右的工作电压。

待机时，PS-ON信号为低电平，QS3因b极为低电平而截止，光耦IC6不导通，Q11、Q12均截止， PFC和PWM电路因失电而停止工作。问题现象:+5V电压正常，但无+12V和+24V电压输出。剖析检修:测+5V待机电压正常，用导线将+5V电压接到开/待机控制端，测电容C5两端电压只有+300V，这说明PFC电路没工作;测PFC振荡块IC2的供电端14脚电压为0V，该电压由变压器T2的④-⑤绕组产生。检查该供电电路，发现三极管211击穿，电阻R7开路。更换损毁元件后试机，问题排除。

3.PFC电路

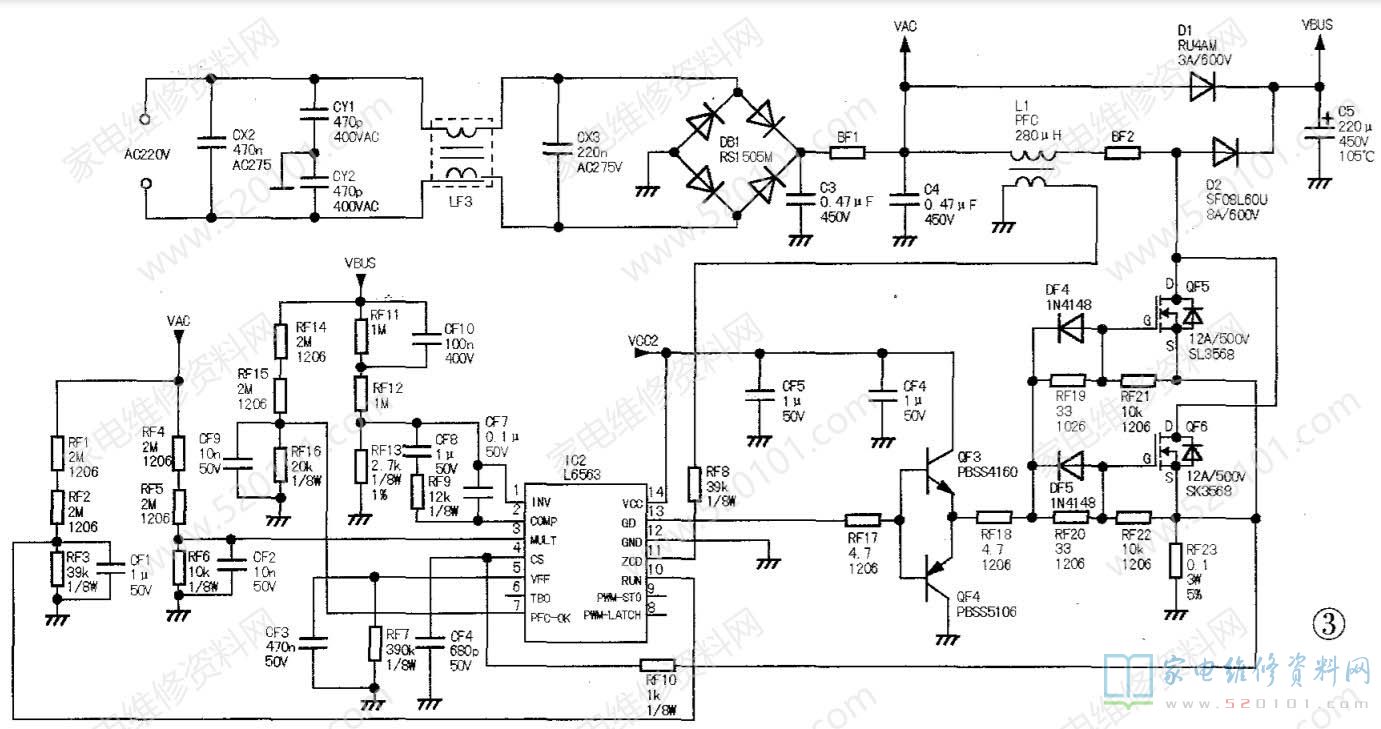

集成块IC2与开关管QF5、QF6 等元件组成的PFC电路，如图3所示。当IC2的14脚得到19V左右的供电后，IC2开始工作，从13脚输出脉冲信号，由QF3、QF4组成的推挽电路交替工作于导通与截止状况，功率管QF5和QF6工作于开关状况。
当QF5或QF6导通后，整流后的市电对储能电感L1进行充电，电能转化成磁能储存在L1中;当PFC的驱动信号是低电平常，QF5.QF6因G极为低电平而截止，此时l1中储存的磁能释放，经D2整流、C5滤波后与VAC电压叠加，输出370V~410V的电压VBUS。
L6563的主要引脚功能:①、②脚为稳压取样控制端，若这两脚外接元件损毁，则输出的PFC电压或过高或过低;④脚外接-只电阻来测试流过开关管的电流，在内部电路有哪些用途下，以控制开关管的导通时间，假如④脚电压大于1.7V，IC将关断;⑦脚为PFC输出电压的测试端，外接取样电阻，正常时该脚电压在0.26V~2.5V之间，若超出这一范围，IC将会关断;10脚通过电阻分压对+300V电压进行测试，当输人市电电压过低，导致该脚电压低于0.52V时，IC关断，以达成输入欠电压保护功能。
问题现象1:开机烧保险。剖析检修:检查发现开关管QF5击穿，但换新后又第三损毁，对该部分电路中的其他易损件QF6、QF3、QF4、C5等进行检查，发现C5容量变小，换新后问题排除。
问题现象2:开机后，光栅闪烁。剖析检修:开机后测得电源板输出的+12V和+24V电压均不稳定，并测得C5两端电压仅为300V，说明PFC电路未工作。
检查IC2的14脚供电正常。断电后在路测量IC2的各脚阻值，发现①脚对地阻值非常小，检查其外围元件，发现电容CF7漏电，换新后问题排除。
问题现象3:更换PFC电路部分元件后，PFC电压高达500V。剖析检修:该电源板原是保险管熔断，开关管QF5、QF6击穿，将这类损毁元件更换后开机，测得C5两端电压高达500V，立即关机。
PFC电压高，说明PFC振荡块IC2的稳压控制电路有问题。IC2的①、②脚为稳压取样控制端，重点检查这两脚外接元件，发现①脚外接电阻RF12开路，换新后问题排除。

4.PWM振荡电路

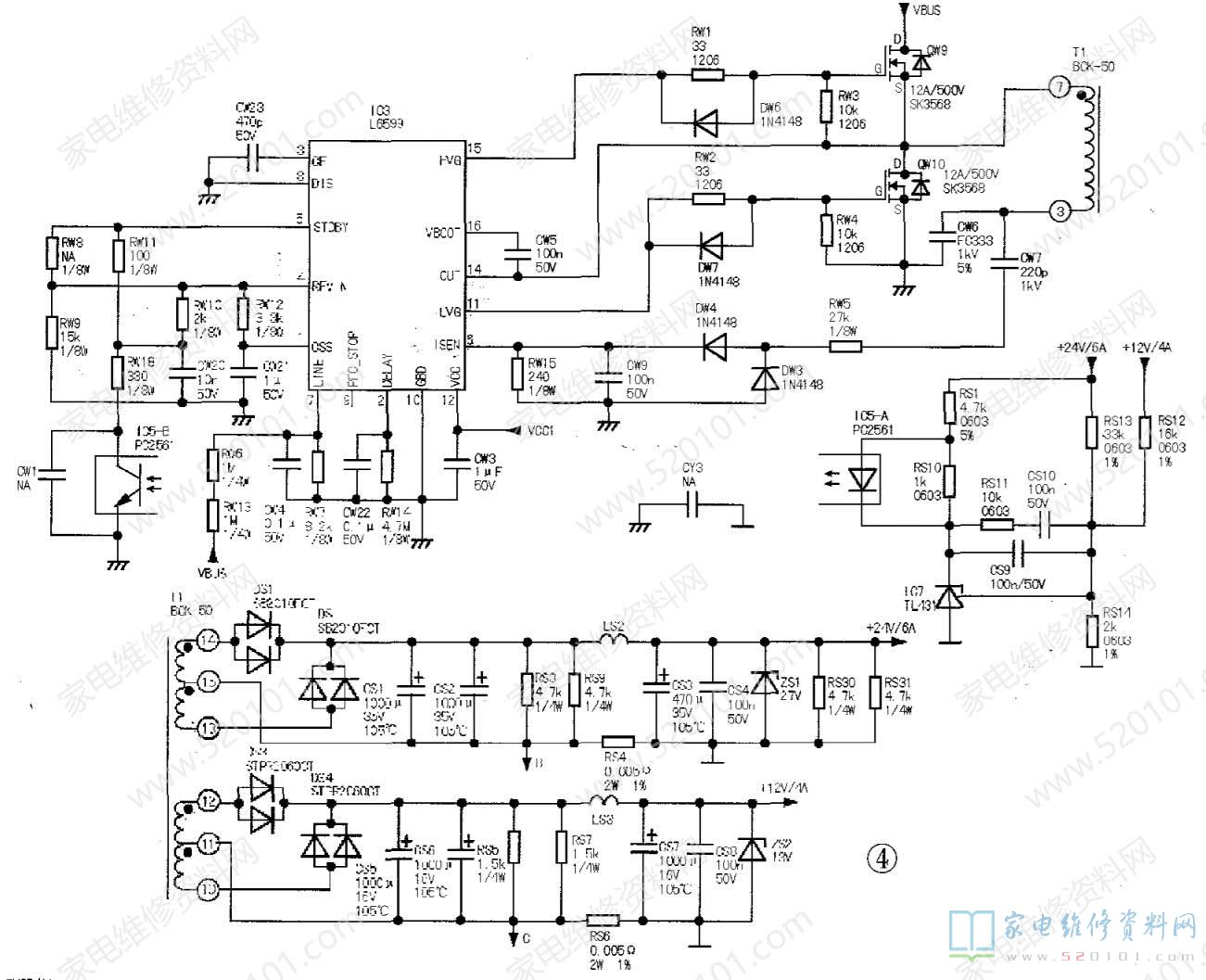

PWM振荡电路如图4所示;当IC3的12脚得到供电后，IC3开始工作，从11脚和15脚输出脉冲信号，关管QW9和QW10轮流导通和截止。
IC3的⑦脚外接电阻RM6、RW13对PFC电压进行测试，正常时，该脚电压在1.25V~6V之间，当该脚电压低于1.25V时，IC关断。
T1次级感应电压经过整流滤波后，得到12V和24V电压。其中，+12V供给主板用，+24V电压供给背光驱动板。值得一提的，此处的整流二极管DS1~DS4，为肖特基二极管，特征为正向压减少、电流大，不可以换用CRT电视用的整流二极管。问题现象:开机后，+5V电压正常，但无+12V和+24V电压输出。剖析检修:开机后测得+5V待机电压正常，用导线将+5V接到开/待机控制端，测得电容C5两端电压为380V，这说明PFC电路工作正常，问题缘由应是IC3工作不正常。第一检查IC3的⑦脚外接电阻，发现RW13开路，换新后问题排除。
5.保护电路

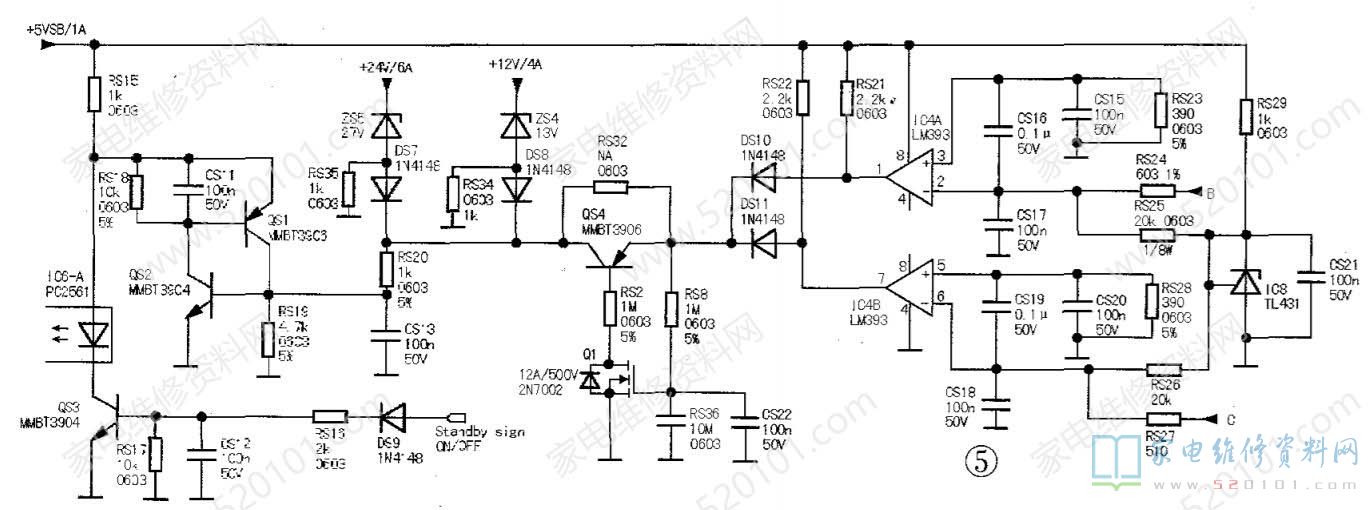

该电源的保护电路如图5所示。若开机瞬间有+12V、+24V输出，随后立即降低为0V，这一般表明电路已进人过压或过流保护状况。在具体判断问题缘由时，可依次断开过流保护运放输出端的二极管DS10、DS11，过压保护输人二极管DS7DS8，短时通电试机。

若是过压而保护，断开二极管后若输出电压偏高，这个时候应检查电压取样反馈回路IC7及其周围元件;假如输出电压正常，则表明保护电路本身有问题，如过压保护稳压管异常等。
若是过流而保护，应检查输出端是不是有短路现象，过流保护比较器IC4及外围元件是不是正常。
问题现象:开机瞬间有+ 12V、+24V电压输出，随后降低为0V。剖析检修;开机后，测得待机+5V电压正常，判断问题系保护电路启动所致，先断开电源板次级的所有负载，再断开保护电阻RS20，然后把待机+5V电压接到开/待机控制端上强制开机，这个时候测得+12V、+24V电压输出正常且稳定，这说明过流保护电路有问题。接上RS20，计划先后断开过流保护二极管DS10和DS11，当断开二极管DS10后问题不再出现，检查比较器IC4外围元件无异常，代换IC4后问题排除。
