一台夏普LCD-46FF1型液晶彩电，通电后处于保护状况，面板指示灯周期性地闪烁一下、黑屏、背光不亮。按常规，指示灯周期性地闪烁一下是背光问题 ，可能问题部位包含:LED背光灯条、背光灯驱动电路、电源板不好的。
夏普LCD-46FF1A机型的操作与其他夏普机型差别非常大，这两款机型本机操作是触摸式的，LCD液晶面板前面有一张前置玻璃，覆盖了 整机的前面，前面板触摸式操作及工作指示照明灯、夏普商标照明灯、液晶屏幕都被前置玻璃罩盖在后面，因而只能作感应触摸式操作。而其他绝大部分夏普机型的操作键是轻触开关式按键，按键操作柄露出机壳表面，以利于按压操作。
该机通电后还没有做任何操作就灯闪一下，说明机器一通电就处于保护关机锁死状况，在这样的情况下不可以用常规的操作办法进行开机，只能使用强制开机或强制升级办法开机，用这两种办法开机事实上是解除微处置器的开机保护锁死状况。
强制开机的操作办法是:通电后，在前面板照明灯周期性闪烁一下的状况下，长按住本机面板上的"POWER"键不放，持续大约5s松开，同时按住本机前面板"vOL-"键和"TV/AV"键不放，再按住"POWER"键直到照明灯长亮，松开各键，屏幕出现光栅，察看屏幕左上角出现“K”字符，表明电视机进时入K模式，同时按下本机前面板的“CH-”键和"VOL-”键，机器进入修理调整模式，屏幕上显示共计20页的调整菜单文本。
用以上办法强制开机后屏幕点亮，在处于修理调整模式下字符显示正常，照明灯一直亮，但不定时黑屏，过一会又自动重启屏亮，这样反复几次后保护关机，照明灯周期性闪烁一次。
在屏亮时，看到屏上显示背光灯保护LAMPE RROR 5次的灯保护提示，据此确认电视机已进入灯保护5次锁死状况。想在自动关机前清除灯问题保护记录，但由于频繁自动开/关机而没办法进行。想第三强制开机却开不了，由于看到了灯保护5次的记录，怀疑是电源板内背光驱动电路不好的，便换用新电源板，然后强制开机，此时问题现象发生了变化:背光灯点亮，仍黑屏，说明问题不仅在电源板，还可能T-CON板也没工作。想测T-CON板的VGH、VGL、12V电压，由于台座架挡住了T-CON板，没办法测试上述电压。断电先拆下台座架，第三强制开机，发现又不可以强制开机，改用强制升级，也不可以强制升级。
当背光灯条开路、背光驱动电路问题T-CON板损毁、LVDS线接触不好的LCD屏不好的、电源板加给T-CON板的12V不正常时，都会引起不可以强制开机。因此，要分别验证背光电路和T-CON板。先从验证背光入手，强制开启背光:把电源板PD插座10脚通过1kΩ电阻接PD插座的11脚，把电源板LB插座背光开启SBT脚、背光亮度控制DIMMER脚分别通过1kΩ电阻接BU5V，给电源板接上220V电源后发现背光不亮。仔细研究该电路，发现本机主板对电源板背光的亮度控制有两路: 一路是DIMMER，另一路是OFL。在实质电路板上，这两路一般只能使用一路，本机中给DIMMER加高电平不可以开启背光，因此，决定把LB插座的OFL脚加高电平看是不是能点亮背光，把OFL脚经1k电阻接BU5V ，结果背光点亮，看来电源板内背光驱动电路和LCD屏内背光灯条没问题。下一步应当测试T-CON板。仔细查询T-CON板的LVDS排线两头的排插，发目前T-CON板这一侧插头稍有倾斜，没完全插到位，干脆把LVDS排线拆下来，把两头的插头金属接触片用橡皮擦拭干净，并完全插入到位，强制开机，能进入修理模式，电视机工作正常。到此，确认这台电视机有两个问题:一是LVDS排线虚接，有时能接触上，有时不可以接触上，导致机器有时黑屏或有横道或横线;二是电源板不好的。
为了把问题弄个水落石出、真相大白，把新电源板拆下换上原机电源板，这个时候问题现象又重现:能强制开机，背光能亮，LCD屏幕能正常显示字符及雪花，但过几分钟后又黑屏，过一会又自动重启屏幕正常发光，过一会又黑屏，这样反复几次后 ，保护关机。
因为前面已验证T-CON板无问题，现强制开机，同时测试电源板供给T-CON板的12V供电，发目前7V~8V间起伏。当高于7.5V时，屏幕发光正常显示字符;当降低接近到7V时，黑屏，同时背光灭，发光一黑屏发光，如此几次反复后，保护关机。费了很久，结果测到是T- CON板12V供电低。测量电源板内为T-cON板提供12V供电的Q7909输入端①脚电压为13V，但测量输出端②脚发现电压在7V~8V间波动，测量接地端3脚0V（正常），测量开启控制端④脚电压2.7V，到此可以断定是Q7909本身不好的。更换Q7909后开机，机器恢复正常。
修理总结:检修这一问题过程中，走了弯路，费了不少时间。本来，T-CON板12V供电偏低，是这一机型的典型问题，问题本身没困难程度。网题在电源板给T-CON板12V供电不正常，应表现为其一，面板的照明灯应当是周期性地闪烁两次，而不是本机的周期性地闪烁一次;其二，假如电源板内为T-CON板供电的Q7909不好的，换为新的电源板后问题立刻排除，电视机应恢复正常工作，而本机仍然不可以正常工作。引起这两点不可理解现象是什么原因什么呢?
经过长期的考虑，终于找到了答案:用户此前找了别的人修理没修好，而且为了判断问题，曾断开过主板到电源板PD插座背光问题保护线，在断开这两根线后反复多次地通电与断电查找问题缘由的过程中，由于背光不亮，在主板微处置器中记录了灯问题5次的记录，并进入问题保护锁死的状况，将来不论何时通电，无论是不是操作开机键，面板上的照明灯都会一通电立刻闪烁一次。 而且还由于前修理职员在拔LVDS线后，因安装不到位致使开机后主板与T-CON板间的总线通讯不通，即便换为新电源板仍不可以强制开机，也不可以强制升级的奇怪现象。

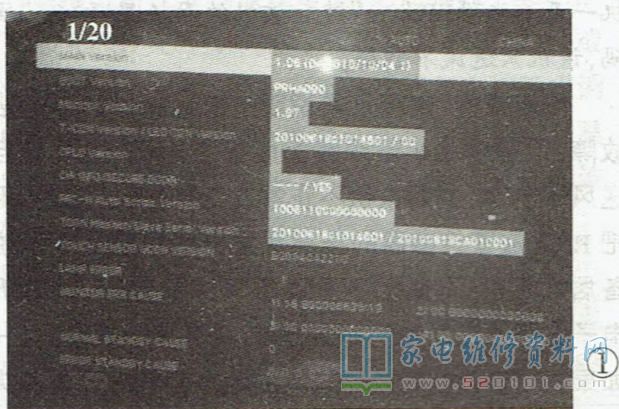

在背光保护问题时，进入修理模式，会看到背光灯保护次数累计数值。图1就是进入修理模式后第一页的文本字符，修理模式显示的文本内容共20页，1/20表示第一页，20/20表示第20页。图1中的字符LAMP ERROR项是背光灯问题，其右边的数值:“1”表示发生过1次背光灯问题，显示“MonITOR ERRCAUSE”表示发生保护过的LCD显示屏内容清单，共可记录4次显示屏保护清单，由于图1中显示的是只发生过一次显示屏保护，因此只在清单的第-项记录了保护，后面的第二至第四项记录内容为空。在电视机背光问题没排除的状况下，假如连续开机5次，电视机就会发生5次背光保护，在图1中背光保护次数记录处"LAMP ERROR"右边就会显示“5”，此时微处置器就会进入保护锁死状况，再按正常的操作办法将不可以开机，只能使用强制开机的办法开机。强制开机后，进入修理模式消除5次灯保护记录，将来就能用一般的开机办法开机了。假如不清除灯保护记录，断电后下次通电开机时仍然不可以用一般的办法开机，仍然要用强制办法开机。

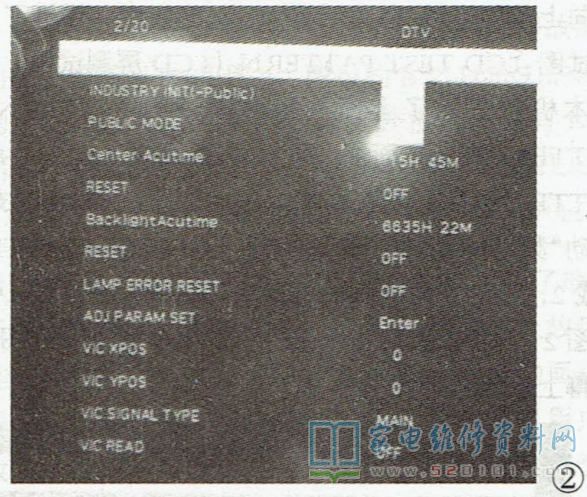

前面已经介绍了强制开机的办法，下面介绍清除灯保护记录的办法:先按前面介绍的办法强制开机进入修理模式，此时屏幕显示修理调整模式，修理文本显示的第一页，按方向键的向上键向上翻页/按方向键的向下键向下翻页，翻到第二页文本，按动“频道+”键向上选项，按动“频道-”键向下选项，选中图2中的LAMP ERROR RESET行，按方向键的向右键使OFF变成ON，再按方向键的中间键“OK”键确定，清除去灯保护记录，此时按方向键的向上键返回到第一页，可看到LAMP ERROR的值已变成“0" ，关机断电后第三开机时就不会进入保护状况，按下电源键就能开机了。

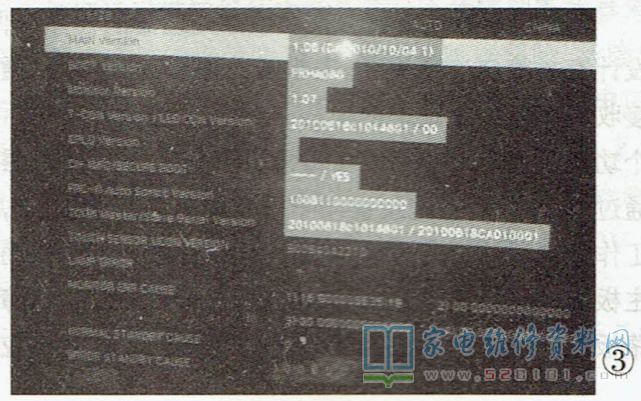

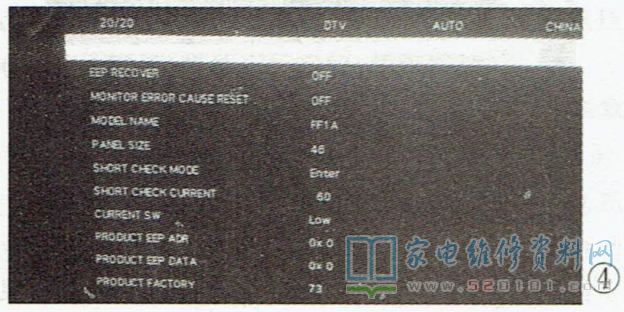

图3中显示器保护项MonITOR ERR CAUSE有四项内容，第一项“16 BO0006635:19"中“16"表示背光保护，“6635:19”表示总开机时间达到6635小时19分时发生的背光保护。如何清除图3中MonITORERR CAUSE项右侧的四项保护记录呢?在修理模式文本菜单下按动方向键的向上或向下键，把修理模式文本翻页到第20页，再按动频道向上键或频道向下键，把光标移动到从屏幕顶部向下数第三行MonITORERROR CAUSE RESET项，见图4所示。
然后按动方向键的向右键，把OFF变成ON，再按动方向键中心的确定键OK ，就能清除四项纪录值。

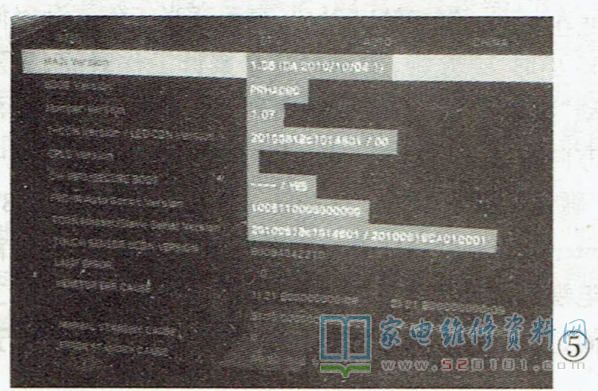

在T-CON板问题时开机后就会发生保护关机。这个时候假如进入修理模式，会看到问题代码“21”。假如T-cON板没12V供电，或是主板到T-cON板LVDS排线没插好或是接触不好的，这两种缘由都会导致开机后T-CON板不工作，开机后主板内微处置器通过IIC总线主动访问T-CON板时，T-CON板不可以向主板微处置器发出应答信号，主板微处置器据此断定T-CON存在问题，微处置器进入保护关机程序，同时在图5中MonITOR ERR CAUSE项的右侧，显示问题代码"21"。
图5中显示器问题的四项记录中，记录了2项，分别是第1项和第2项，说明该机共发生过两次T-CON板问题，对于T-cON板发生的问题，还会在下图5中的最下一行进行问题代码的记录:ERROR STANDBY CAUSE*50 50 0 0 0”，从这个数据格式可知，共可记录5次，由于本例中共发生了两次T-cON板问题，因此，在首次和第 二次的记录数据以两个“50"来表示，而后三项为“000" ，说明后三次没发生问题。图5中的问题记录代码21的清除，与前面说过的问题代码16的清除办法是一样的。

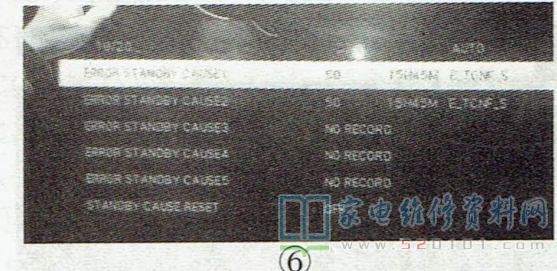

图5 中ERROR STANDBY CAUSE"50 50"这两个“50”代码的清除，则要根据下面的操作办法来清除：按动方向键的向上或向下键翻页到第19页，见图6。按动“频道+”或“频道一”键，把光标移动到图6中最下一行:STANDBY CAUSE RESET ，按动方向键的向右键把“OFF"变成“ON"，按动方向键中间的“确定”键，就清除去19 页上面5项保护记录代码“50"。

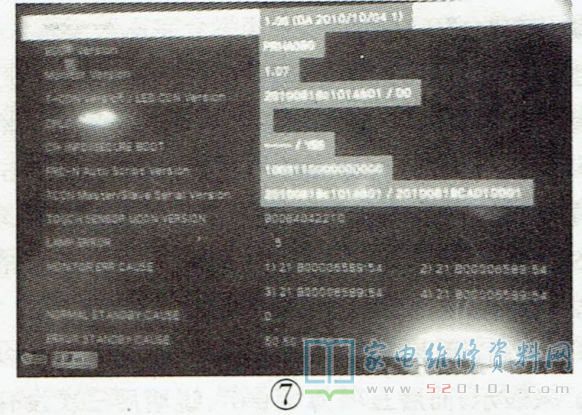

图7是电视机产生问题后，用户或修理职员在电视机有问题的情况下多次通电开机，电视机发生了多次保护后，主板微处置器产生的问题记录LAMP ERROR“5"，这表明已发生了5次背灯保护记录;MonITORERR CAUSE右边，四项的问题代码“21"表示T-CON板发生了四次保护记录;ERROR STANDBY CAUSE的右边记录了5个问题代码:"50 50 505054”表明电视机发生了四次T-CON板问题代码“50”， 说明T-cON板保护记录发生四次，而且发生过一次问题代码“54”的主板问题。

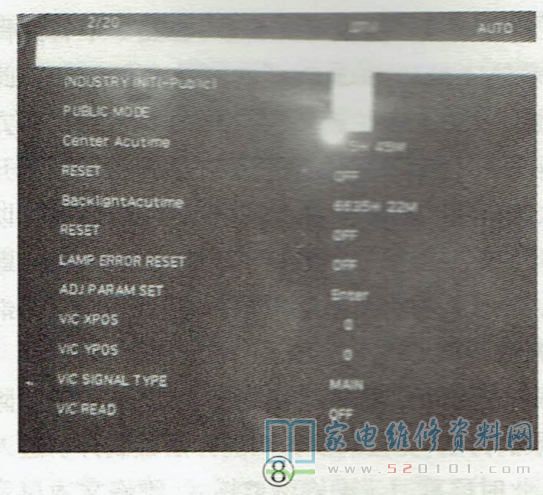

电视机开机工作时间、背光工作总时间的显示及清零，见图8。进入修理模式，翻页到第2页，图8中Backlight Acutime“6635H 22M"表示背光工作累计时间是6635小时22分钟，要清除这个累计工作时间，仅需按动“频道一”键，把光标移动到下一行的RESET，再按动方向键的向右键把OFF变成ON，按动方向键中间的“确认”键，就把“6635H 22M” 清到零。图8中，Ccnter Acutime"15H 45M" :表明上次清零后，到目前时间电视机累计工作了15小时45分钟，要清除这个工作时间，仅需按动频道向下键，把光标向下移动一行，到"RESET"上，按动方向键的向右键，把“OFF”变成“ON" ，再按动方向键中间的“确认"键，就把“15H 45M"清零。

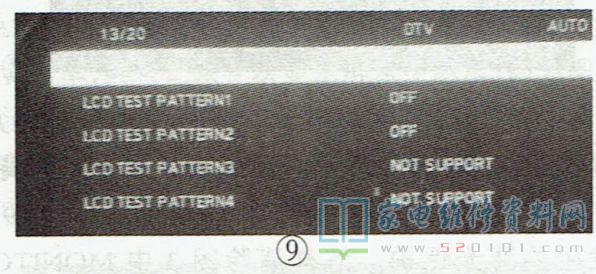

屏幕测试图 :不同品牌的电视机，为了调试机器和判断问题部位的便捷，在T-CON板内都设计了屏幕本身好坏测试用图案发生器。本机型也不例外，打开T-cON板的测试图案显示在LCD液晶屏上，可以判断图像异常的问题是发生在主板，还是发生在T-CON板及屏体上，要启用屏幕测试图案，见图9。按动方向键的向，上或向下键，翻页到第13页，图9中共设计了四类测试图:LCD TEST PATTERN1-4，但本机型只用了上面的两类测试图PATTERN1和PATTERN2，下面的两类测试图PATTERN3和PATTERN4显示"NOT SUPPORT"表示本机不支持。按动“频道一”键，把光标移动到LCD TEST PATTERN1或2，按动方向键的向右键就能进入测试图1或测试图2中，不断按向右键就能切换不一样的测试图案在屏幕上轮流显示。
目前的平板电视机，在主板微处置器的程序中，都设计有问题自诊断程序，主板微处置器在开机后，通过接收每个电路板送来的电压、电流测试信号，来判断每个功能单元电路是不是发生问题，同时，主板微处置器还通过IIC总线，按地址访问不同电路板内的要紧IC，当工作正常的被访问的IC收到访问指令后，就会自动向主板微处置器发出工作正常的应答信号，而发生问题电路板内的被访问IC，就不可以向主板微处置器发出应答信号，主板微处置器据此就能判断该IC发生了问题，主板微处置器采集到有问题的信息后，为了预防问题扩大、损毁零件，就会进入保护关机程序，同时驱动面板的指示灯以不同次数有规律地闪烁，向检修职员及用户报告问题的地方。但由于事实上发生问题时，状况错综复杂，靠上述简单的采集问题样本，常常发生指示灯报警与问题真实部位不相符的状况，即大家一般所说的问题部位的误报和错报。因此，在检修中，检修技术职员不可以简单机械地根据指示灯闪烁的次数来判断问题的部位，而只不过把指示灯闪烁的次数作为一个问题判断的参考，除去看指示灯闪烁的次数，还要结合修理经验、问题发生特征、问题现象、测试每个电路板内的各路供电电压、每个电路单元的重点电压、切换不一样的信源看问题现象的变化、开启LCD屏幕测试图案、加热法、冷却法、振动法、检查USB卡插槽内部是不是有变形或异物、测试HDMI输入口各引线到地的阻值等，多种方法组合并用，才能准确判断到问题的准确地方。譬如本例问题:通电开机后照明灯周期性地闪烁1下:这表明是背光灯问题。而事实上测试到的问题现象是T-CON板供电12V不对，12V供电不对应当是照明灯周期性地闪烁2下。因此，假如这个问题根据灯闪1下去修，就会走入死路。
在检修本问题的过程中，问题变化多端，有时能强制开机，有时不可以强制开机，强制开机后有背光但黑屏，有时强制开机后屏幕闪现横道横线并且非常快保护关机，有时无规律关机后又重启，上述这样混乱多变的问题现象，常使人怀疑是主板不好的。而这类恰恰是由于LVDS线虚接、屏12V供电正好处于临界状况7V~8V间波动导致，并不是主板不好的。所以假如误判会害死人，误判会让检修走入死胡同。
