更换三星等离子电视逻辑板的感想

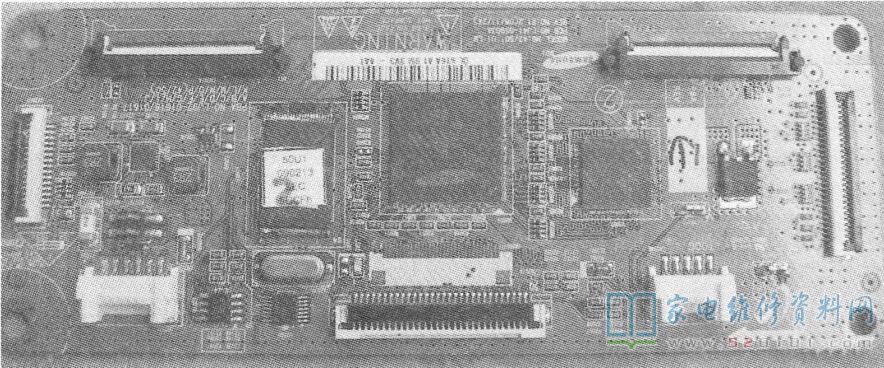

接修一台三星PS42B350B1等离子彩电，有声有光，只有隐约的模糊图像，但屏显菜单正常。从问题现象看应是图像信号处置电路有问题。等离子彩电和液晶电视图像显示原理完全不同，但图像信号处置电路基本相同，主板送往逻辑板也是LVDS信号。用示波器测得主板输出的LVDS信号正常，怀疑逻辑板有问题。该机逻辑板实物如图1所示，有一大一小共两块芯片使用BGA封装。先用吹风机加热逻辑板时图像有变化，接着用电烙铁加热板上那两只使用BGA封装的芯片，发现加热小芯片时图像变化较大，怀疑该芯片有问题，因买不到该芯片，只好使用换板修理。

网上购物一块该型号逻辑板后，上机后黑屏。对比两块逻辑板后发现，虽两块板编号一样，但新购板程序芯片上贴纸标注为“50U1 090213 SEC”，而原板程序块贴纸注为“42U1P 090212 SEC7965H”。从数字上剖析，网上购物逻辑板.应是50英寸等离子彩电用的，生产日期是2009年2月13日。估计黑屏是什么原因可能是程序不对，于是换上原逻辑板上的程序块试机，图像正常，问题排除。
这个实例说明了以下三点:1.同一型号逻辑板，若写入的程序不同，就可能致使图像异常;2.逻辑板的图像处置与时序控制芯片的运行程序存储在外置的存储器中，若图像异常时可通过更换程序存储器来解决;3.只须图像处置与时序控制芯片型号一样就能互换。
