一台格力KFR-72LW/EA1-N1型空调，不可以制冷。该机面板电源指示灯亮着，轻按“开关”键，能启动。操作温度设置、风速大小等键均有效，唯有操作"模式”键无效，设定在“制冷"模式下，屏上虽有“雪花"符号，但室内机吹出的风不冷。查询室外机，风机运转排出的风不热;再看大小截止阀，本该结露却没结露，如图1所示。综合这类现象初步判断室内机正常，不制冷是什么原因可能是室外压缩机未运转或者是管路中制冷剂已经完全泄漏。

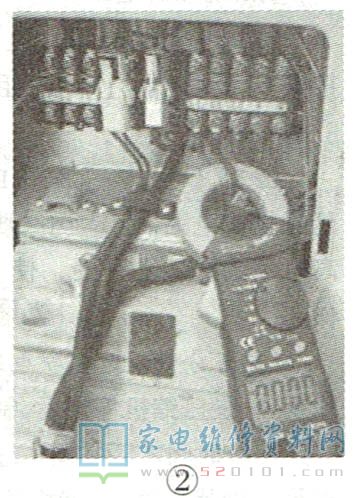

该机使用三相供电，电源线第一接入室外机接线排XT1，再从室外机引入到室内机。XT1上从左至右接入“棕、黑、紫、蓝、黄/绿”各色导线，并标注L1、L2 L3、N及接地，依次代表3条相线、零线和接地线。L1、L2、L3要给压缩机供电，测量三相间的线电压都略高于380V，三相电压值正常;再用钳形表测量L1、L2、L3三相电流测得L1中电流约为1.23A，其余两相中的电流为0，如图2所示。
遇见这样的情况，第一想到的是三相相序可能不正确引起保护。于是断电交换相序，把XT1上的“棕”线和“黑”线互换地方，上电试机仍然不制冷再测三相电流，结果如初。看来问题不是相序出错，把“棕”线和“黑”线的地方复原。

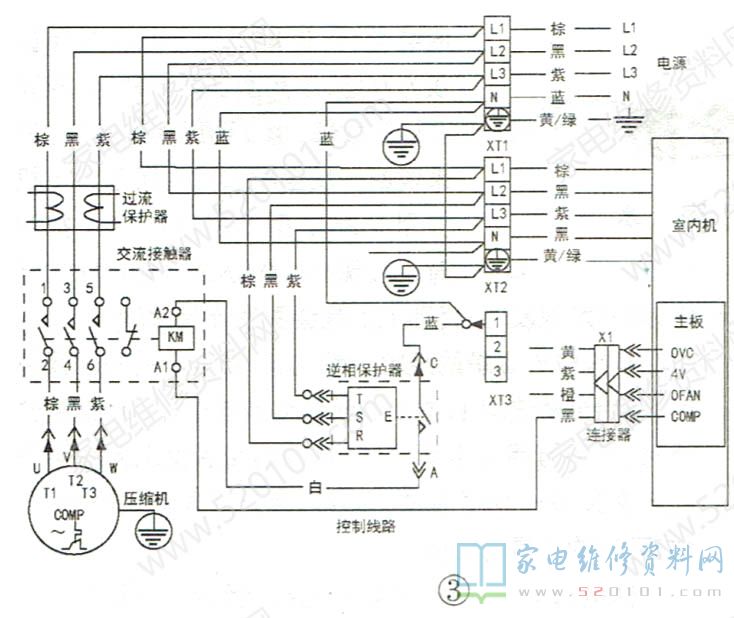

揭开外盖，机内各色导线连接复杂，结合随机所附电气接线图弄清了压缩机的受控状况：压缩机的运转受交流接触器控制，从XT1引入到压缩机的三相电源线要经过交流接触器。交流接触器的动作又受室内机主板控制，控制线路从主板“COMP"端引出，经过连接器X1、交流接触器电磁线圈KM、逆序保护器开关接到了xT1的零线端子，有关电路如图3所示。逆相保护器是预防压缩机逆向运转的专用设施，它由相序测试电路和继电器构成，当三相电源相序是顺相序时继电器开关闭合，反之就断开。依据电气接线图剖析:三相电压正常，只须交流接触器线圈通电，电磁力带动主触点"1-2”、"3-4”、“5-6”闭合压缩机就应该运转。目前没运转说明交流接触器没闭合，其缘由是电磁线圈没通入电流的可能性最大。电磁线圈没通电流是什么原因又可能是主板上"COMP"端子没控制电压输出，或者是有控制电压输出，但控制线路上某处开路，如电磁线圈断线、逆相保护器失效、接插件松动接触不好的等....可谓疑云重重。

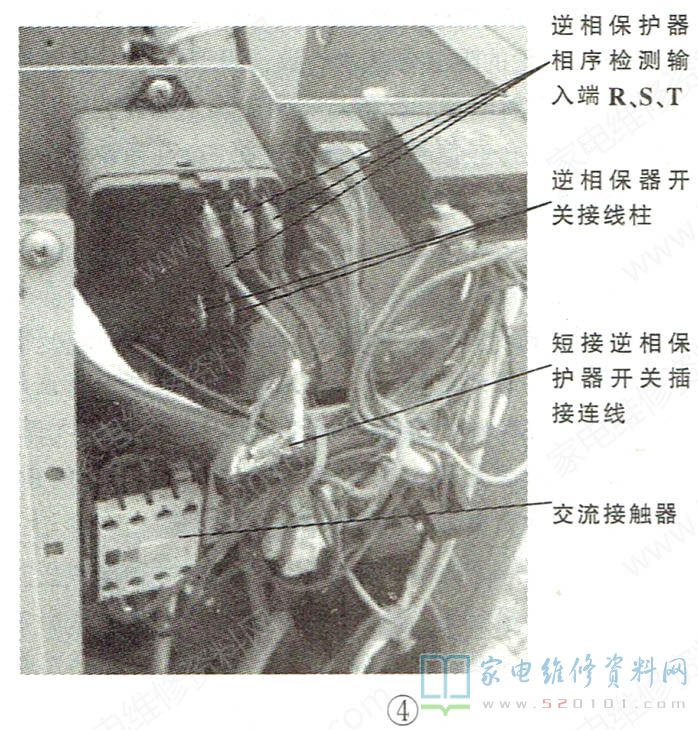

察看考虑后怀疑逆相保护器有问题，决定把逆相保护器开关接线柱上的两条导线拔下短接，避开逆相保护器试验开机，假如压缩机能正常运转起来，原来压缩机不动是什么原因就出在逆相保护器上;假如还是不可以运转就再 去检查线路插接件、交流接触器及主板。于是短接逆相保护器开关连线，如图4所示。上电试机，压缩机果然运转起来了，前面的重重疑云就自然消散。
检修小结：检修空调，要判断压缩机是不是正常运转，办法是测量输入电流，只有电压正常而没正常的输入电流说明压缩机就没运转。测得的电流值是不是正常，一是靠经验判断，二是靠铭牌上标明的制冷/制热额定电流判断。这一办法对单相220V供电的空调，或是三相380V供电的空调都适用。在判断 压缩机没运转的状况下，压缩机本身出问题的几率非常小，检修办法就是盯着压缩机的控制电路去检查。控制电路又分主控板弱电线路部分和380V或220V的强电线路部分，相比之下弱电部分出问题比强电部分出问题的几率小，因此检修重点应放在强电线路的有关器件上，如交流接触器、电磁继电器、逆序保护器、压缩机电容器和导线插接件等，可以尽快检出问题。对于电路中起开关用途的某些器件直接短接暂时不需要，也不失为一种查找问题的快捷办法。
检修中查询随机所附电气接线图 ，有益于理清复杂的电路连接关系，提升检修效率。
