所谓水源热泵机组，就是通过水作为主要介质来传递冷热能量交换的一种中央空调设施。地表浅层地热资源的温度一年四季相对稳定，冬天比环境空气温度高，夏天比环境空气温度低，是非常不错的热泵热源和空调冷媒，被很多中央空调厂商作为开发借助的资源，现已广泛应用在每个范围。
其工作原理是通过消耗部分电能，驱动压缩机通过热交换设施，冬天吸收土壤中的能源，供给室内采暖;夏天把室内的热量取出，释放到土壤中，达成空调温度的调节。水源热泵中央空调系统也是很多台小型的水-空气热泵机组集中设计应用的一种空调形式。如此的能量交换方法被广泛应用在新型的闭式循环系统。这种闭式系统对环境更佳环保，更节能。比如麦克维尔、大金、特灵、克莱门特、清华同方等海量中央空调厂商都在推广。本文介绍的是早期的水源热泵机组，使用的是开式循环系统，机组简单节能，造价本钱低廉。作为修理职员要无时无刻学会这类设施的工作原理和问题处置，为自己创收。

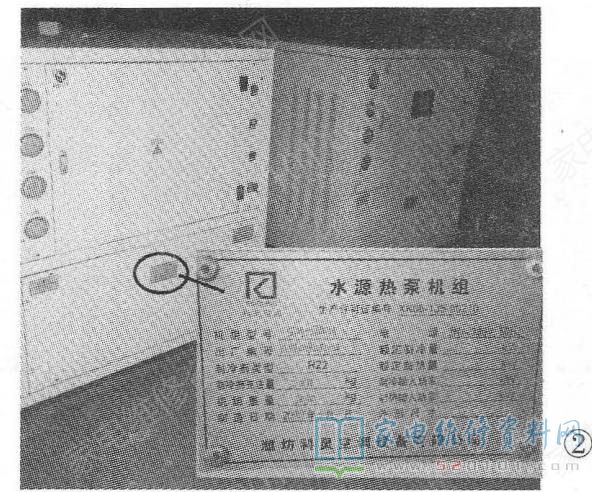

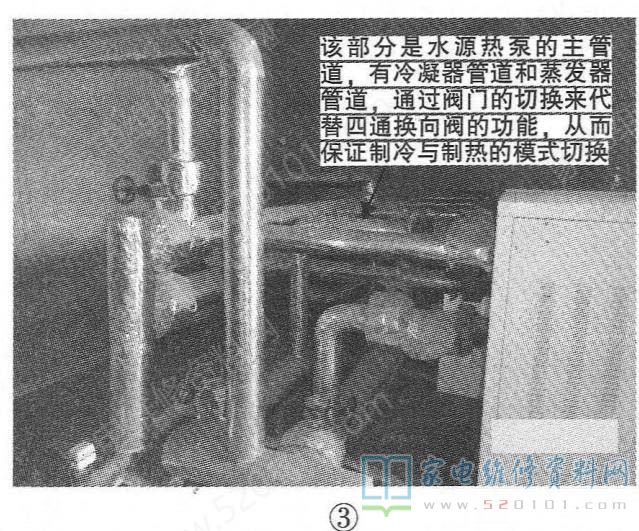

依据实物绘制出了该机的系统图如图1所示，实物图如图2、3所示。有关实物图形解析见图4。
1、制冷原理
水源热泵机组是一种以电为动力、以水为主要热载体的冷暖可逆型空调机组。制冷运行时，其冷却水/冷媒侧热交换器作为冷凝器，冷冻水/冷媒侧热交换器作为蒸发器，制冷剂源源不断地将室内热量转移至室外循环冷却水中，达成室内降温的目的。供热运行时，冷却水/冷媒侧热交换器作为蒸发器，从循环水中吸取热量，冷冻水/冷媒侧热交换器作为冷凝器，向室内释放热量，从而达成室内供暖。图1是水源热泵机组的系统步骤原理示意图。机组由两套主机组成，其中一套为主机1，另一套为主机2，通过模块控制，两套机组并列组成，每台主机内由四台10匹压缩机组成，冷凝器和蒸发器分别使用涡旋式蒸发器。制冷时工作原理如下:当机组收到制冷启动的命令后，循环水泵1启动使系统内的水开始循环，送到各房间盘管，各房间的盘管与室内热空气进行冷热交换，10分钟后，联锁启动冷却水泵，水流通过涡旋式冷凝器再回到水井2，从而达成热交换，延时几分钟后机组按设定好的顺序分别启动，冷媒通过压缩机做功，把蒸发器内的水冷却降温，送到各房间达成冷热交换，冷凝器的热量通过冷却水泵达成冷热交换把热量带走，通过电路板程控控制达成空调的功能。简单地讲比大家传统家用空调多了一级换热。制热时只须通过各路阀门把冷却水切换为冷冻水即可达成制热循环。
2、水源热泵中央空调特征
1.高效节能
水源热泵使用水冷却方法，效率比风冷热泵机组更高，故可减少电耗，并能达成内部能量平衡，以达到节能目的。
2.节省投资
不需要冷水机房、锅炉房或大面积保温工程，大大减少了初期投资并缩短了施工周期。
3.控制简单
水源热泵中央空调系统中每一台机组均可独立控制，在房间内便可达成独立调节操作简单便捷。
4.靠谱性高
系统设施简单且安装便捷、运行靠谱性高分区设计灵活。即便某一台机组出问题也不会干扰其他用户，甚至可以现场整机更换。
5.设计简单
水源热泵系统控制装置少，水路配置简单，设计周期约为传统中央空调系统的一半。
6.满足用户的各种需要
一年四季，用户可依据实质需要对任意一台机组选择制冷或供暖，以简单两管制达成了传统中央空调四管制才能达成的功能。
7.安装灵活
新建建筑可先安装水源热泵循环水管的主管和支管，在住户装修时按实质需要配置机组;改造工程中使用水源热泵更是快捷便捷。
8.能源借助
可直接借助地下水、深湖水、太阳能、地热、工业废热等便宜能源，减少运行成本。正由于这种机组有以上优点，才被广泛应用和推广，作为修理职员有必要学习该机组的工作原理和问题处置。水源热泵中央空调系统主要部件包含:水源热泵主机、循环水泵、散热设施、供热设施、膨胀水箱及补水装置排气阀、温度计及重压表。水源热泵机组大多是分散布置的，控制可分区独立进行，也可集中进行。借助温度传感进行控制的方法大致有两种:各水源热泵机组独立控制+循环水系统联动控制;中央控制器进行地区或集中控制。科灵水源热泵使用了“水源热泵机组独立控制+循环水系统联动控制”的控制方法。
除此之外本机还设置了水流保护、高低压保护、高低温保护、过载保护。
3、实例解说
例1:科灵SM-200W型水源热泵机组出现整机停机。剖析检修:通过上期图形解析可以明确地看到，所谓水源热泵机组，无非是水系统的中央空调系统。该机组有两路要紧的开式循环的水系统，其中-路是冷却水系统，另一路是冷冻水系统。在每路水系统里都安装有水流开关作为机组的要紧保护之一，无论哪一路的水流开关测试不到水流时都会联锁停机，起到保护机组有哪些用途。该机组在维保过程中曾出现过机组跳机的现象。表1为系统在制热模式常见问题及缘由。
这次报修是报整机机组跳机。赶到工作现场就看到了问题代码表所报的一系列问题 ，察看循环泵出口重压降到了0.2MPa以下，指针来回摆动，和前两次跳机出现的问题现象一样。使用前两次的处置办法对系统进行了补水，排空气，使循环泵出口重压维持在0.27MPa，循环泵入口重压维持在0.18MPa，空气彻底排净，重压表针无摆动，每隔5天补水一次，机组运行到今天非常稳定，问题排除去。

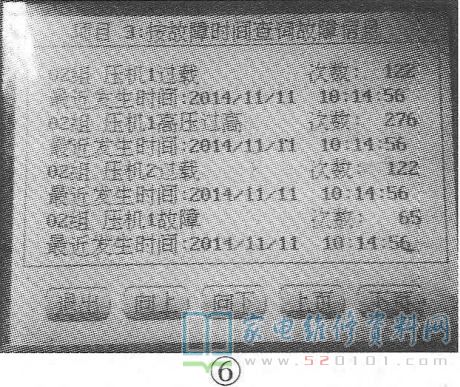

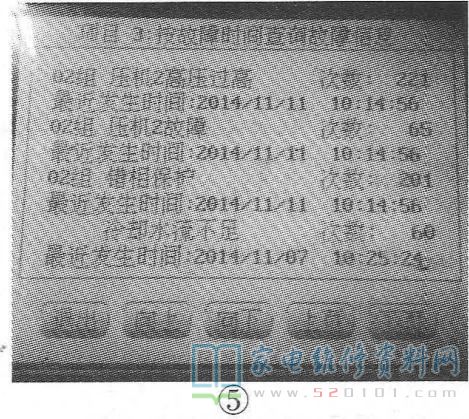

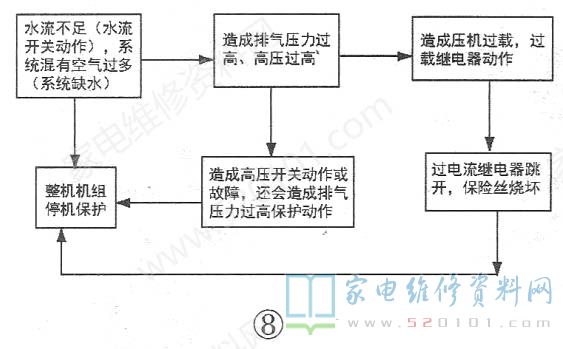

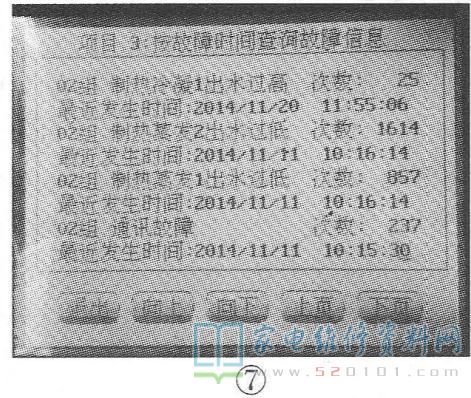

虽然问题排除去，但对我来讲还是想搞了解跳机是什么原因，于是拍下如图5~图7照片，察看发现图5、图6图片显示同时在2014.11.11、10:14:56，报问题代码02机组，压机2高压过高、压机2问题错相保护、压机1过载、压机1高压过高、压机2过载、压机1问题;如图7 所示:在2014.11.1、10:16:14机组同时报出了02机组制热蒸发1出水过低、制热蒸发2出水过低;2014.11.11、 10:15:30，机组报了02机组通讯问题。这类问题都在同一时间发生了，说明保护动作了。为何会出现这么多问题?系统重压过低说明系统水打空了，结合表1和图8剖析，既然问题的根源是由水系统问题导致的，为何会导致缺水和导致很多的空气进入系统呢?

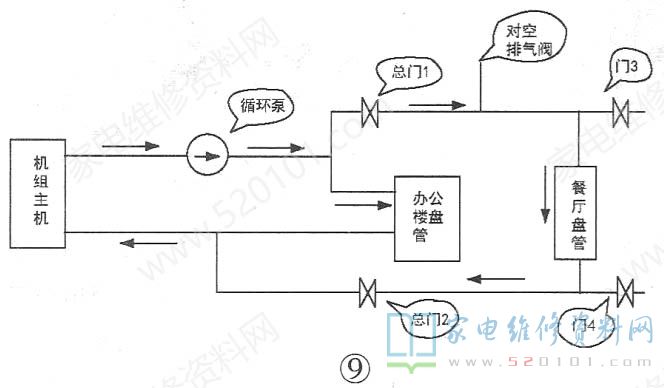

于是对前两次的停机进行了详细剖析，找到了问题的根源所在:该机组的供暖分两路，其中-路为办公楼取暖用，另一路为职工餐厅和宿舍用，机组运行-段时间后为餐厅供暖的盘管管道出现了漏点，修理后打开机组试压排空与补水，当日运行正常，第2日出现了跳机现象，到达现场后发现循环泵出口重压降到了0.2MPa， 补水排空后机组连续运行9天没出现问题;第十天发现餐厅供暖的主管道又有了新的漏点，于是不能不进行修理，修好后又投入了机组运行，用同样的办法补水、排空，当日机组工作正常，也就到了2014.11.11的这天机组又跳机了，这才使我恍然大悟，大概是大家操作有误导致的。由于两次奇怪的跳机现象都发生在管道修补之后，于是画出该机的系统图，如图9所示。
该机的主机产生热水通过循环泵分成两路分别送往办公楼和餐厅，如图9，这个时候大家可以明确看到水系统的分配状况，主机产生的热水分别通过循环泵、管道、盘管送到各房间进行热交换，所以餐厅的盘管任何地方泄漏都要关断总门1、2才能修理，修理完可以通过门3、门4进行排空处置，说明是前几次维修好都没按顺序开每个阀门导致的停机。正确的操作顺序是先打开总门1、再稍开门3让空气排出出水后关闭、再稍开门4让空气排出后关闭、再打开对空排气确定无气后打开总门2，让循环泵循环十几分钟后依据重压再补水正常。按正确的操作修理后，用到今天。

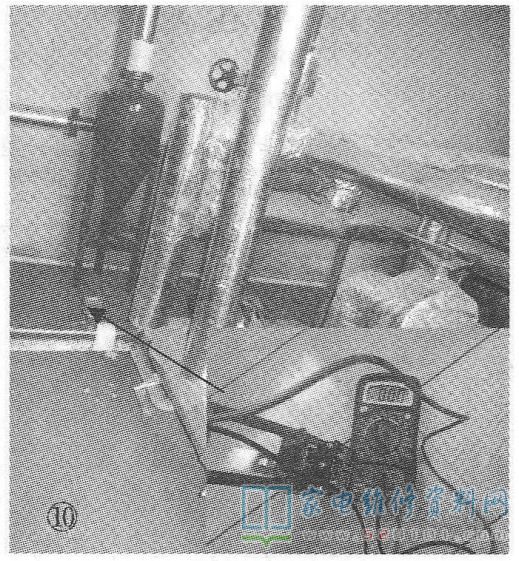

例2:科灵SM-200W型水源热泵机组报冷却水流不足，机组没办法启动。剖析检修:因为该机设置了水流保护开关，为了在机组断水时联跳主机而设置的保护，假如没水流保护，机组继续工作大概把制冷剂管子冻崩导致蒸发器或冷凝器损毁。机组报冷却水流不足显然是冷却水系统出现了问题，实物如图10所示。
机组复位后冷却水泵启动几分钟后又停，机组第三报冷却水流不足，断开水流开关的两根接线，测量A、C电阻值为无穷大。用手拨动水流靶手第三测A、C电阻值为零，怀疑是水流开关挡水靶片没起用途。拆掉水流开关，发现水流靶片已从根部断掉，所以即便有水流过水流开关也不会导通，最后致使机组保护。更换一新的靶片后问题排除。

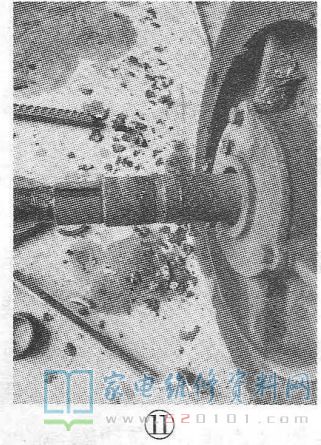

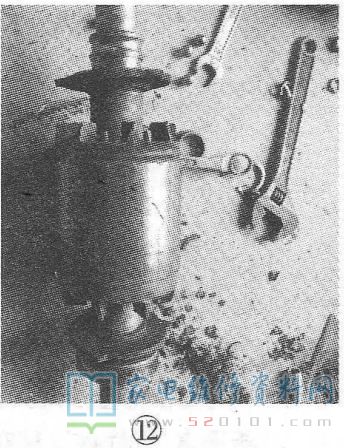

例3:科灵SM-200W型水源热泵机组报冷冻水流不足，机组没办法启动。剖析检修:接到用户报修电话，说机组又不工作了，整机都停了，循环水泵也停了，机组报冷冻水流不足。依据顾客给我报修的这类现象，怀疑是循环水泵出现了问题，再加上前些天发现循环水泵有异常响声，还没切换问题便出现了。于是来到修理现场，发现循环水泵的空气开关已跳开，没忙于通电试机，拿来兆欧表测了三相阻值是0Ω，再测对地电阻为无穷大，说明电机线圈正常，可能是机械问题。打开水泵的散热罩，用手盘风叶非常沉，可以一定是轴承抱去世了。换成备用泵工作，机组所有正常。拆掉损毁的循环泵，如图11所示，简直让我惊呆了!前后轴承都散架了， 钢珠跑了一地。这都是循环水泵长期运行，没按期切换导致的，因此在设计安装时应增加备用泵电源，按期切换，就能防止泵的疲劳工作，延长泵的寿命，如图12所示。

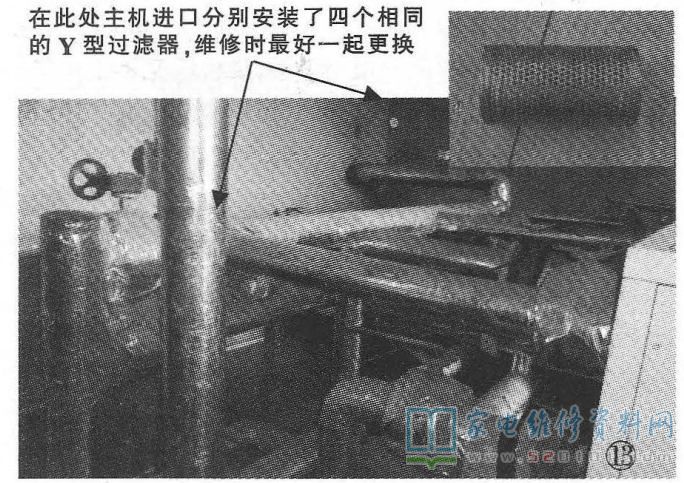

例4:科灵SM-200W型水源热泵机组报制热蒸发1出水过低，制热蒸发2出水过低。剖析检修:机组报制热蒸发1出水过低，制热蒸发2出水过低，一般是机组水系统循环不好所致，再加上此前过去报过几次制冷蒸发1出水过低，制冷蒸发2出水过低现象。当时对系统进行了排污，反冲、清洗Y型过滤器滤网后问题排除去。难道又是Y型过滤器滤网脏了吗?找到蒸发器对应的管道，拆开对应Y型过滤器后发现滤网果然非常脏，不少滤网网孔都有锈渣，可以一定就是它的问题。更换清洗之前对系统进行了排污、反复冲洗，等排出的水是清水后换上新的Y型过滤器滤网，问题排除实物照片如图13所示。出现该问题是什么原因，一是因为该机组的膨胀水箱是露天的，很多灰尘进入;二是机组在夏天用完后没使用处置过的软化水，系统不是满水保养，导致空气进入与金属发生反应，产生了杂质和铁锈。所以为了防止下次问题的发生，第一要对膨胀水箱进行防污处置，系统水使用加药的软化水，停机时要系统满水保养。
例5:科灵SM-200W型水源热泵机组制冷成效差。剖析检修:机组在夏天运行两个月后制冷成效变差，制冷成效差是什么原因不少:系统水中混有空气、氟系统有漏点导致制冷剂缺少冷却水水温过高、室内风机盘管换热不好的、门窗密封不好的、系统水缺水重压偏低等一系列缘由都会导致制冷成效不好的。用户反映当时整栋楼制冷成效都有所降低，这下可以一定是主机方面出现了异常。来到机房察看循环水泵出口重压在0.28MPa，说明系统工作正常，查询操作面板察看进水温度维持在15°C，半天一直没降低，因为该机有一组系统泄漏，目前只有6台压缩机能正常工作，心想是否会是系统缺氟了呢?再察看1号、2号机组的各压机的高低压重压，发现1号机组1号压机低压偏高、重压值为0.65MPa，其他三组重压都在0.5MPa，怀疑问题就在1号压机上。实物照片如图14所示。每两台压缩机为一-组，是否有一台压机没启动呢?打开柜门察看1号压机的两个空气开关、两个交流接触器都在吸合地方。用万用表测量空气开关进线电压380V正常，当测出线电压时其中一个居然没，这说明空气开关损毁了，更换后问题排除。
因为压缩机的功率非常大，启动电流非常大，再加上已经用了6年了，所以空气开关也是损毁的重点，机组每年启动前最好将所有大电流的接线端子和螺丝拧紧一遍，预防机组运行时因电流大导致元件的松动。
