开关机使用控制PFC功率因数校正驱动电路IC902的VCC供电的方法。接通市电电源后，市电整流滤波后的300V电压为主电源提供工作电压，主电源启动工作，产生VCC电压和+24V电压，其中+24V电压送到主板降压后为控制系统提供电源，二次开机后开关机控制电路将主电源产生的VCC电压送到IC920，PFC功率因数校正电路启动工作，将主电源供电提升到400V，提升主电源的带负载能力和稳定性，进入开机状况。关机时切断PFC校正电路IC920的VCC供电，PFC校正电路停止工作。
该开关电源一是在开关电源的初级电路依据UCC28051 和FA5541NTE人工智能507P内部电路的保护功能，设有过流测试、过压测试保护电路，保护电路启动时，开关电源停止工作;二是在24V电压输出端设有过压保护测试电路，当24V电压过高时，将测试电路27V稳压管击穿，向误差放大器送入高电平迫使稳压控制电路动作，主电源输出电压减少或停止工作。

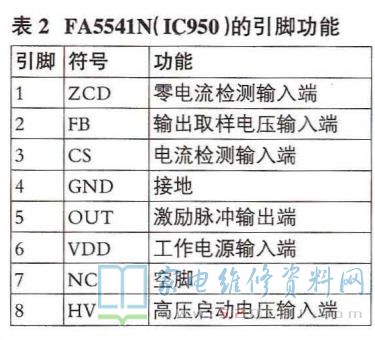

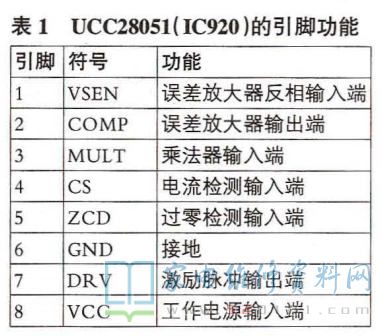

该电源板的集成电路引脚功能见表1、表2所示。
问题现象:发生三无问题，且指示灯不亮。问题多为电源板主电源未启动工作。第一测试市电整流滤波后待机状况在C907两端产生的300V直流电压，无直流电压问题在市电输入抗干扰电路和整流滤波电路，查询保险丝F901或限流电阻NR901是不是烧断，假如烧断，说明开关电源有紧急短路问题，主要测试抗干扰电路的电容器C908、C909、C900、C901是不是击穿;检查整流滤波电路的BD901、C906、C905是不是击穿;检查PFC校正电路大功率MOS开关管Q901和主电源开关管Q902是不是击穿。假如开关管Q902击穿，应测试漏极连接的尖峰脉冲吸收电路D957、D958、D959、C959和稳压控制电路IC990、IC995是不是开路、失效，防止屡损开关管;检查Q902源极电阻R950、D950、D951是不是因Q902击穿电流过大导致连带烧断或阻值变大。
300V电压正常，但电源无24V电压输出，一是测试IC950的⑧脚启动电压是不是正常，无启动电压，检查8脚外部的R932是不是开路或阻值变大;二是检查⑤脚有无勉励脉冲输出，无脉冲输出问题在IC950及其外部电路，有脉冲输出问题在开关管Q902或变压器T901次级整流滤波电路。
假如输出电压隆低、不稳定，一是PFC校正电路未工作，二是稳压控制电路元件变质漏电所致。不同的办法是，测试PFC整流滤波输出端大滤波电容器C907两端电压，正常时该电压待机状况为300V左右，开机状况上升到400V左右，假如开机状况仍为300V左右，则是PFC校正电路未工作。先查IC902的⑧脚vCC供电，无VCC供电检查开关机控制电路Q936、Q903、ZD935、IC991、Q988是不是正常， vCC电压形成电路D935、C934是不是正常，R937是不是烧断;VCC正常测试IC920的⑦脚有无勉励脉冲，无脉冲输出测试IC920及其外部电路，有勉励脉冲，则检查PFC校正电路的Q901、整流滤波电路D901、C907等。
假如发生开机开关电源有电压输出，然后停止工作无电压输出，多为保护电路启动。可通过测量隔离二极管D955的偏置电压判断问题范围，正常时D955为反向偏置，假如D955两端产生0.7V正向电压，则是过压保护电路启动。一是测试次级24V输出端设置的过压保护电路ZD965、ZD966是不是漏电导致误保护，二是检查稳压电路是不是漏电、开路，也可使用将D955断开，解除保护的办法，测量电源板输出的24V电压是不是正常，假如正常多为稳压管ZD965、ZD966漏电或稳压值减少;假如24V电压升高，则是稳压控制电路问题。
假如测量D955两端为反向偏置，则是开关电源初级过流、过压保护电路启动，应付主电源VcC供电和过流保护电路R950进行测试，容易见到为R950阻值变大引起过流保护，不然多为次级整流滤波电路和负载电路发生短路漏电问题。
飞利浦32TA2800型液晶彩电使用的电源板工作原理速修图形解析见图1所示。
