康佳LED42M3500PDE液晶电视黑屏的问题修理

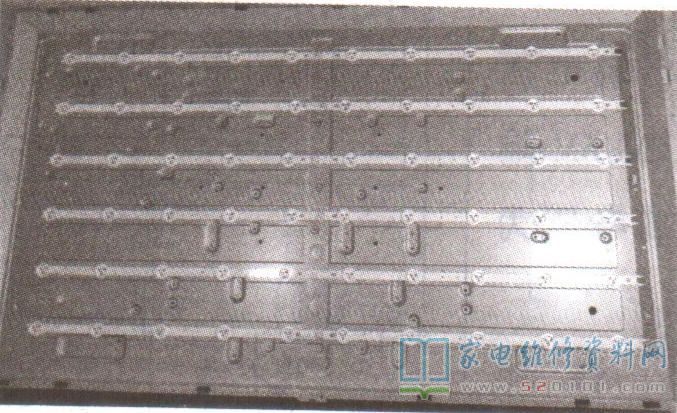

接修一台康佳LED42M3500PDE型液晶彩电开机后有音乐声，但屏不亮。拆开后盖，开机后测得恒流板输出插座CN2中LED+电压飞速升到近200V，随即迅速降低。依据经验，判断屏内灯条有问题。将点灯器的正、负极分别与CN2中的橙色线、黑色线相连，上电后点灯器显示的灯条电压值为311V，这说明LED灯条已开路。该机背光由12根灯条串联而成，每根灯条由5只LED灯珠串联而成，如图1所示。

为判断恒流板是不是正常，断开原灯条连线，找来多段旧灯条，拼成60只灯珠串联形式，以代替原灯条。上电开机，外接的60只灯珠全亮，这说明恒流板是好的。为保证修理水平，决定将所有灯条全部换新。网上购物同型号灯条，换上后装机试验，问题排除。这个时候测得CN2中LED+电压为175.7V。
