伴随科技的进步，电脑的各种接口也在持续的新老更替，老式的打印机（LPT，也叫并口）COM接口已经渐渐淘汰，由更便捷的USB接口所替代，但大家的升级工具还停留在并口时期，跟随科技的进步，大家的升级工具更改为USB接口，本文就是介绍USB软件升级工具的具体用。

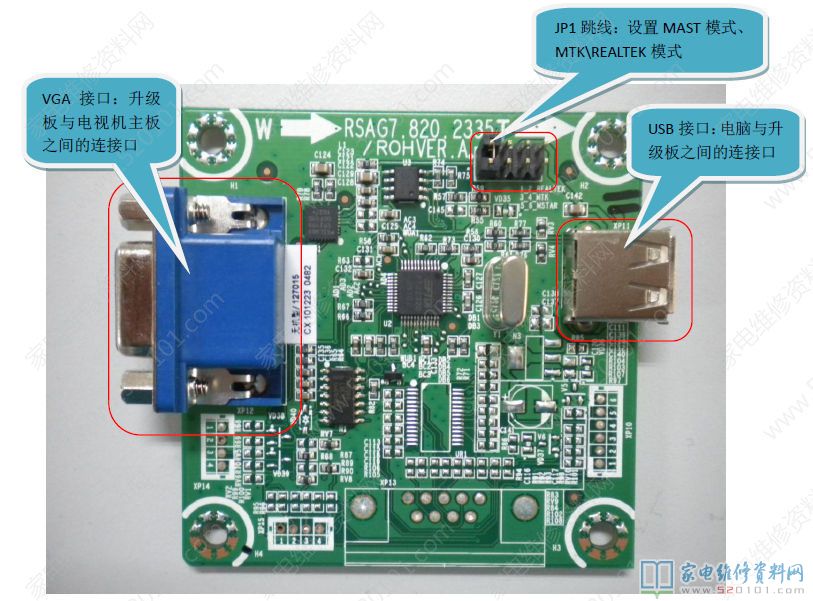

1、升级板实物图
2、升级工具JP1跳线转换设置办法

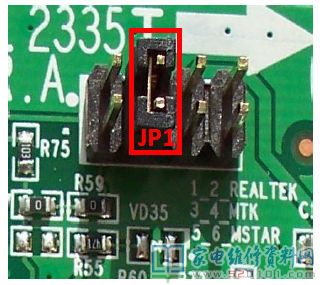

说明：本工具可以为MSTAR、MTK、REALTEK机芯的机型进行软件升级 。为MSTAR机型升级时，将JP1处的跳线装在左边第一竖排，为MTK、REALTEK 机型升级时，将JP1处的跳线装在左边第二竖排。具体如下图所示：

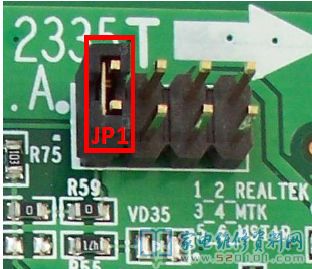

该JP1所处状况是升级MSTAR策略的状况。
该JP1所处状况是升级MTK\REALTEK策略的
该升级工具用了2个主要芯片，其中CP2102是USB转RS232（TTL电平，适用MTK、REALTEK策略）有哪些用途。FT2232D是USB转Mstar USB Serial Port（只适用Mstar策略）。每种芯片对应都有相应的驱动程序具体见附件驱动程序包。
*备注：PCB板子上的标记是不对的，以该文档的为准，请大伙注意！！！
3、 驱动程序的安装
1、MSTAR工具驱动程序安装：

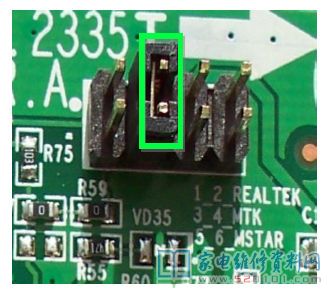

将升级板JP1处的跳线插到左边第一排连接上下两个引脚，如下图绿色方框地方：

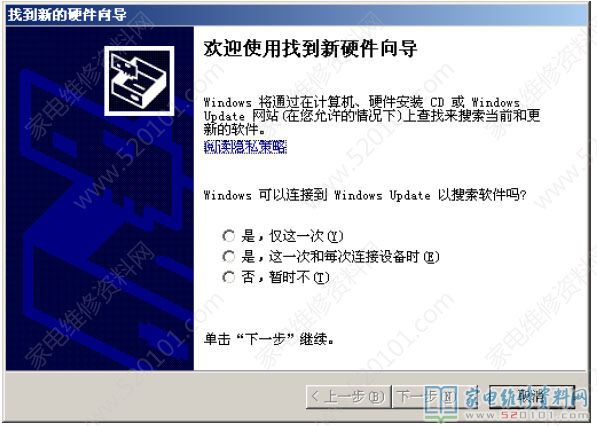

将升级工具的usb插入电脑的usb口，假如之前没装过驱动，会自动启动硬件安装向导，第一次插入升级板到电脑的USB口，出现发现新硬件：
选择“否，暂时不”，单击“下一步”：

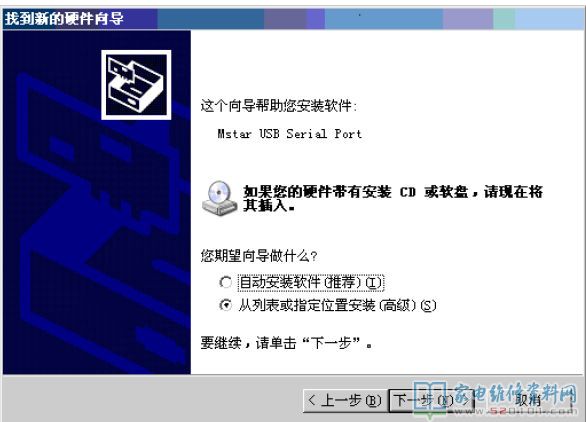

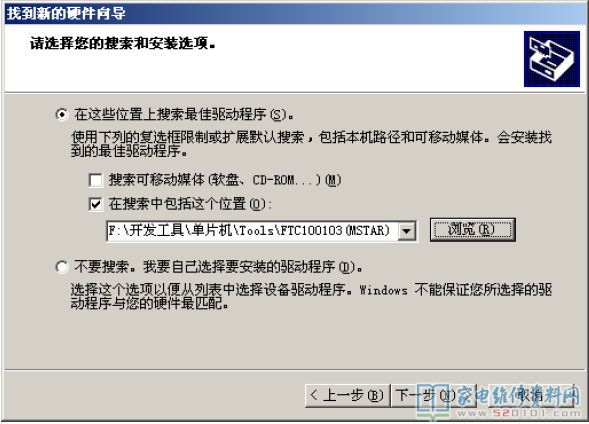

选择“从列表或指定地方安装（高级）”，单击“下一步”：
单击“浏览”，选择驱动安装包中的FTC100103文件夹，单击“下一步”：

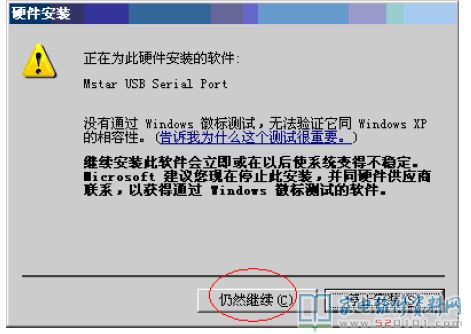

Windows的提示信息，单击“仍然继续”，软件继续安装，直至安装结束：

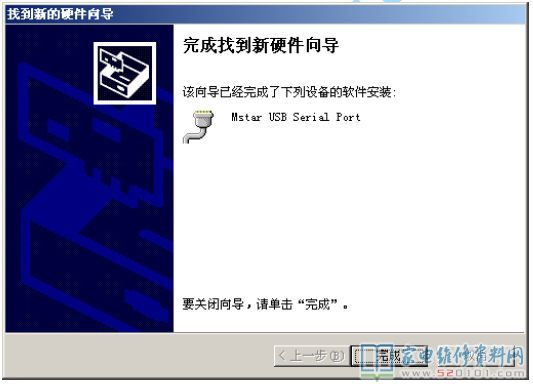

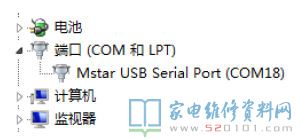

然后点完成即可完成驱动安装，在设施管理器就会出现图所示。
2、MTK\REALTECH工具驱动程序安装
将升级板JP1处的跳线插到左边第二排连接上下两个引脚，如下图绿色方框地方：
运行驱动程序包里的“cp2102驱动程序”中的“CP210xV安装成本nstaller.exe”文件，完成驱动程序的安装。进入电脑设施管理器中查询安装结果如下图所示：
4、 软件升级工具连接电视与电脑。
1、用“USB线\HX-0248\ROH”连接升级板的USB接口与电脑的USB接口。
2、用 “复合升级线\HX-0249”连接升级板的VGA接口与电视的VGA接口，注意有多个插头的一端接到电视的VGA接口。

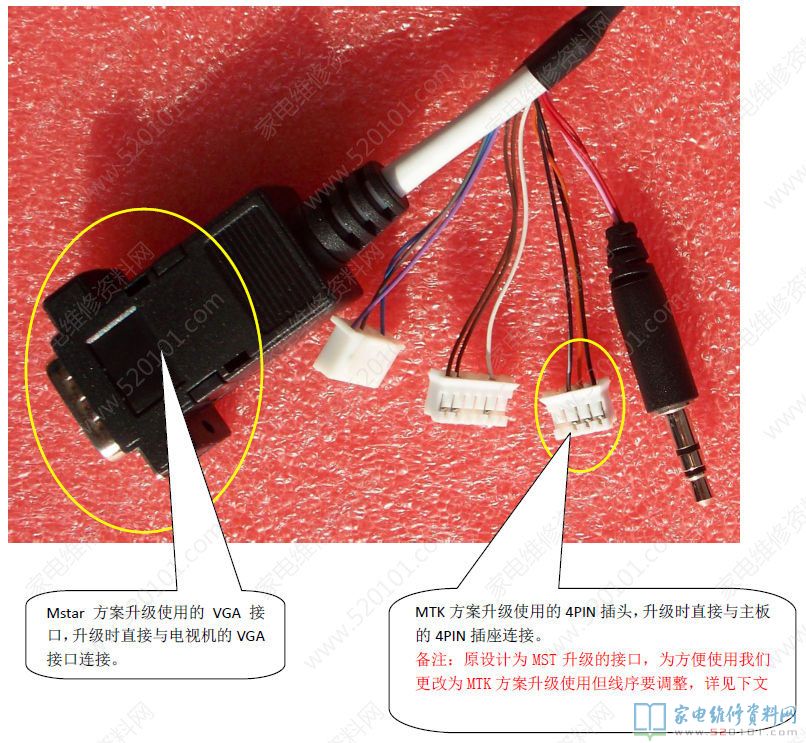

3、复合升级线接口用途：
4、MTK 策略的线序调整。

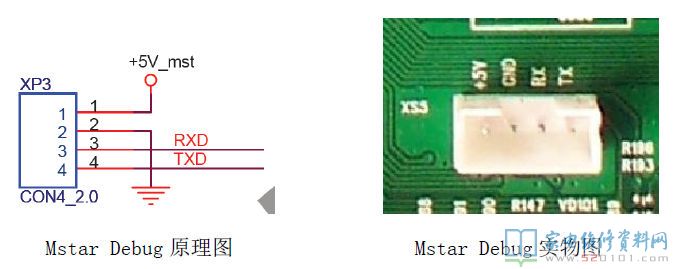

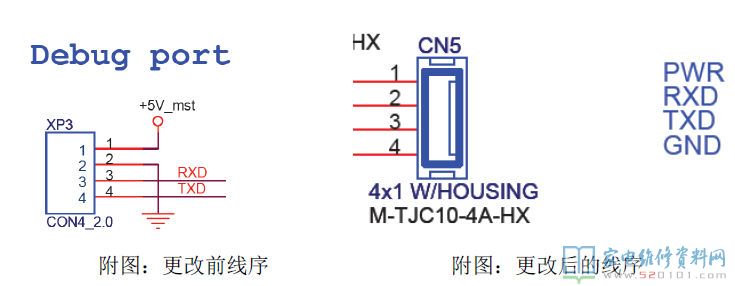

升级板附带的升级线，其中4PIN 插头原设计为MSTAR 策略升级用的接口，线序与MSTAR 策略主板的4PIN 插座是相同线序，具体实物与原理图如下说所示

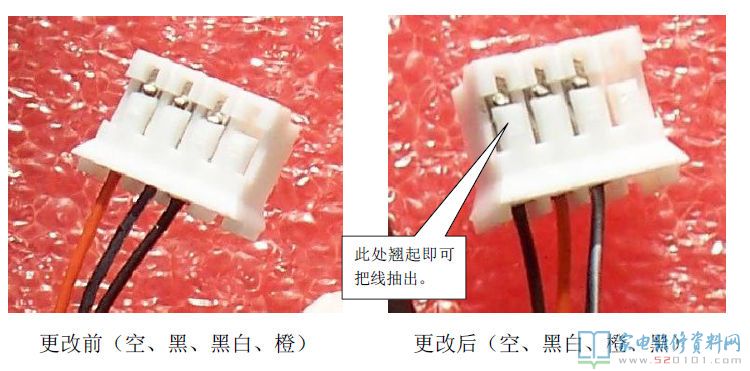

了解了这个接口概念后大家就能依据MTK 策略的插头线序进行更改，具体更改示意如下：
5、Realtek 策略连接线的制作。

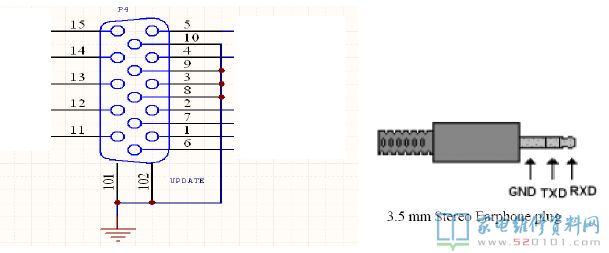

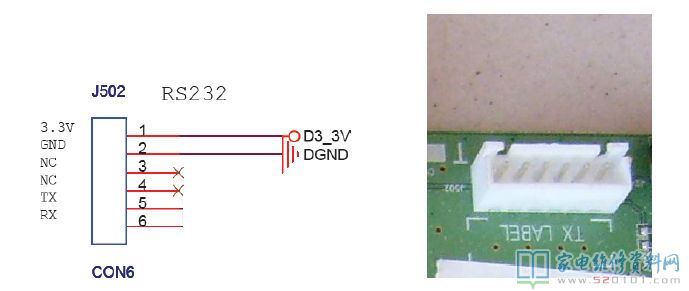

VGA 端子的线序：1 脚地；2 脚TXD；3 脚RXD。分别与3.5mm 耳机插头连接。或者连接到主板的升级插座，具体接线如下：
VGA 端子的线序：1 脚地；2 脚TXD；3 脚RXD，分别与6PIN 的插座连接即可。
5、 Mstar升级操作步骤
MSTAR机芯当中，MST6i78及MST6i48机芯需要升级MBOOT和主程序，MSTAR其它机芯仅需升级主程序，办法与MST6I78策略升级MBOOT相同。（部分机型需升级6M20程序），分两部分进行说明如下：
升级主程序（或者MBOOT）的机型升级办法：

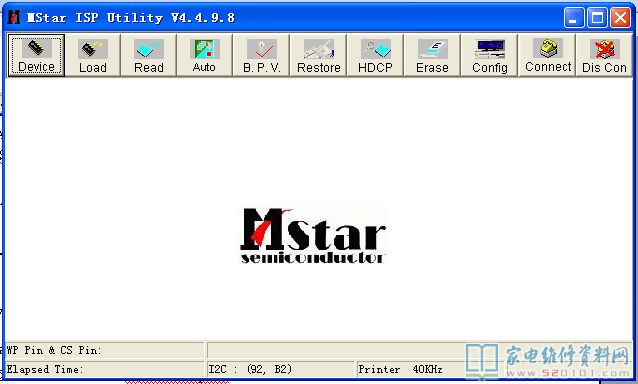

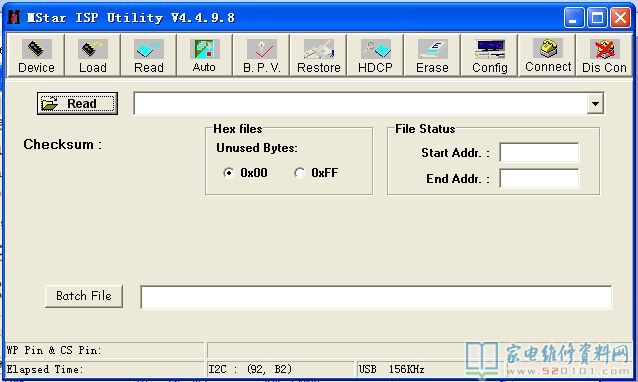

双击打开ISP_Tools ，如下图

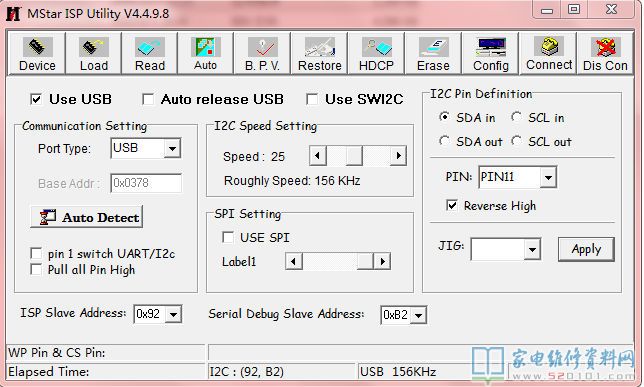

第一打开时需要先检查一下配置，对不符合的项进行更改，点击“Config”按钮，出现下图
将Use USB勾选，ISP Slave Address选择0x92，Serial Debug SlaveAddress选择0xB2，I2C Speed Setting中的Speed调整到25就能了，其他用默认设置。
属性设置后，点击“Read”按钮出现下图

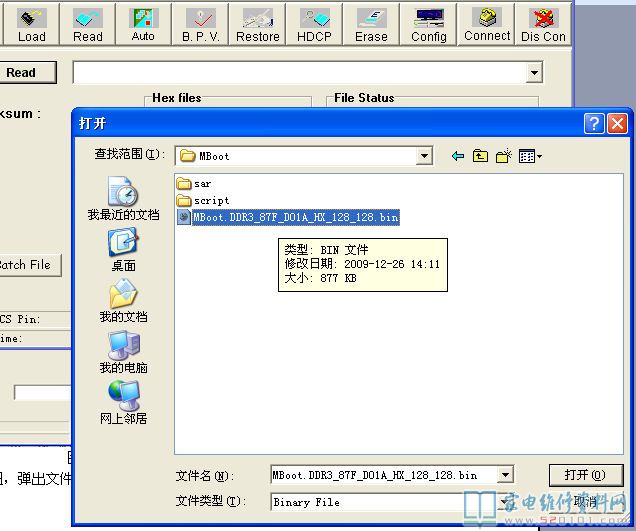

点击有文件夹标识的“Read”按钮，弹出文件选择的对话框，找到大家用的主程序的bin文件，点击“打开”，即可选择到大家要升级的文件，如下图
主程序文件选定后，点击“Auto”按钮，如下图
可以看到红色字显示的即是大家刚刚选择的主程序的升级文件将Reconnect的“对号”去掉，勾选Read File、Erase Device、、Blank 、Program、Verify（校验用途，可以取消，提升烧写速度）、Exit ISP,如此筹备工作就完成了。

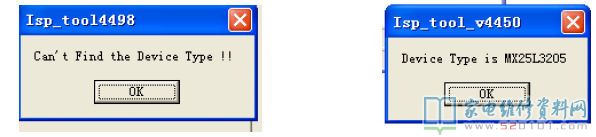

下面是开始连接，点击“Connect”按钮，连接失败会显示 Can’t Find the Device Type ！！，如下图，这个时候需要重新连接，有时需要多次连接，连接成功如图所示。
连接成功后，就能点击“Run”按钮开始烧写了，烧写过程中或许会失败，就需要重新烧写，烧写成功会显示大号绿色字符串“PASS”，这个时候主程序升级完成了。升级结束后进入工厂菜单，确认软件版本和日期。
升级中容易见到问题及处置办法，在升级MST6I78策略的MBOOT时会出现连接不成功，处置办法是整机的电源开关开启时间和点击Connect时间基本同步即可解决。另一种错误是

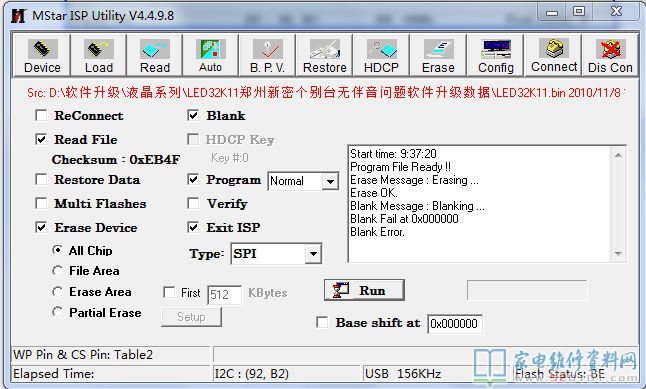

Blank错误，出现这样的情况反复多次进行烧写，假如不可以解决就要更换Flash。

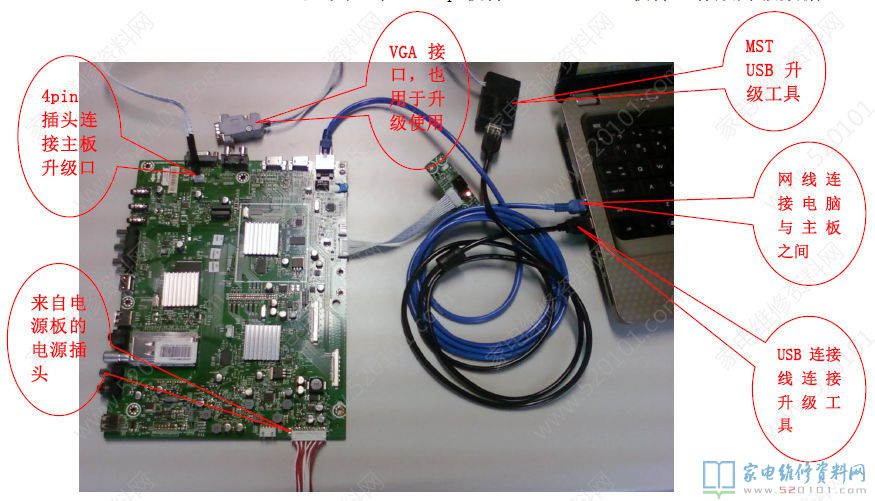

（2）MST6I78策略网线烧写主程序过程及程序安装，连接示意图。
筹备网线一条、USB升级工具一个、Tftp软件、SecureCRT软件、存放升级数据的Target_T3文件夹。
1、 Tftp软件直接可以打开用，不需要安装。
2、 SecureCRT软件也不需要安装，双击SecureCRT图标，打开程序进行设置。

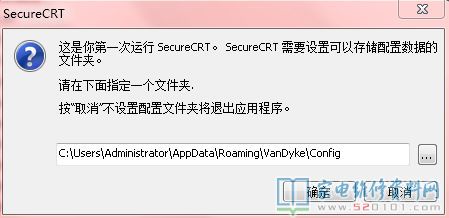

3、 初次用时会提示设置存储数据的文件夹。直接点击确认即可。默认路径C:\Users\Administrator\AppData\Roaming\VanDyke\Config
4、 提示设置默认程序。点击“好”
5、设置端口

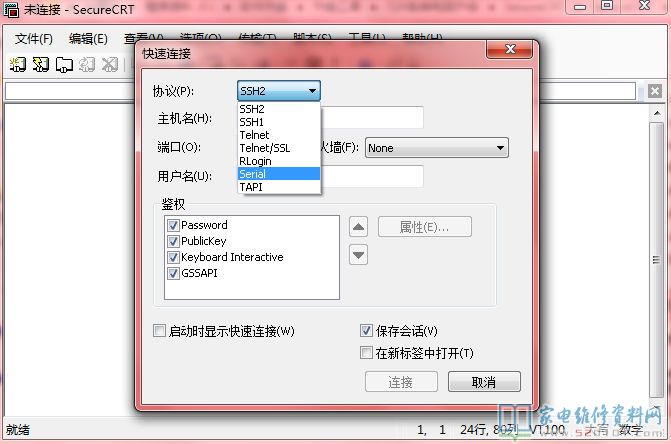

协议里下拉选择serial项。

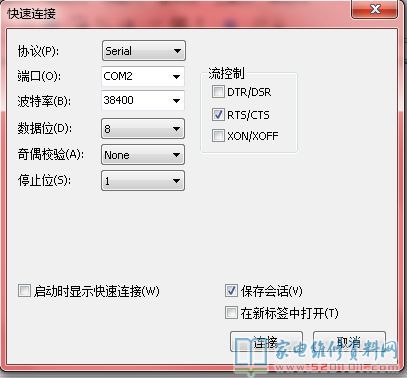

然后点击“端口”后的下箭头选择点击COM5，“波特率”选择115200，右侧RTS/CTS前的对号去掉，点击“连接”按钮即可连接。

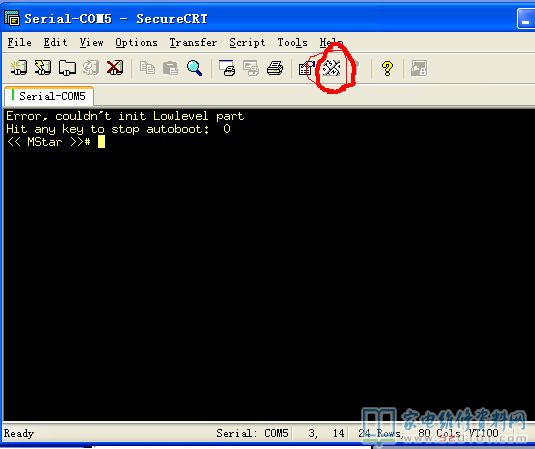

为提升烧写的效率，大家先设置几个快捷键，SecureCRT连接后如下图；

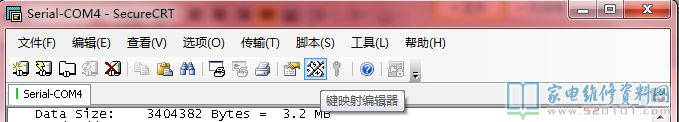

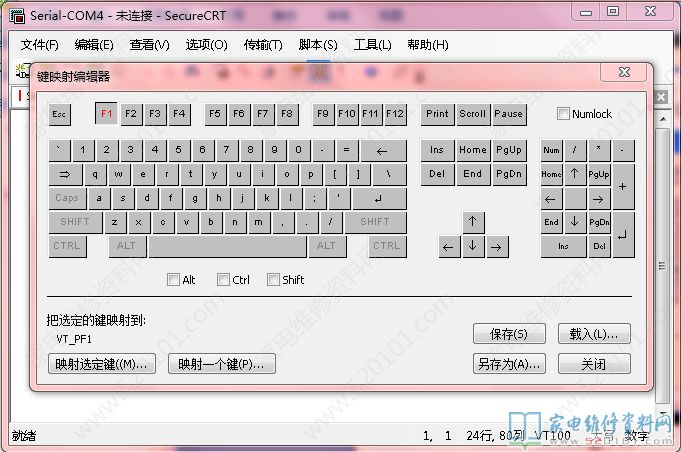

点击“键盘映射编辑器”

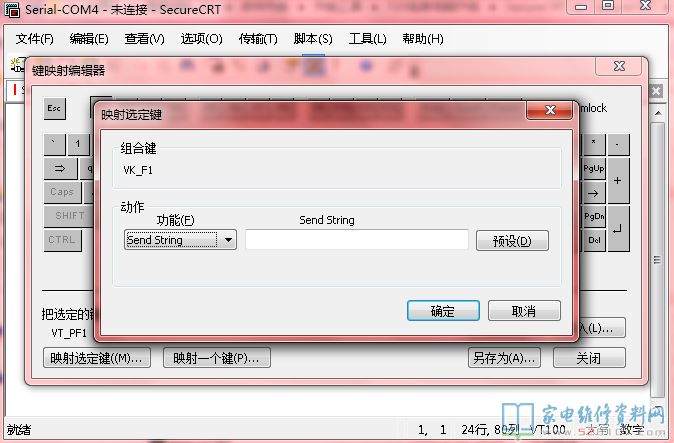

点击F1—点击“映射选定键”
点击红色圈起来的下箭头，选择“Send String”，在蓝色圈起的空白地区输入“nand erase clean”，然后点击“OK”按钮，如此F1键就设置完成了。同样，点击“F2”按钮，重复上面的操作，在蓝色圈起的空白地区输入“reset”，点击Ok即可。然后做同样的操作将F3设置，在蓝色圈起的空白地区输入“set serverip 172.16.4.177; set ipaddr 172.16.4.178; save”，这里需要说明一下，“172.16.4.177”是电脑“当地连接”里面的IP地址，具体用时看一下自己电脑的当地连接中的IP地址，然后替换掉，而后面的“172.16.4.178”则是依据你电脑的IP地址，将最后一个数更改得到的，比如：你电脑的IP地址为192.168.1.1，那样在蓝色圈起的空白地区大家可以输入“set serverip 192.168.1.1; set ipaddr 192.168.1.2; save”.
同样，如设置F1一样将F4、F5进行设置，设置F4时，蓝色空白地区输入“mstar set_partition”;设置F5时，蓝色空白地区输入“mstar”，如此，快捷键就设置完成了，点击图3.38中的“Save”按钮弹出保存的对话框，点击“保存”按钮就能了，然后点击“Close”按钮关闭“Keymap Editor”对话框。

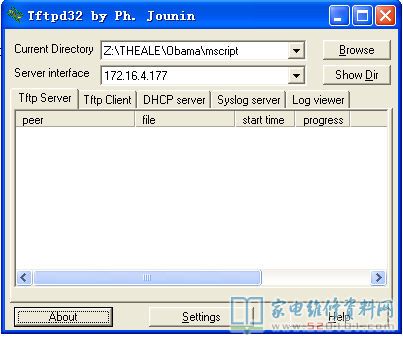

主程序是也放在了D盘下的SofwareUpdate文件夹下名为Target_T3的文件夹中。 第一，双击tftpd32.exe的图标打开tftp，如下图

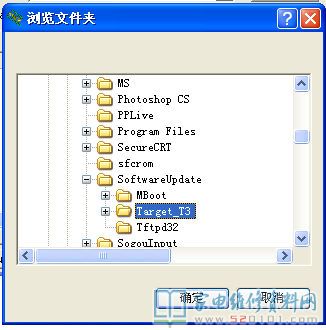

点击“Browse”按钮，弹出路径选择对话框，找到D盘下面SoftwareUpdate下的Target_T3文件夹，点击确定即可，如下图
假如之前没烧过主程序，打开SecureCRT显示为图3.37，假如烧入过主程序，那样会看到一直有打印信息，这个时候需要重启一下，两种方法重启：1、硬重启，直接用电视开关进行重启，在按开关的同时，将光标的焦点放在SecureCRT的界面上，并按住回车（Enter）键，电视启动后会停在图3.37的状况，这个时候，会看到“mstar# ”；另一种方法就是在SecureCRT中按一下回车键，然后输入reboot，再按住回车键，起来后也会看到“mstar# ”。
下面根据大家设置的快捷键开始烧写程序：
（1）按一下F1，大家会在屏幕上看到“mstar# nand erase clean ”，然后点击回车键开始擦除，擦除完毕后屏幕显示“mstar# ”；
（2）这个时候按F2，显示“mstar# reset”，点击回车键开始重置，重置完成后，显示“mstar# ”；
（3）这个时候按F3，显示“mstar# set serverip 172.16.4.177; set ipaddr 172.16.4.178; save”，（注：这里的显示的IP是上面以我的为例配置的，自己用时需要按上面说的配置），然后点击回车开始配置ip，配置完成后显示“mstar# ”；
（4）这个时候按下F4，显示“mstar# mstar set_partition”，点击回车键开始对flash进行分区，分区完成后显示“mstar# ”；
（5）按下F5，显示“mstar# mstar”，点击回车键开始烧写主程序，这个时候就无需其他操作，主程序烧写需要1~2分钟，烧写完成后电视会自动启动，启动后无异常就烧写完成了。
注意：假如在烧的过程中出现类似下面的现象，需要重新实行一次
“ MStar # mstar [[chakra Unknown command 'mstar' - try 'help'”
需要注意的地方：Traget_T3文件夹是网线升级专用的文件夹，文件夹名字不要更改，与U盘升级的Traget文件夹不同，不可以代用。在Traget_T3文件夹里有一个NAND的文件夹与U盘升级用的Traget文件夹里NAND文件夹通用。在大家的系统里没提供针对网线升级的数据包，大家可以把目的电视对应的U盘升级数据包里NAND文件夹复制并且代替Traget_T3里面的文件夹即可。
6、MTK机芯策略升级办法：

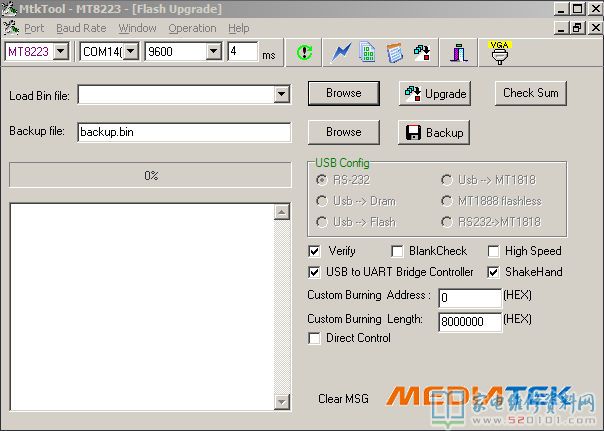

MTK机芯升级软件，MtkTool.exe ，双击打开后界面如下：
点击左上角的下拉菜单
，选择相对应的机芯策略（MT8222机芯选择MT8226）和COM口，其中COM口必须要选对，可以从“我的电脑”—属性—硬件—设施管理器—端口，来查找，如下：

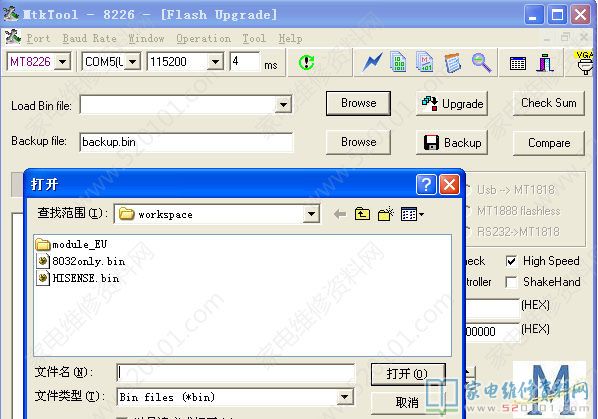

在Load Bin file行，点击Browse之后，选择要进行升级的BIN文件，然后点击Upgrade进行升级即可。
升级结束后关机再开机。

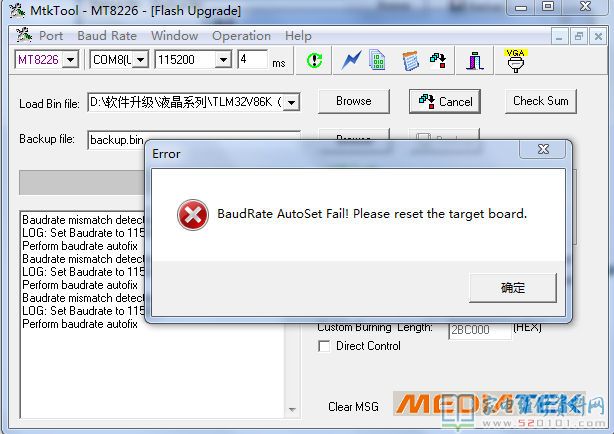

升级中容易见到问题如下，
出现上面的错误信息是升级连线线序不正确致使，把线序调整即可解决。
7、 Realtek机芯策略升级办法
1、第一请将在线升级工具替换为新的工具，请解压文件RTICE_Protect.rar；

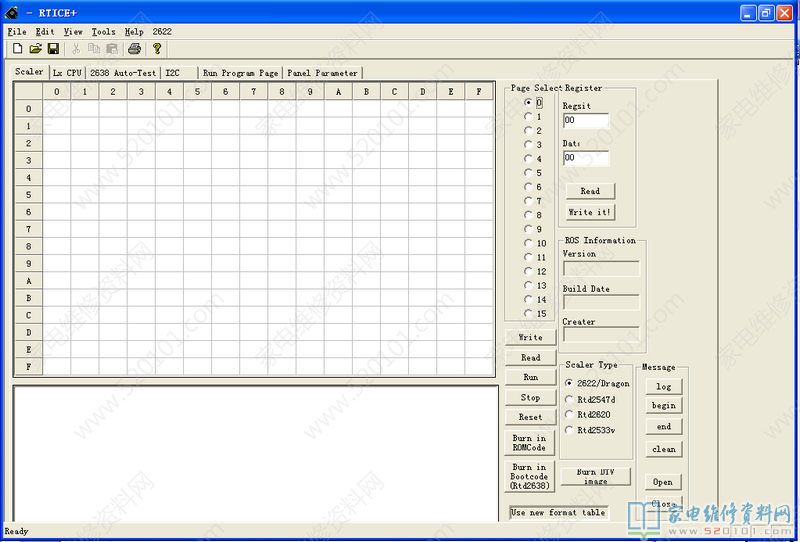

2、打开RealTek在线升级工具RTICE.exe后，界面如下：

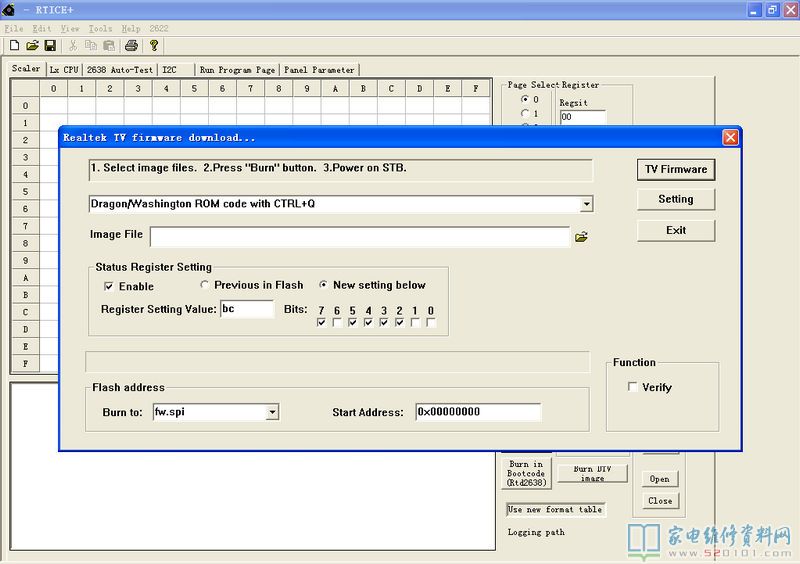

3、点击Burn in BOMCode，出现以下对话框：
4、在setting里选择正确的com端口，然后第二行里选择上图所示的选项：Dragon/Washington ROM code with CTRL+Q，在Image File里选择要升级的文件fw.spi，最底部Flash address的Burn to选择fw.spi；（以上选项都和以前的工具设置一致）
5、需要特别注意Status Register Setting部分，按上图所示设定，选中Enable和New setting below，Bits选中7、5、4、3，2位；
6、根据正常的升级步骤升级，点右上角“TV Firmware”，电视开机，进行升级；
7、升级完毕，请先关机再开机清空母块。
