黑屏，Y驱动组件印制板号为JUQ6.672.00053698 ，物料号为JUQ6.672.00053800)。检修步骤：检查电源板输入的VS、VE、VA、15V等电压是不是正常。VE、15V电压测试如图3所示;

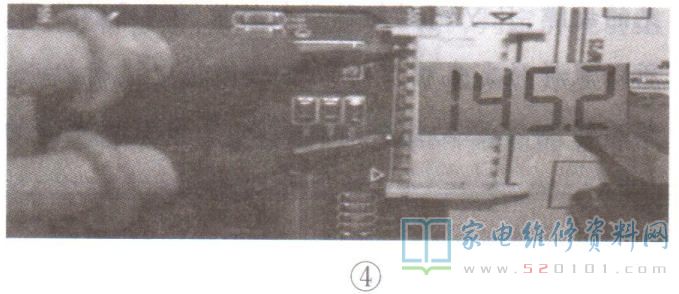

检查Y驱动组件形成的驱动电压输出145V 15V_ VY、15_ VG 、VSCAN电压的是不是正常;

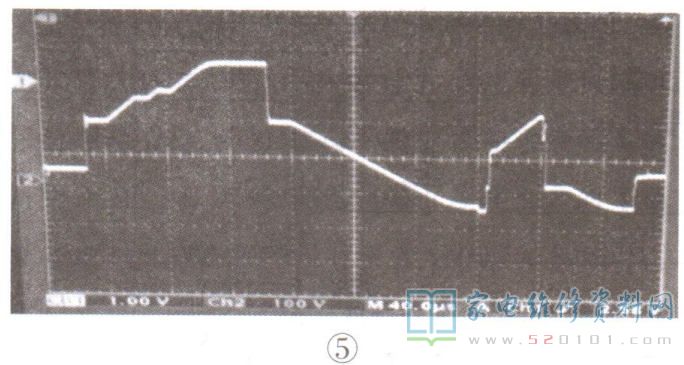

使用数字示波器测量Y驱动组件输出的电压驱动波形是不是正常，如图5所示。
剖析检修:经查，发现Y驱动组件上的电容C419已炸裂，怀疑电路中大功率元件击穿短路引起。C419与二极管D415并联，形成峰值吸收回路，目的是防止IGBT或MOS管因在高频、高压的开/关状况下产生的电压峰值击穿损毁。检查发现电压驱动波形中的下擦除电路中的IGBT开关管Q409已击穿，更换后上电试机，发出“啪啪”两声，又烧炸了。用数字三用表二极管挡测试Q410~Q407及Q412、Q413，发现均已全部烧毁。
其实，Y驱动电压波形是一个整体的电压驱动波形，它是由能量恢复低控制信号电路、能量保持高控制信号电路、能量保持低控制信号电路、上升斜坡控制信号电路降低斜坡控制信号电路PASS通过开关电路等组成的电路形成的。任何一-路中的元件发生问题，都会引起该时段的电压驱动波形异常，所以在检修该问题时，切记要把有关电路的元件都测试一遍，防止重复烧坏元件。

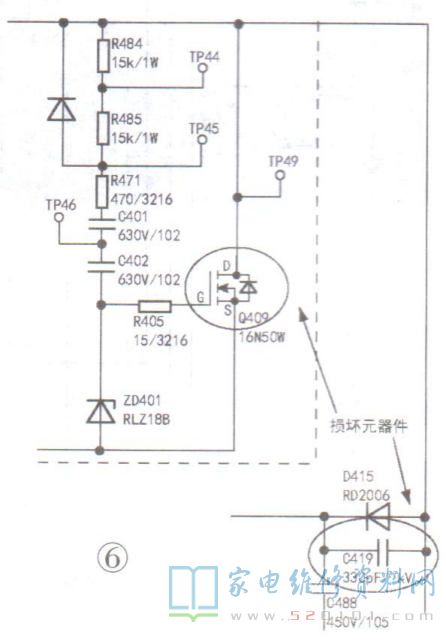

把击穿烧毁的上、下擦除电路的Q410、Q409，能量保持低电路的Q408、Q407 ，PASS 开关通过电路的Q412、Q413和C419全部换掉，通电后，Y驱动组件运行正常，问题排除。部分问题电路如图6所示。
提示:对于该型号的Y驱动组件，电容C419易出现击穿现象。在检修过程中，需要仔细排查其相应电路中的IGBT或MOS管是不是也同时损毁，并且在更换元件时，最好采购同型号或符合/超越电参需要的器件进行代换，防止发生元件多次烧毁。
H4000虹欧屏的Y驱动组件印制板号与H3000 屏的Y驱动组件印制板号，虽然钣金件的接插件有所差异，不过其工作原理基本相同，在检修过程中可相互借鉴。
