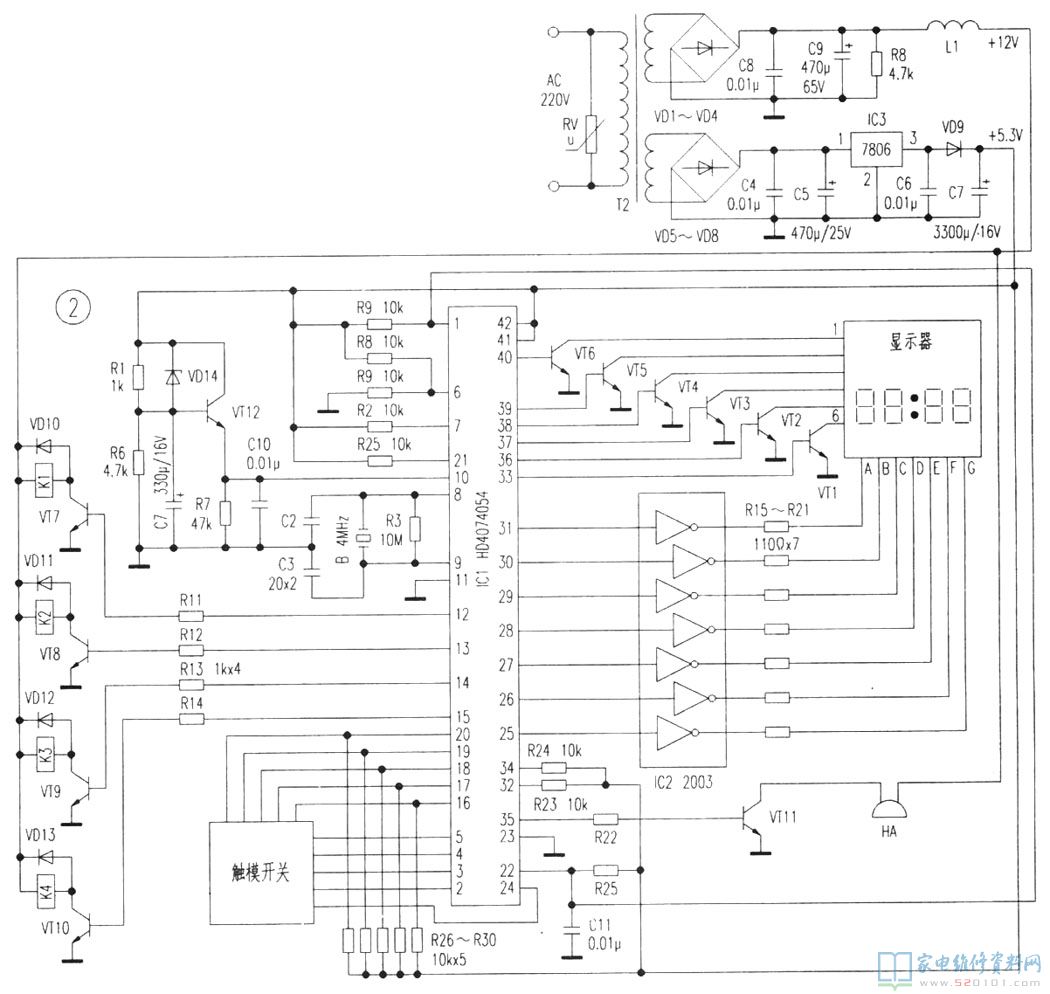

微波炉整机电路接线图如图1所示；电脑控制板电路图如图2所示。电脑控制板主要由低压电源电路、门控电路、功能控制电路、超温保护电路、复位电路、振荡电路、显示电路等几部分组成。本文重点介绍该微波炉常见问题及其检修，供参考。
例1、接通电源，操作启动键。发出非常响的“咕咕”声，无微波输出。
依据问题现象剖析，可能是高压电路出现短路或电源负载过重所致。检修时，以高压变压器T1初级为界，第一拔出T1初级两端插接件XT1与XT2，使T1的初级与前级电路断开，然后接通电源，操作启动键，微波炉“咕咕”声消除，由此确认前级电路工作基本正常，问题出在高压电路。断电，为安全起见，先用绝缘螺丝刀将高压电容C短路放电后，测试C、R、VD2、VD1和MT皆正常。再测试T1的初级绕组、灯丝绕组和高压绕组，发现高压绕组直流电阻比正常电阻减小了3Ω，由此确认高压绕组匝间击穿短路，导致高压电源负载过重，铁芯振动引起所述问题。用同型号规格高压变压器更换后，通电试机，问题排除。例2、接通电源，无任何显示，不可以进入工作状况。
依据问题现象剖析，多是220V市电未进入微波炉或控制板低压电源电路有问题。测试保险管FU及温控器ST均正常，拔出高压变压器T1初级两端插接件XT1与XT2，接通电源，交流电源220V经端子板1的①端和⑤端之间输入，经低压变压器T2变换为两组低压电源，一组经整流器VD1～VD4桥式整流，由C8、C9、R8、L1组成高低频滤波，输出+12直流电源供继电器K1～K4及蜂鸣电路工作电源。另一组经整流器VD5～VD8桥式整流，由C4、C5、+IC3、C6、VD9、C7组成高低频滤波和稳压，输出+5．3V供微处置器IC1、反相驱动集成电路IC2、显示电路和其他电路工作电源。测试第一组直流电源+12V正常，再测试第二组直流电源约+1V，测量Ic3的①脚直流电压约+10v，说明稳压电路有问题。断电，检查C6、VD9、C7均正常，由此判断IC3内部电路损毁引起所述问题。更换IC3后，通电试机，问题排除。
例3、接通电源，面板显示正常，炉灯亮，转盘转，但不加热。
问题现象说明微波炉前级电路基本正常，不加热可能是继电器常开触点K4-1接触不好的或不接触导致220V交流电源未加到高压变压器T1，或高压电路有关元器件损毁引起的。拔出T1初级两端插接件XT1与XT2，测试T1、C、R、VD2、VD1、MT都正常。将万用表置于交流250V挡，将表棒接到前级电路的XT1、XT2，通电后按启动键，万用表测不到交流电压，且继电器常开触点K4-1无闭合声，估计该控制电路有问题，于是检查IC1 15脚、R14、VT10、K4、VD13等元器件，发现VT10的b-e极开路导致继电器K4不可以吸合引起所述问题。更换VT10，问题排除。
