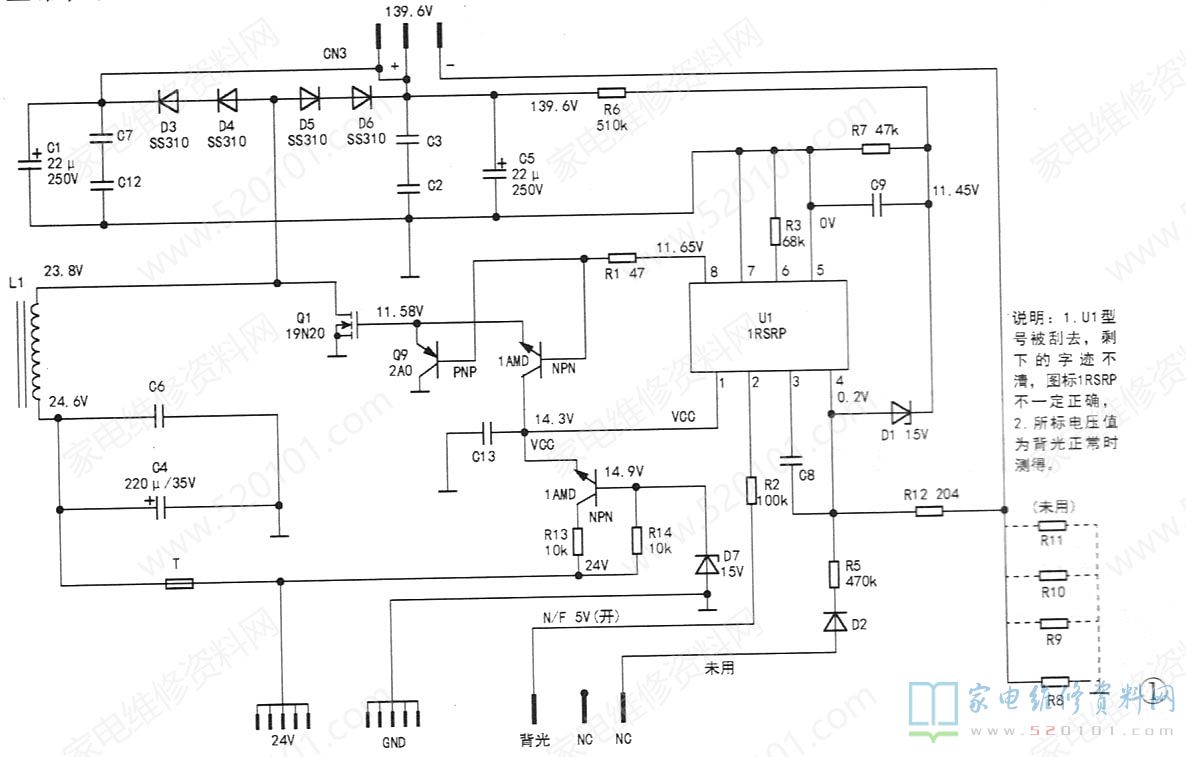

接修一台32英寸组装LED液晶彩电，二次开机后蓝灯亮，但无光栅。实测电源板输出的12V、24V电压均正常。该机背光驱动电路安装在一块小板上，实绘电路如图1所示。测背光输出插座CN3两端电压为24V，背光N/F端有背光开启的5V电压。关机后再开机，测得背光输出75V左右电压，随后飞速降低。为判断LED是不是正常，决定用修CRT彩电的修理可调电源试之。
连好线后开启修理电源，将输出电压从90V起慢慢调高，当调到120V左右时，背光正常。这个时候接通电视机电源并开机，图像、声音均正常，由此判断背光板损毁。检查后发现，插座CN3负极与地之间的12贴片电阻R8开路。该电阻为LED 灯条电流测试电阻，开路后导致LED负极不接地，不可以形成电流回路，同时使U1进入保护状况。更换R8后试机，问题排除。
