变频空调使用的保护电路，几乎覆盖了整个控制电路，用来对整个空调进行实时监控。一旦某个部件出现异常，保护电路立刻发挥用途，控制空调的工作状况，甚至保护性停机。因为保护电路涉及面广，检修困难程度大，修理时有肯定的困难程度，本期主要图形解析长虹KFR-28GW/BP型变频空调保护电路。下面将分两期将分别介绍保护电路的修理参数、问题代码及问题实修。代表机型:KFR-22GW/BQ、KFR-25GW/BQ、KFR-28GW/BPX2、KFR-40GQ/BQ等。
1、室内机交流市电输入保护电路（见图1）
220V交流市电由相线l零线N端送入电路，经保险管F401后， 加至电源变压器T1初级，同时由主控芯片IC20123脚控制光电耦合器IC203的导通或截止，经CZ502为室内风机供电。ZES03为压敏电阻，其导电性能呈非线性变化，当压敏电阻两端电压低于设定电压时，只有微安级的漏电流通过，阻抗很大接近开路状况，对电路无影响。当压敏电阻两端所加电压高于额定电压时，其内部阻抗瞬间变得很小，通过非常大电流，承受电流的能力很惊人，而且不会产生放电延迟现象。因此，压敏电阳对电网的浪涌电压冲击、雷电及搭错等的保护很有效。

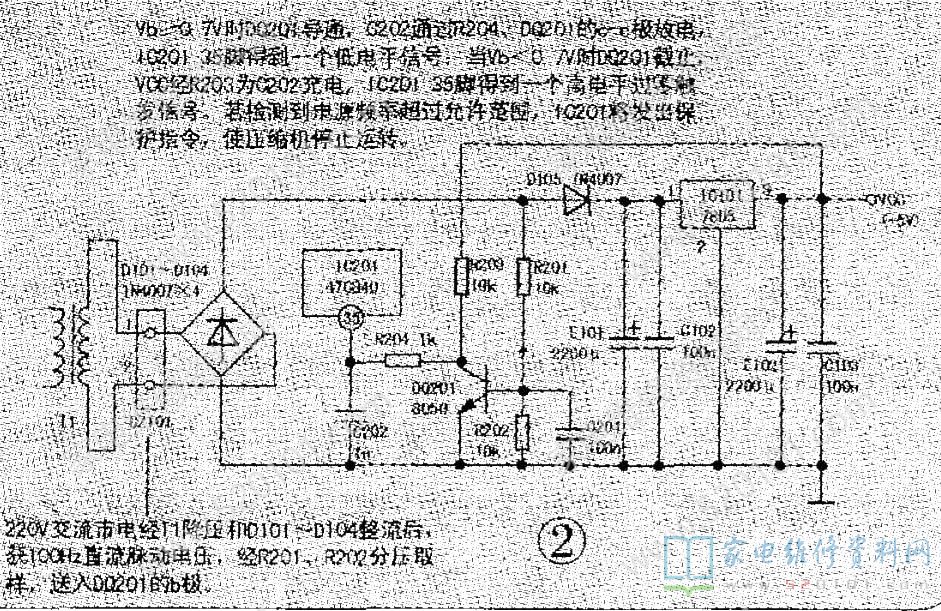

2、交流市电过零测试保护电路（见图2）
该电路一方面通过测试输入交流电的频率来判断供电是不是正常，其次控制室内风机的转速。

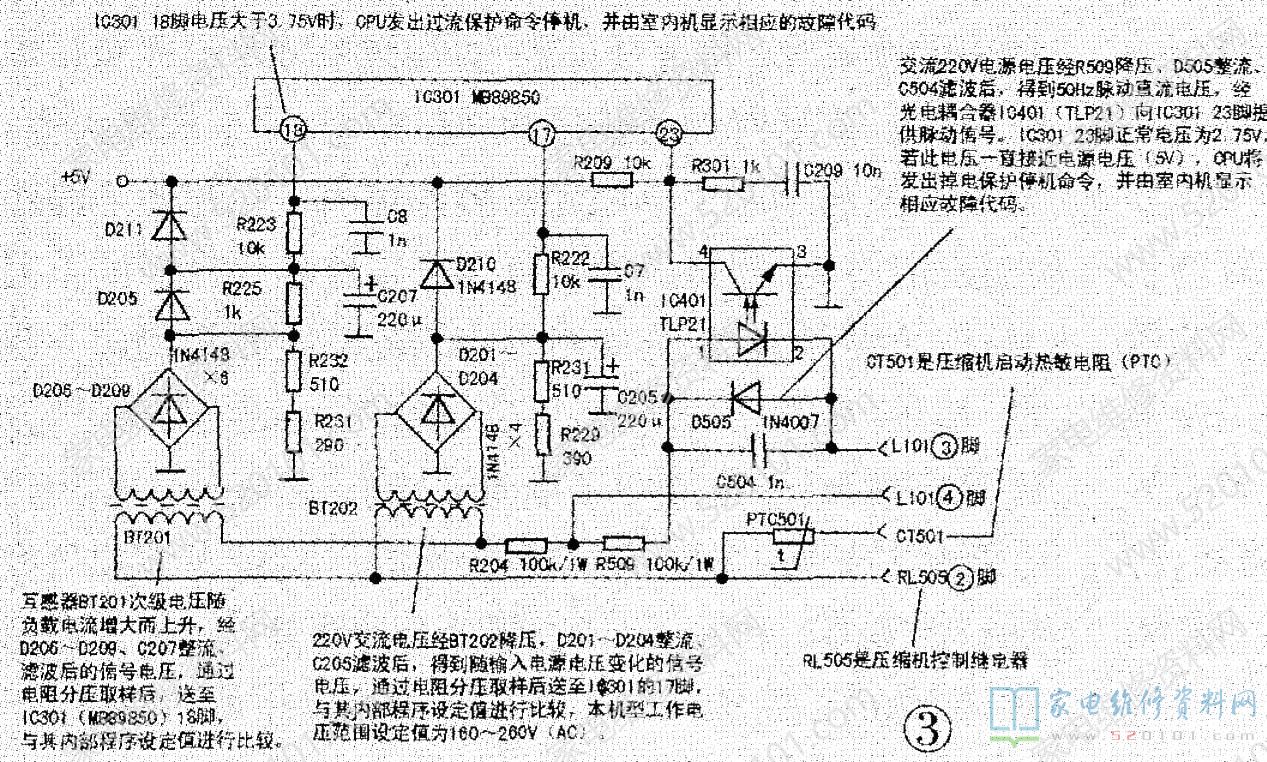

3、过流保护电路
主要用于测试室外机工作电流，并在工作电流过大时推行整机保护，预防因电流过大损毁压缩机和整机。
4、超/欠压保护电路
主要用于测试电源电压是不是过高或过低，并对系统进行保护。电源电压低于160V时，CPU发出欠压保护命令;高于260V时，CPU发出超压保护命令。同时压缩机停止运转，并由室内机显示相应的问题代码，CPU发出超/欠压。保护命令，是在超或欠压累计时间超越6秒钟后发生。
5、瞬时掉电保护电路
该电路主要用于测试室外机交流220V电源供电是不是正常，是针对某种缘由而导致电源瞬间掉电，电路迅速采取保护手段，预防压缩机频繁处于启动和停止状况，有效地保护压缩机不被损毁。

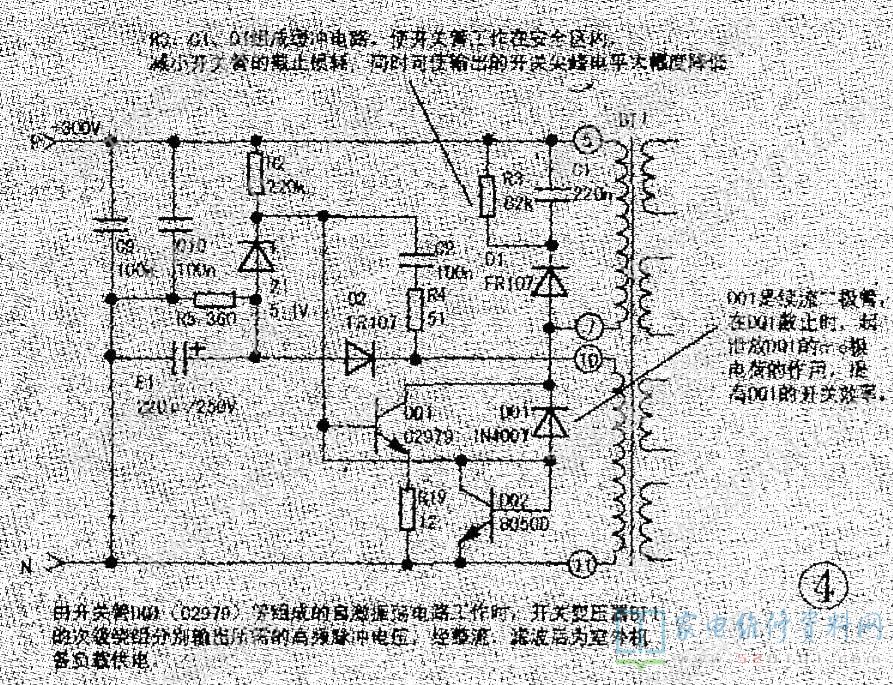

6、室外机开关电源保护电路（见图4）
该电路是使用脉宽调制方法的自激式开关稳压电源电路，220V交流电经整流、滤波后，获300V左右直流电压，送到开关电源电路的P、N端子上。

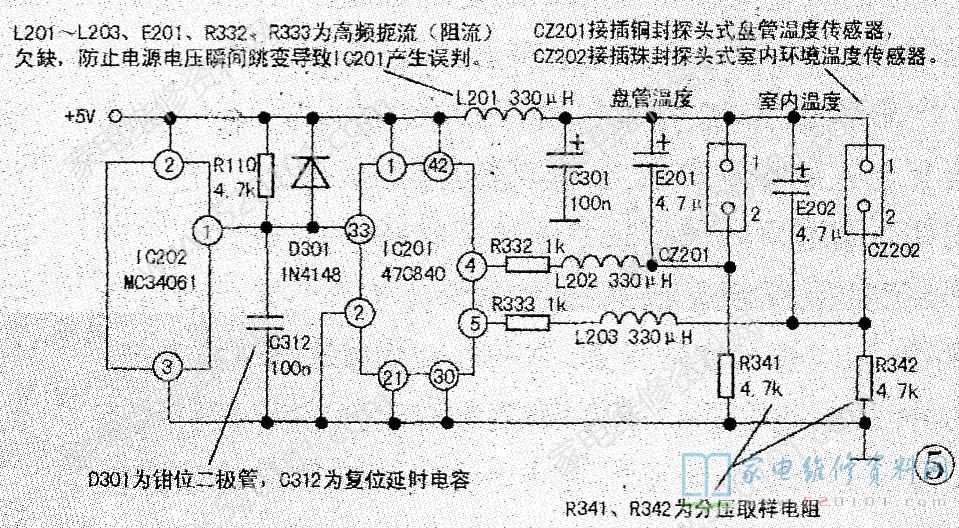

7、3分钟延时保护电路
由R110、C312、D301组成的自动复位电路，因为电容C312两端电压不可以突变，所以每次上电时，为IC201 33脚提供一个复位脉冲信号，使CPU内部程序初始化;该保护电路还有起监视电源电压有哪些用途，当电源电压异常或产生较大干扰时，为CPU提供一个复位信号。复位集成电路IC202内部对其②脚输入的5V电源电压进行比较，若此电压低于4.6V，IC202①脚输出跳变为低电平，IC201 33脚电压被拉低，使其内部电路不可以复位工作;如1C202②脚电压高于4.6V，其①脚输出翻转为高电平，C312开始经R110进行充电，大约经3分钟左右的延时，IC201 33脚电压上升到复位值时，其内部电路复位并进入正常工作程序。当电网忽然停电又来电时，此延时功能可预防压缩机频繁启动，并可预防空调制冷系统高、低侧重压不平衡时，压缩机强行启动致使的过负荷。
8.室内温度测控保护电路
室内设有两个温度传感器，均为负温度系数热敏电阻。温度测试信号分别送至IC201④、⑤脚，IC201依据温度数据自动调节运转频率。在制热状况，盘管温度传感器CZ201可预防送冷风或调节风机转速。当测试到的室温、盘管温度异常或温度传感器电路产生问题时，室内机会显示相应的问题代码。

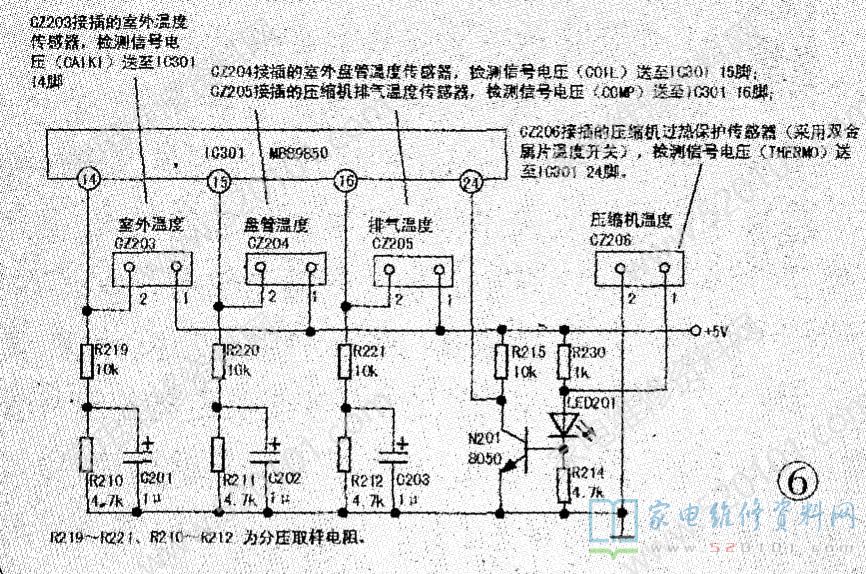

9.室外温度测控保护电路
该电路主如果通过各热敏电阻对在不同温度下的对应阻值转换成相应的电压信号，分别送到主控芯片IC301的对应引脚，使之实时测试室外机各工作点的温度状况，为CPU控制电路提供各种参考数据。当出现测试温度异常或电路问题时，室内机将显示相应的问题代码。
10、压缩机驱动保护电路（见图7）
包含光耦隔离电路和功率模块M1，主控芯片IC301 4~9脚发出的IPM控制指令，用来改变电路控制脉冲占空比，经插件CZ101 6~1脚和光耦合器G7-G2（TLP521X6）隔离后，送到功率模块M1 2、5、8、12、13（VN）、14（WN）脚，分别控制M1内部六个大功率晶体管的导通或截止，并由M1的18（U）、19、20脚输出相位差120°的变频正弦波电压，控制变频压缩机运转。
