TCL TV4205-2C02-01D型液晶彩电电源、背光灯供电电路使用新型芯片构成，结构简单，广泛应用在TCL LED液晶彩电内。
1、电源板实物构成与图形解析精要

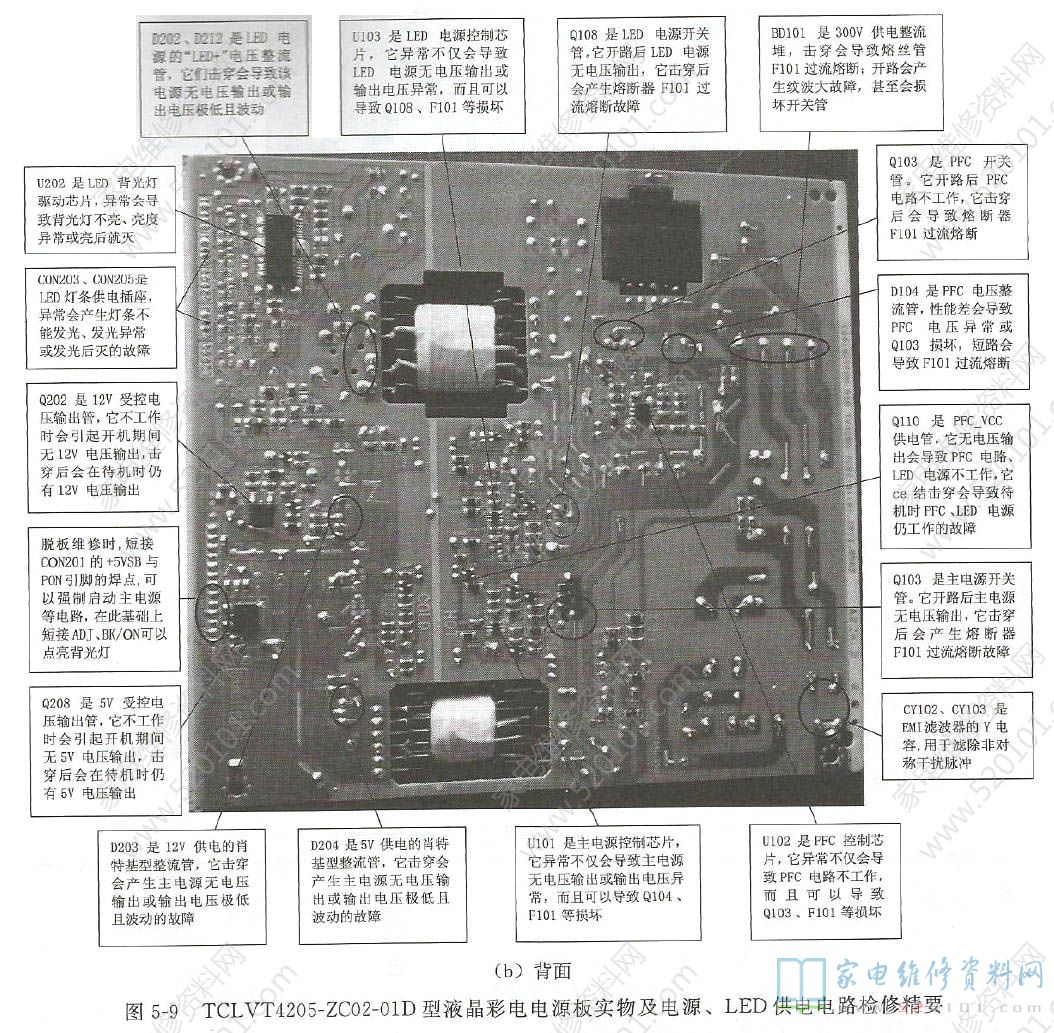

TCL TV4205-ZC02-01D型液晶彩电的电源板实物构成如图5-9所示。
2、强制开机的办法
该机的开关电源在输人市电电压后就会工作，但PFC电路不可以工作，5V、12V 受控电压无输出。强制开机的办法比较简单。办法如下。

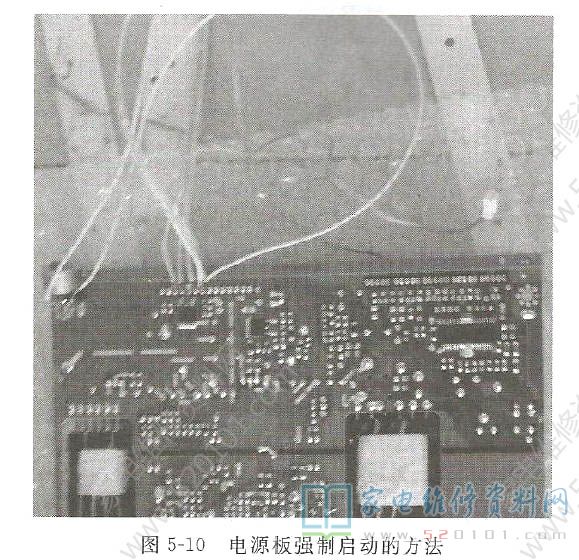

参见图5-10，假如只需验证待机/开机电路是不是正常时，只需要用一段焊锡或导线将插座CON201的开/待机控制PON脚与+5.2VSB脚的焊点连在一块即可。
如需要点亮背光灯，则需要用将CON201的PON、+5VSB、 BK/ON这三个点连在一块，再通过1个470Ω可调电阻对+5VSB电压分压后，为ADJ端子提供1.5V左右的亮度控制电压。如此，就能强制启动LED背光灯的驱动电路。并且调整可调电阻可使灯条发光和熄灭。
3、重点、主要元器件实测数据
1. PFC控制芯片FAN7930

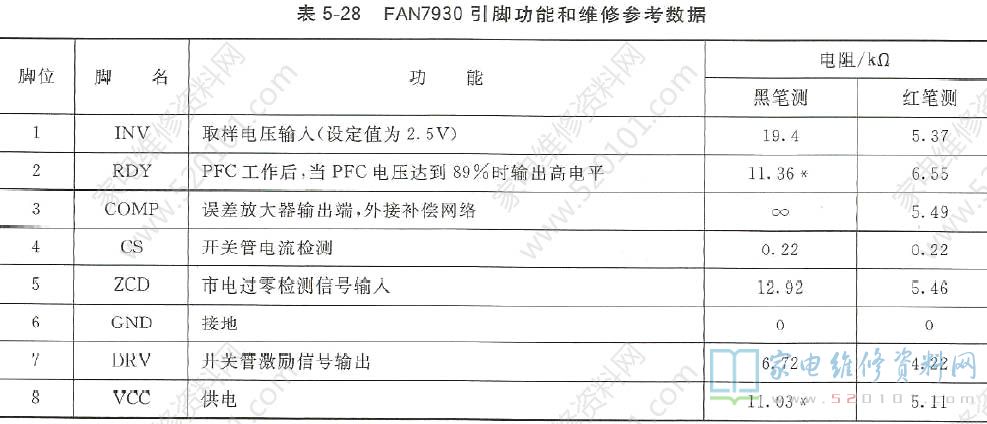

FAN7930的引脚功能和修理参考数据如表5-28所示。阻值由DT9205L数字万用表的20kΩ电阻挡测得。有“*”标记的数据有充放电现象。
2.主电源控制芯片OB2273

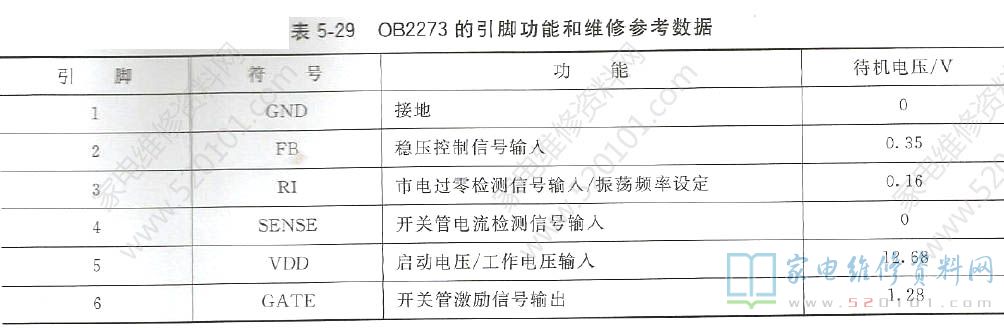

主电源的电源芯片U101 的引脚功能和修理参考数据如表5-29所示。
3. LED驱动电路
LED电源电路

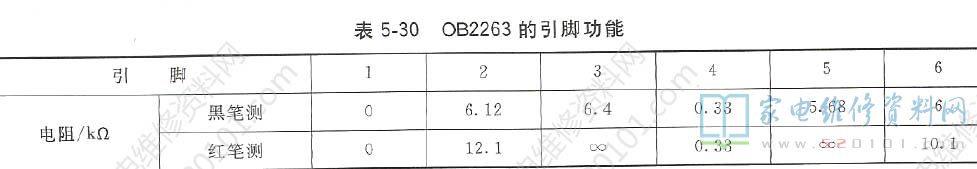

电源电路是以芯片OB2263、 电源开关管Q108、开关变压器T103、整流管D202/D212为核心构成的升压型开关电源。OB2263 的引脚功能参见表5-29，它的引脚对地阻值如表5-30所示。
LED驱动电路

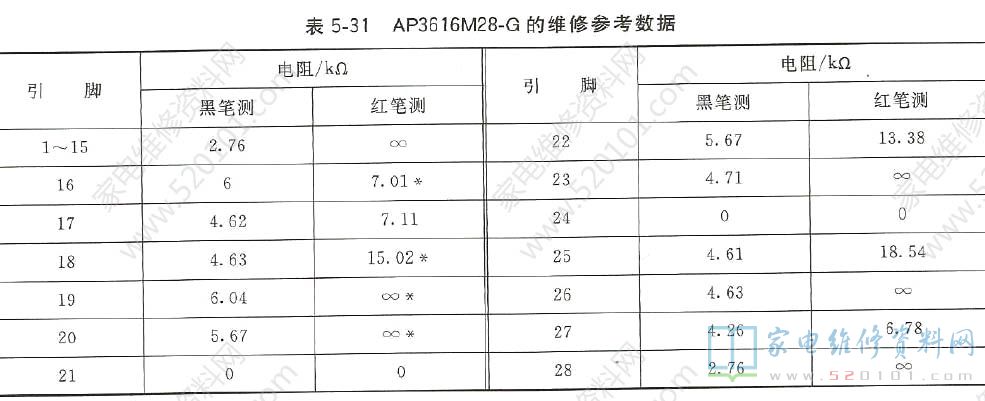

背光灯驱动电路以U202为核心构成。AP3616M28-G的修理参考数据如表5-31所示。数据是在未接背光灯时测得的。
（3)灯条电压
通过外接的可调电阻调整亮度使LED灯条的亮度正常时，LED电源输出的电压为122V左右;调整亮度使LED灯条熄灭时，LED电源输出的电压为64V左右。
