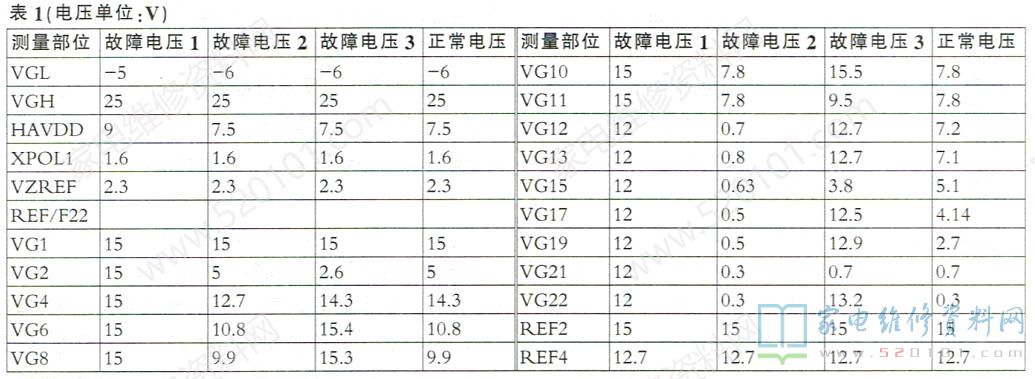

一台海尔LB42R3型液晶彩电图像异常，测试状况如下:当图像出现白屏，无对比度时测得此现象时的重点电压见表1中的问题电压1;当图像出现雪花，大约在15分钟左右时出现彩色竖线时测得的重点电压见表1中问题电压2。过一会出现白屏时测得的电压如表1中问题电压3。
图像上有雪花或有暗淡图像无对比度与机芯板和逻辑板定时控制板无关，从几次问题现象看，依据VG1~VG22电压在不同问题现象时，各输出端电压变化显示，怀疑GAMMA电路有问题。再测供给TCON控制板的12V正常，测LVDS电压0.9V~1.3V，由此愈加确认图像不正常与伽马校正电源有关。
换伽马电压块U5零零后，各端口输出电压正常，机器修复。有关实物标注见图1。
