用LED灯条换CCFL修复三星LA32C350D1液晶电视背光问题

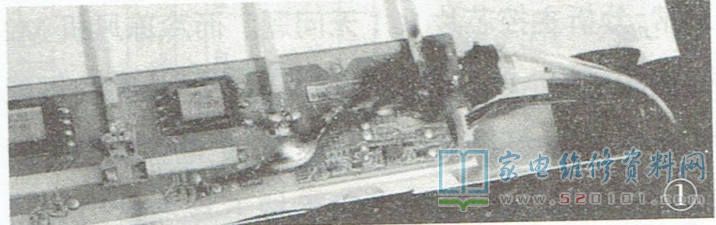

接修一台三星LA32C350D1液晶彩电，问题表现为开机背部光不亮。该机使用冷阴极灯管作为背光源。测得高压变压器T802S初级直流电阻约1Ω，次级直流电阻约88Ω。拔下灯管插座CN1810的两根连线，测得这两线之间的阻值在3kΩ左右波动，判断屏内灯管有问题。小心拆开液晶屏，发现屏内有4条U型灯管，一只灯管已断裂，并且灯管连接端的电路板烧焦紧急，如图1所示。

因为没办法找到U型灯管，决定换用LED背光。网上购物一套32英寸LCD改LED套件，共有6根LED灯条，每根灯条上9只灯珠串联，每两根灯条并联成一组，然后3组串联。实测LED灯条的供电为73.9V。先拆去屏内电路板灯管及固定支架，将6根灯条均匀分布，并贴在白色反光板上，然后装好液晶屏，最后将配套的LED驱动板上的BL-ON端与主板的BL-9V端相连，接上供电线试机，背光亮，问题排除，此时测得BL-ON信号电压为2.8V。
