接修一台三星UA46C5000QR液晶电视，在待机状况下，有时用遥控或键控都没办法开机，有时却会自动开机，但随后会自动关机并重启。上电试机，红灯亮，用遥控器开机没反应。此问题点在电源板或主板都大概，测试的重点一是电源板输出的5V待机电压是不是正常，二是主板输出到电源板的POW_ ON信号是不是正常。经查，待机5V电压正常，但POW_ON信号电压为0V，这说明主板没发出开机信号。尝试单独给电源板的POW_ON端加上5V电压，这个时候出现了开机音乐，屏幕也亮了;加入AV信号，图声正常，并且遥控及触摸键都正常。
上述测试说明电源板是正常的，主板也基本正常。下面重点检查POW_ ON信号电路，如图1所示。CPU的30脚是开/关机控制信号输出端，在待机状况下是高电平，这个时候Q201导通，POW_ ON信号为低电平;当CPU接收到遥控或键控开机信号后，国脚变为低电平，Q201截止，POW_ON信号变为高电平，主电源工作，整机开机。在问题出现时，测得Q201的b、e极间电压一直为0.7V，短路b、e极，电视能正常启动，这说明Q201正常。检查CPU的30脚外围元件，发现22Ω电阻的阻值不稳定，有时高达800Ω。将该电阻短路后试机，问题排除。

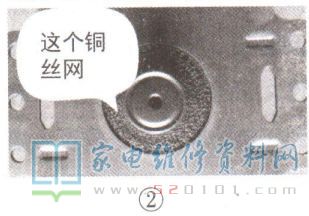

本机线路板是双面板，元件微小密集，要把有关线路走向找到并不是易事。这里介绍一个小技巧:从报废的微波炉磁控管上拆下铜丝网，如图2所示，找到主板通往电源板的POW_ ON线，然后将万用表一只表笔接POW_ON端，另一只表笔接铜丝网，并把铜丝网放在线路板上按压并移动，如找到相通点，就进一步细查。另外，在本机中，芯片WT61IP802旁边有一只晶振，还有一块24C02存储器，据此判断WT61P802是CPU。
