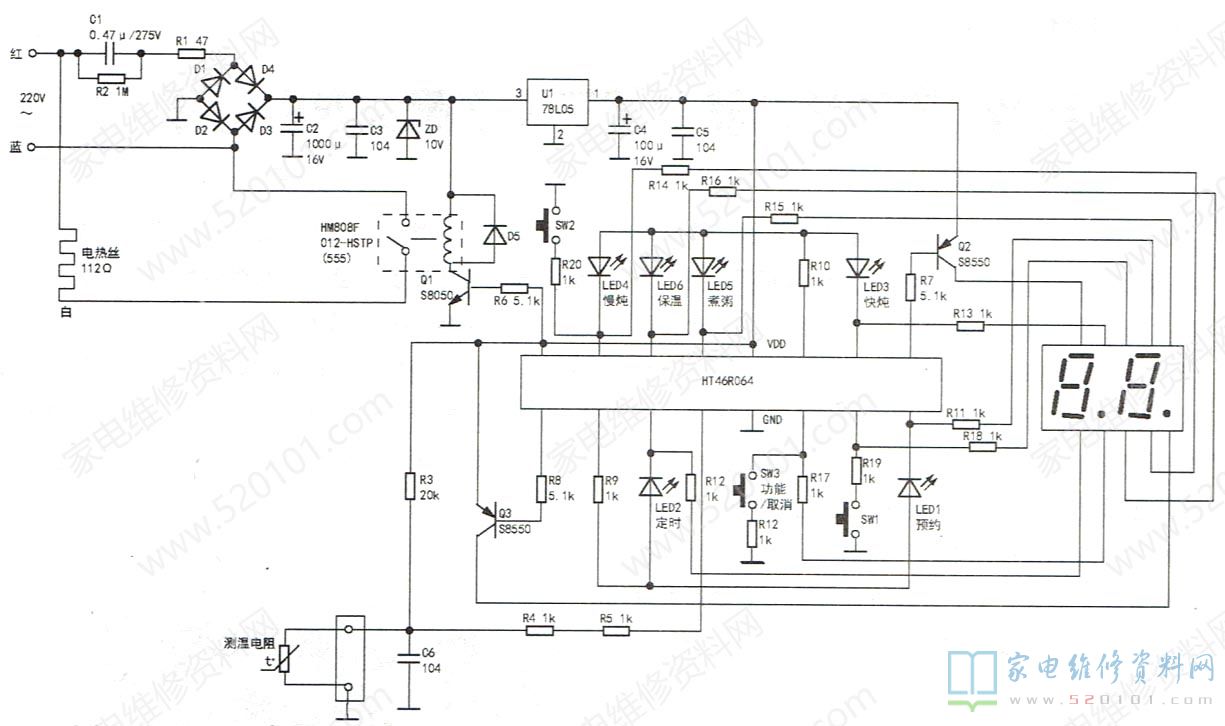

接修一台天际牌DDG-30MT电炖锅，按机器的轻触键，所有功能指示灯及LED显示屏均能正常显示，但发热盘不发热。按轻触键使电炖锅处于运行状况，测发热盘电热丝两端间电压为0V。该机电热丝通/断是由三极管Q1和继电器HM808F控制，如图1所示。
测得Q1的b极电压为0.6V，c极电压为0V，说明CPU输出高电平使Q1饱和导通，但继电器没吸合，此时测继电器线圈两端电压为3.8V，远低于正常电压10V。继电器线圈的电压取自稳压二极管ZD两端，待机时测得ZD两端电压升至75V，说明问题在阻容降压电路中。拿下C1测量，其容量已由0.47uF降为0.15uF，将它换新后再开机，问题排除，此时测得ZD两端电压稳定在10V。
出于体积限制或者本钱考虑，不少低功耗小电流电路使用阻容降压电路供电，电路的最大输出电流由降压电容的容抗决定。假如降压电容容量减小，致使供给负载的最大工作电流变小，从而引起负载工作异常，这点值得注意。
