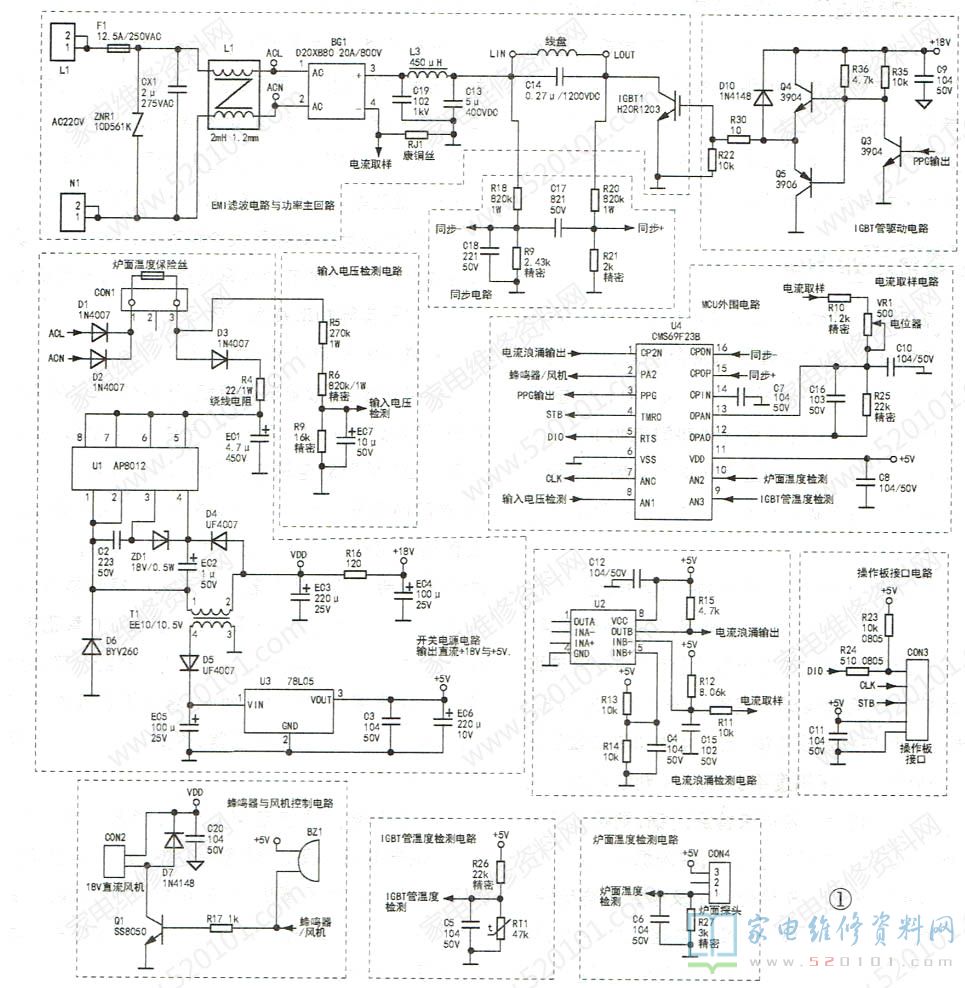

海尔C21-B系列电磁炉是海尔公司2016年底推出的新产品，主要型号有C21-B2117、C21-B2118、C21-B2126等机型。这类机型的主板电路相同，如图1所示，不同在于按键与面板电路。
1、主板电路简析
U1 、ZD1、T1 等元件构成开关电源电路，输出+18V和+5V两组直流电压，其中，+18V电压供风扇电机、蜂鸣器和IGBT管驱动电路;+5V电压供给单片机和温度测试电路。
R5、R6和R9是市电电压测试电阻，R9两端的电压送给U4的⑧脚。当市电电压高于275V或低于100V时，CPU停止输出IGBT驱动脉冲，这个时候蜂鸣器响一声，数码管显示代码"E2"若“E1”;当市电电压低于270V或高于115V时，电磁炉恢复原状况工作。
U2、C4、C13、R14等元件构成电流浪涌测试电路。康铜丝RJ1及C10、R10、VR1等元件构成功率调整电路。R18~R21、C18等元件构成同步电路。三极管Q3~Q5，电阻R35.R36和二极管D10构成IGBT管驱动电路，以达成IGBT管的迅速导通和截R26、C5、RTI构成IGBT管温度测试电路，当IGBT管表面温度超越789C时，电磁炉关闭功率输出，以预防IGBT管过热损毁。若RT1开路或短路，则开机后数码管显示代码"E3"。
R27、C6 与插座CON4所连的炉面热敏电阻构成炉面温度测试电路，当炉面温度超越200°C时，电磁炉关闭功率输出，这个时候蜂鸣器响一声，数码管显示代码“E6”。若炉面热敏电阻开路或短路，则开机后数码管显示代码“E5”;若电磁炉加热6分钟后，炉面温度仍低于40°C，则U4断定炉面热敏电阻失效，电磁炉关闭功率输出，数码管闪烁显示代码"E4"”。
2、常见问题检修
问题现象1:开机后，面板显示问题代码。剖析检修:本机的问题代码及含义见上述剖析。若显示"E1”或“E2" ，则检查R5、R6、R9;若显示“E3"，则检查IGBT管温度测试热敏电阻RT1;若显示"E4"、“E5"或“E6" ，则重点检查炉面热敏电阻。
问题现象2:开机后检锅不成功，数码管显示“”，并闪烁。剖析问题:检锅时，U4输出控制信号，让IGBT管每3s导通一次，假如炉面上有锅，且电路无异常，此时通过康铜丝RJ1的电流较大，电流取样电路将此电流转换成直流电压送给U4的⑧脚，U4据此判断炉面上放有锅。若U4的B脚未收到此电压，或收到的电压幅度不够，则U4判断炉面上无锅，重复3次检锅后，若仍未测试到锅，则机器回到待机状况，数码管显示"_ _ _ _ ”，并闪烁。实修此问题时，先检查RJ1及电流取样电路，然后检查同步电路中的1W精密电阻R18~R21，再检查驱动电路中的Q3~Q5.D10等元件，最后代换U4。
问题现象3:开机后，加热功率可调且显示正常，但不加热。剖析检修:加热功率可调且显示正常，这说明开关电源及MCU控制电路基本正常，问题缘由一般是U4的⑨脚测试到错误的电压信号，或者U4的⑨脚内部IO口损毁，误以为IGBT管的温度已达到了保护温度，电磁炉进入保护状况，从而出现有功率显示而无功率输出的现象。实修时，先测试或代换RT1 ，然后检查R26、C5，最后代换U4。
问题现象4:加热功率调节异常。剖析检修:若功率调不小俗称“火力大”)，其缘由一般是线盘与陶瓷面板的距离太近，这个时候可增加垫片，使两者距离适合;若功率调不大，其缘由一是线盘与陶瓷面板的距离太远，这个时候可降低垫片;二是功率调节电位器VR损毁。在调节线盘与陶瓷面板的距离时，建议串入功率表或电流表，边调节边察看仪表读数，直至面板显示的功率与实质功率基本一样。

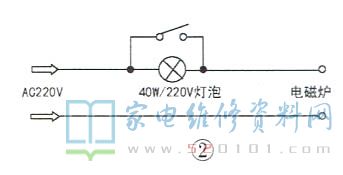

问题现象5:保险管容断。剖析检修:此问题俗称爆机，损毁的元件除保险管外，一般还有IGBT管击穿、全桥BG1短路，甚至还有IGBT管驱动电路中某元件损毁，或者CPU的10端口损毁等。实修时，可先将数字万用表置于二极管挡，用红、黑表笔分别接IGBT管的G、e极，若万用表中的蜂鸣器鸣叫，则说明IGBT管已损毁;不然，说明IGBT管正常。对于全桥的检查，同样用二极管挡，将红表笔接全桥-极，黑表笔分别接AC两脚，若万用表读数均在0.4-0.8之间，则表明全桥正常;不然，表明全桥已损下面检查滤波电容C13与谐振电容C14，+18V供电电压与IGBT管驱动电路。更换损毁元件后试机，为预防再爆机，可在电磁炉的电源输入端串入一只40W/220V灯泡，进行限流，如图2所示。
先断开开关K，然后上电，正常时，电磁炉中的蜂鸣器发出一声"嘀"音，但灯泡不会闪亮，更不会长亮;按开机键后，灯泡会有规律地间歇闪亮。只有灯泡的状况符合上述特征后，才能闭合开关K试机。若上电后灯泡就亮，则说明电磁炉的高压回路有短路现象，重点检查整流滤波及谐振回路。若上电时正常，但开机后灯泡长亮，则说明IGBT管驱动电路或振荡电路有问题。
